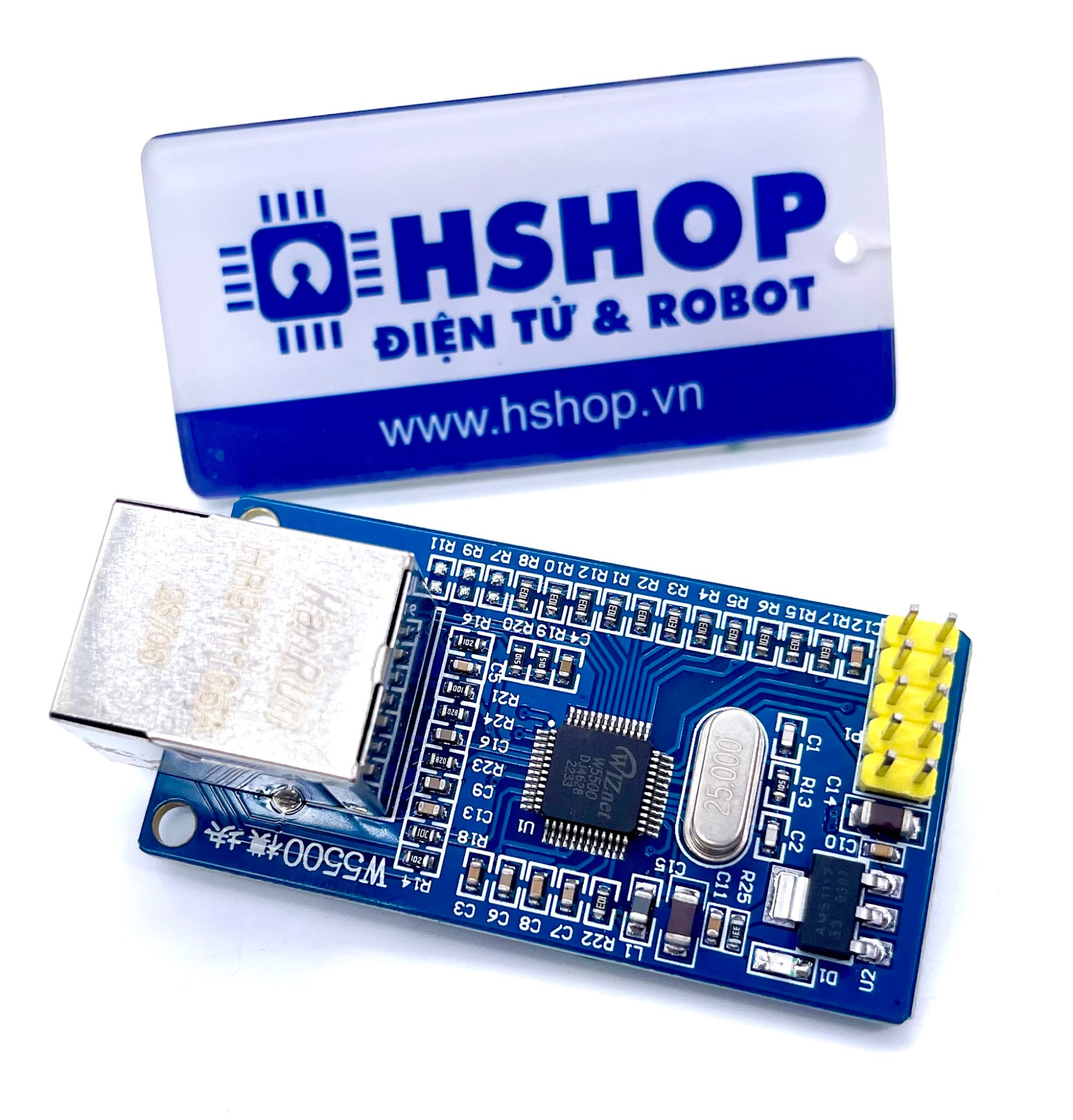

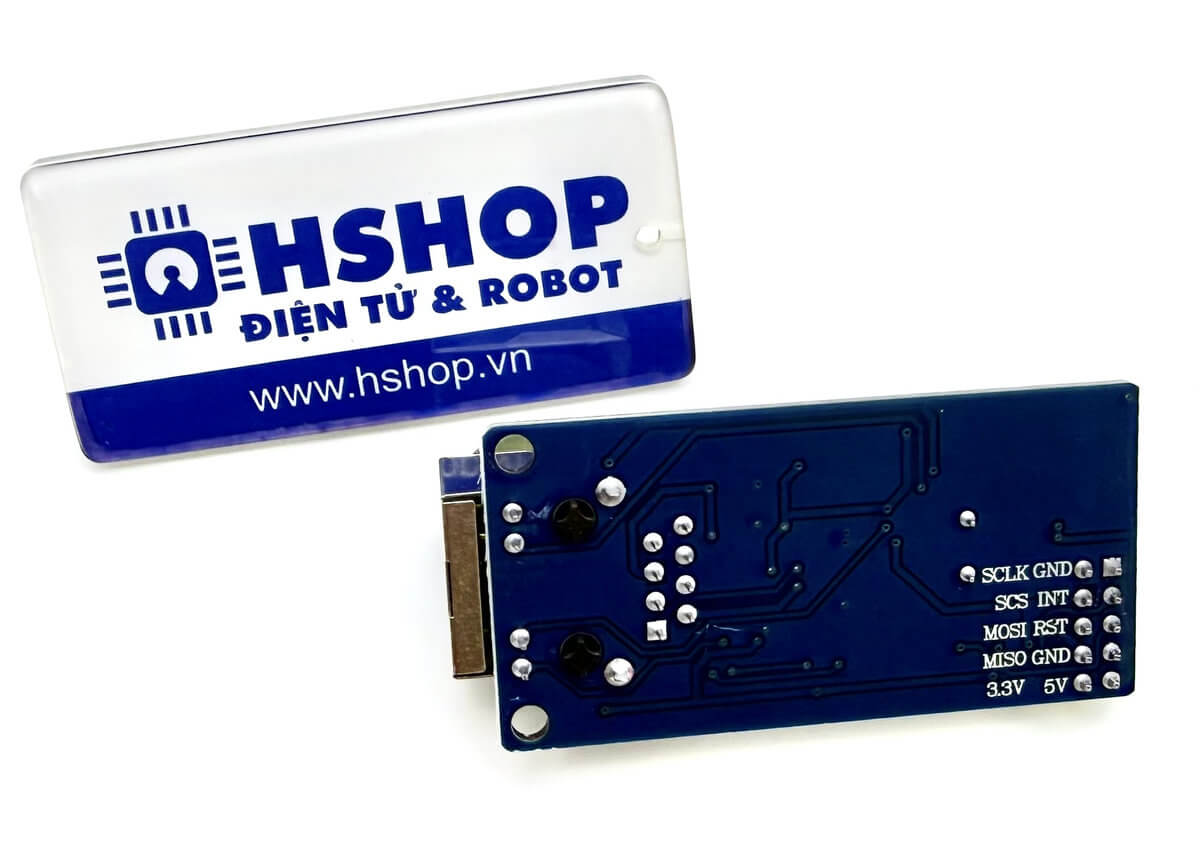

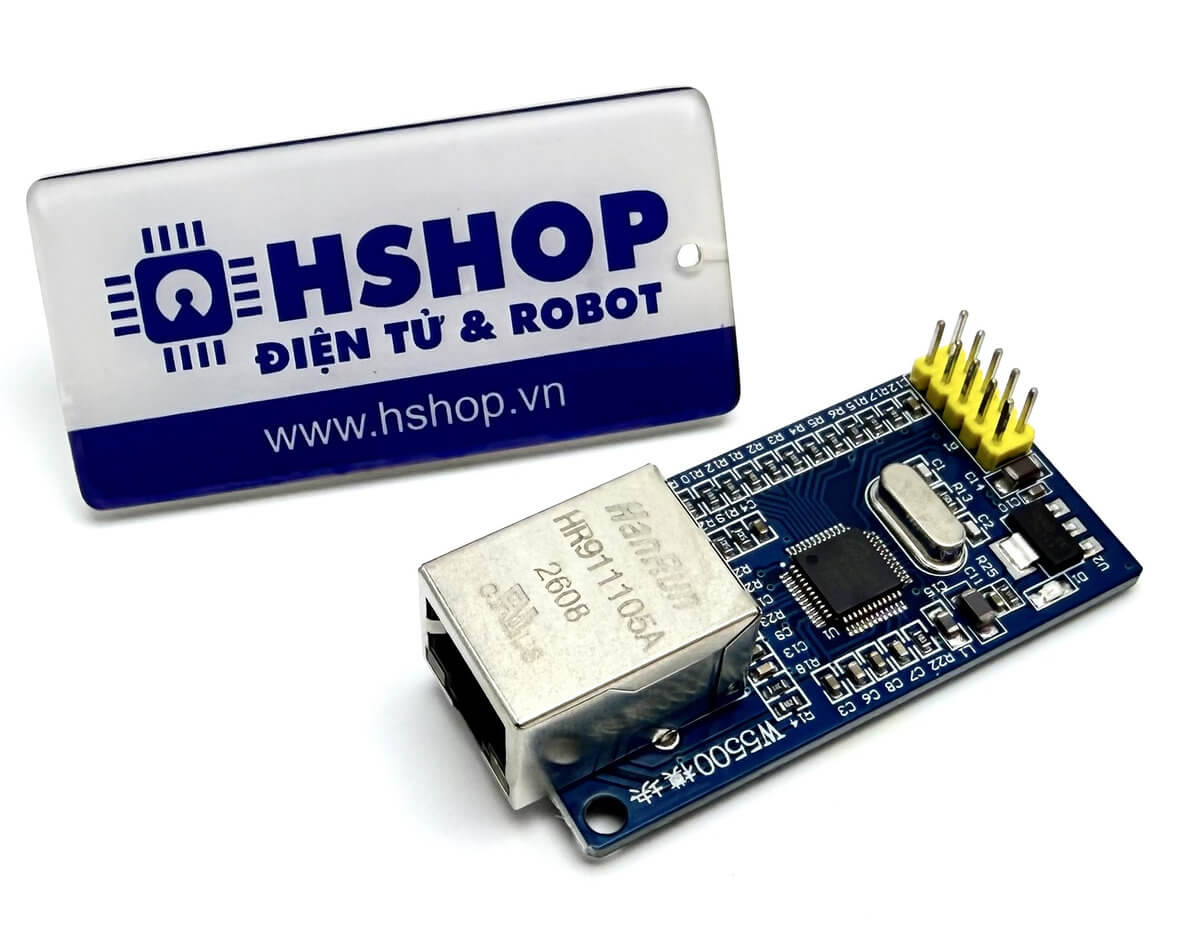

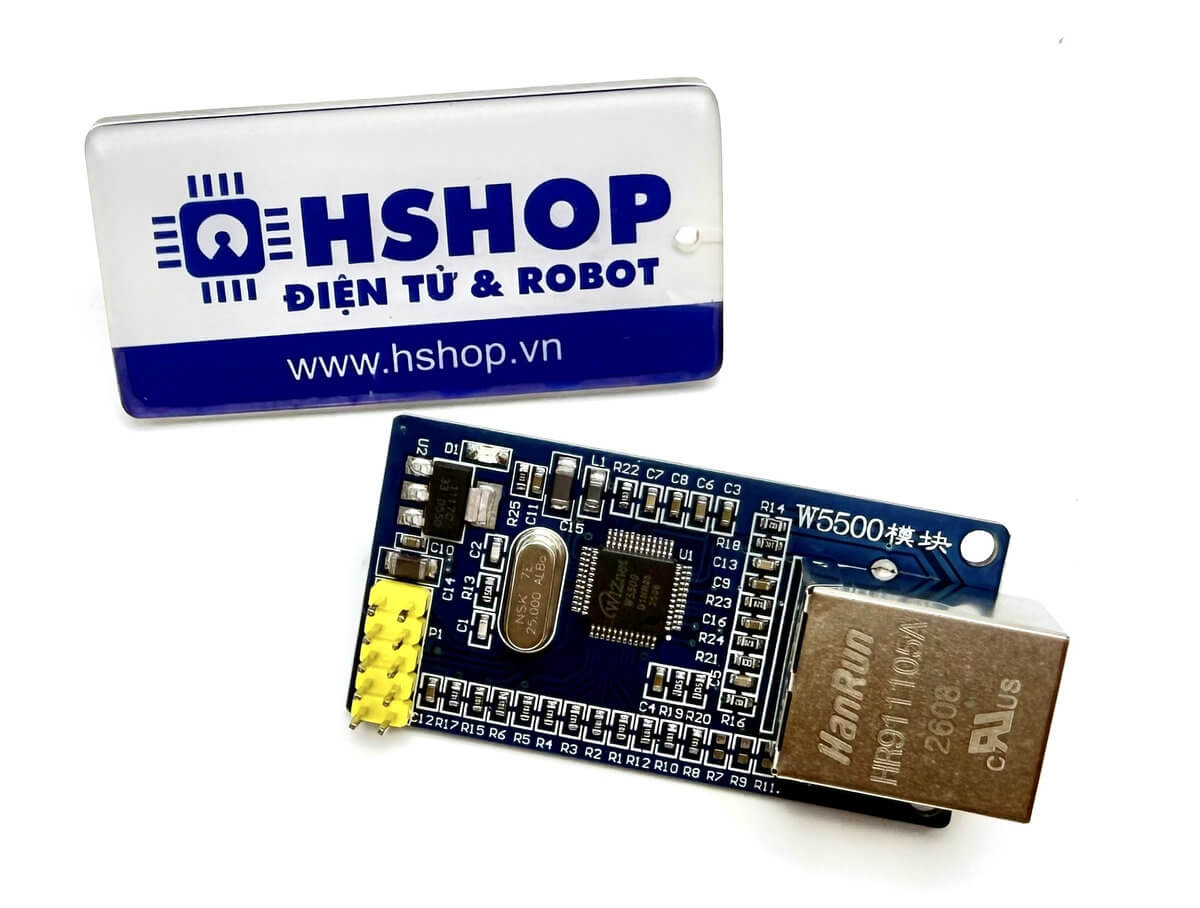

Mạch giao tiếp Ethernet SPI W5500 Module

Mạch giao tiếp Ethernet SPI W5500 Module sử dụng IC W5500 từ WIZnet, là giải pháp kết nối mạng Ethernet hiệu suất cao cho các vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi Pico và nhiều nền tảng nhúng khác. Đây là phiên bản nâng cấp mạnh mẽ so với dòng W5100 thường dùng trên Arduino Ethernet Shield, với hiệu năng cao hơn, bộ nhớ lớn hơn và hỗ trợ đồng thời 8 socket độc lập.

Mạch giao tiếp Ethernet SPI W5500 Module giao tiếp với vi điều khiển thông qua chuẩn SPI, sử dụng cổng mạng RJ45 tích hợp sẵn PHY 10/100Mbps, giúp triển khai nhanh các ứng dụng IoT, web server, điều khiển thiết bị qua mạng LAN hoặc Internet, truyền dữ liệu TCP/UDP và hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật:

• IC chính: W5500
• Giao tiếp với vi điều khiển: SPI (Mode 0 và Mode 3)
• Điện áp cấp nguồn: 3.3VDC hoặc 5VDC
• Tương thích tín hiệu: Logic 3.3V, chịu được tín hiệu I/O 5V
• Cổng mạng: RJ45 tích hợp PHY Ethernet 10Base-T / 100Base-TX
• Bộ nhớ đệm Tx/Rx nội: 32KB
• Số socket hỗ trợ đồng thời: 8 socket độc lập
• Giao thức hỗ trợ:
  • TCP
  • UDP
  • ICMP
  • IPv4
  • ARP
  • IGMP
  • PPPoE
• Hỗ trợ Auto Negotiation (10/100Mbps, Full/Half Duplex)
• Hỗ trợ Wake on LAN qua UDP
• Hỗ trợ chế độ tiết kiệm năng lượng (Power Down Mode)
• LED trạng thái: Link, Speed, Active, Full/Half Duplex
• Không hỗ trợ IP Fragmentation
• Đóng gói IC: LQFP-48 (7 x 7 mm, bước chân 0.5 mm)
• Kích thước module: 55 x 28 mm

Datasheet W5500
Code mẫu Arduino
