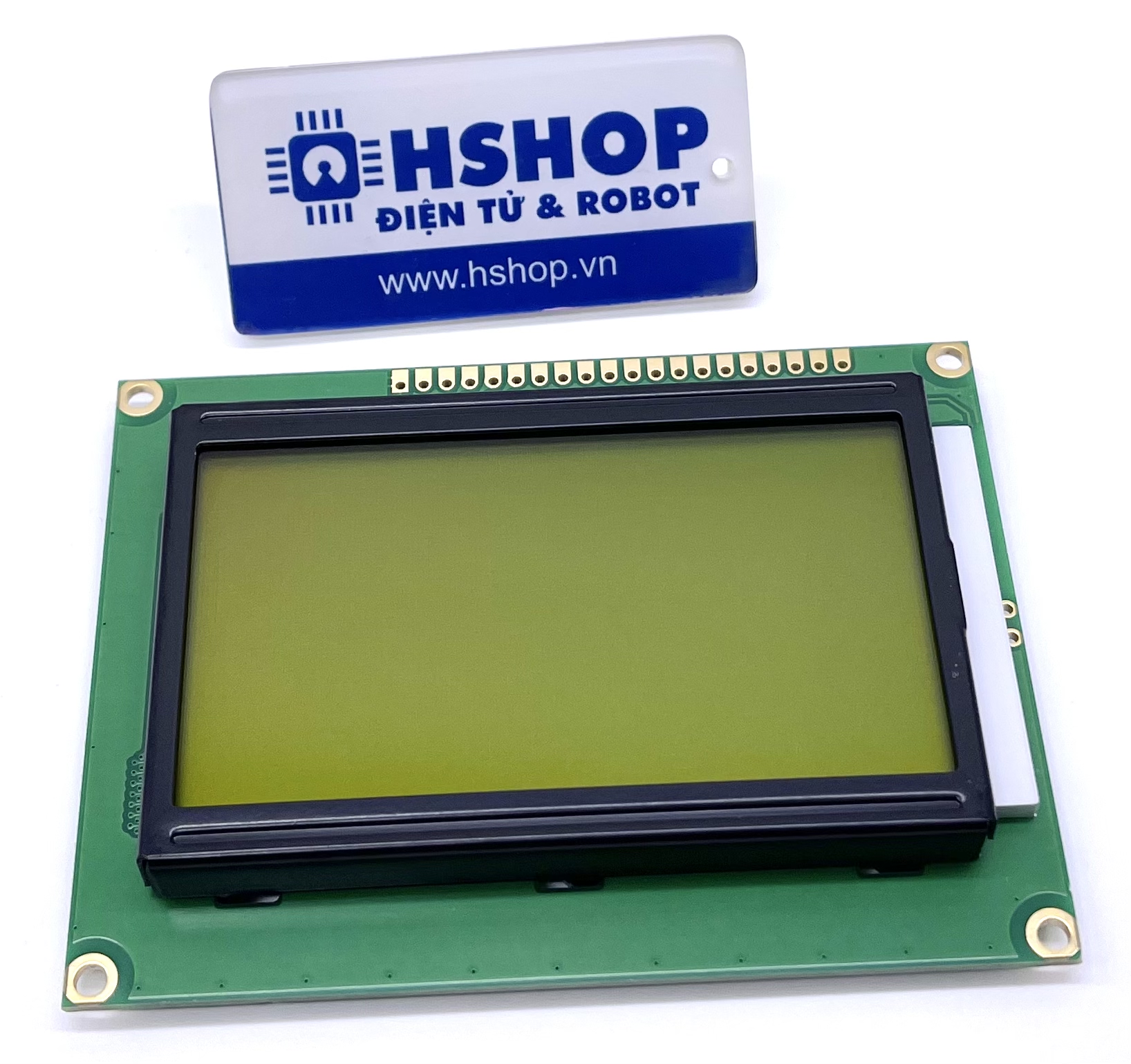

Màn hình Graphic LCD 12864 Driver ST7920 xanh lá

Loại: Default

Thương hiệu: Import

Tình trạng: Còn hàng

Mã sản phẩm: HS0616

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

Màn hình Graphic LCD 12864 Driver ST7920 xanh lá sử dụng IC Driver ST7920 là loại phổ phiến trên thị trường hiện nay, có chức năng hiển thị như một màn hình đơn sắc với độ phân giải 128 x 64 Pixels, màn hình hiển thị rõ nét chữ và hình ảnh đơn sắc, thiết kế và gia công tốt, độ bền cao.

Thông số kỹ thuật:

Điện áp sử dụng: 5VDC
IC Driver: ST7920
Chữ đen, nền xanh lá.
Kích thước: 93 x 70 x 13.5 mm

Arduino library

Thứ tự chân theo SPI:

E: SCK
W/R: MOSI
RS: CS (Chip select)

Lưu ý:

LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước !!!

Màn hình Graphic LCD 12864 Driver ST7920 xanh lá
