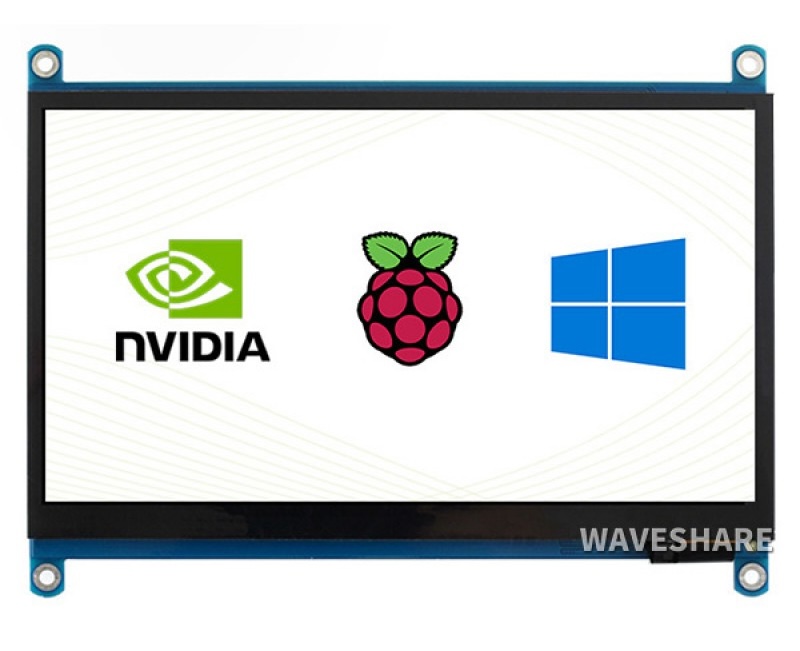

Màn hình Waveshare IPS 7 inch HDMI VGA Capacitive Touch Screen LCD (H)

Lưu ý:

• Thời gian bảo hành là 3 tháng cho các lỗi thuộc nhà sản xuất, lưu ý Hshop.vn sẽ không bảo hành trong trường hợp màn hình bị chập nguồn, sử dụng không đúng theo chức năng màn hình dẫn đến hư hỏng.
• Đây là màn hình được nhập khẩu chính hãng từ Waveshare với chất lượng linh kiện tốt, độ bền cao, quý khách xin chú ý để phân biệt với các dòng màn hình giá rẻ không thương hiệu trên thị trường.

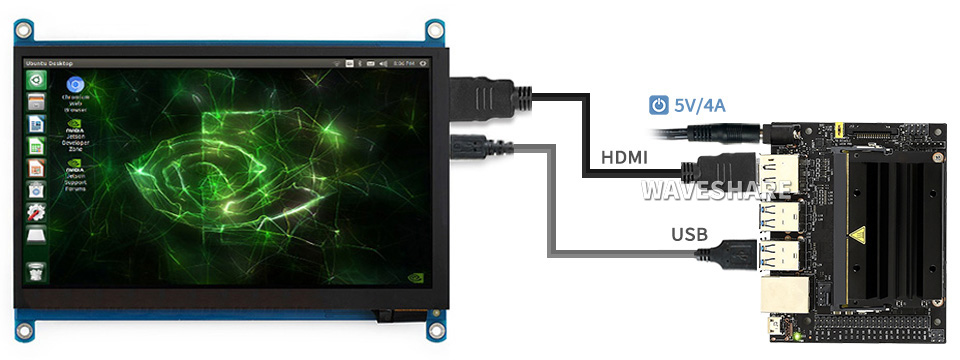

Màn hình Waveshare IPS 7 inch HDMI VGA Capacitive Touch Screen LCD (H) là màn hình cảm ứng điện dung 7 inch chất lượng cao, sử dụng tấm nền IPS với độ phân giải 1024 × 600 cho hình ảnh sắc nét, màu sắc trung thực và góc nhìn rộng lên đến 170°. Màn hình hỗ trợ cả HDMI và VGA, dễ dàng kết nối với Raspberry Pi, Jetson Nano, máy tính mini, PC và nhiều thiết bị nhúng khác.

Màn hình Waveshare IPS 7 inch HDMI VGA Capacitive Touch Screen LCD (H) được tích hợp cảm ứng điện dung 5 điểm giao tiếp qua USB, hoạt động driver-free trên hầu hết các hệ điều hành phổ biến như Raspberry Pi OS, Ubuntu, Windows và Retropie. Ngoài ra, sản phẩm còn được trang bị mạch khuếch đại âm thanh 2.6W, hỗ trợ ngõ ra jack tai nghe 3.5mm và đầu nối loa 4PIN, cùng các nút OSD để điều chỉnh độ sáng, độ tương phản và màu sắc hiển thị.

Đặc biệt, phiên bản LCD (H) được thiết kế với hai cổng nguồn cách ly, giúp cấp nguồn linh hoạt qua cổng USB Touch hoặc cổng Power Only, tăng độ ổn định và bảo vệ thiết bị trong quá trình sử dụng lâu dài.

Thông số kỹ thuật:

• SKU: 14628
• Part Number: 7inch HDMI LCD (H)

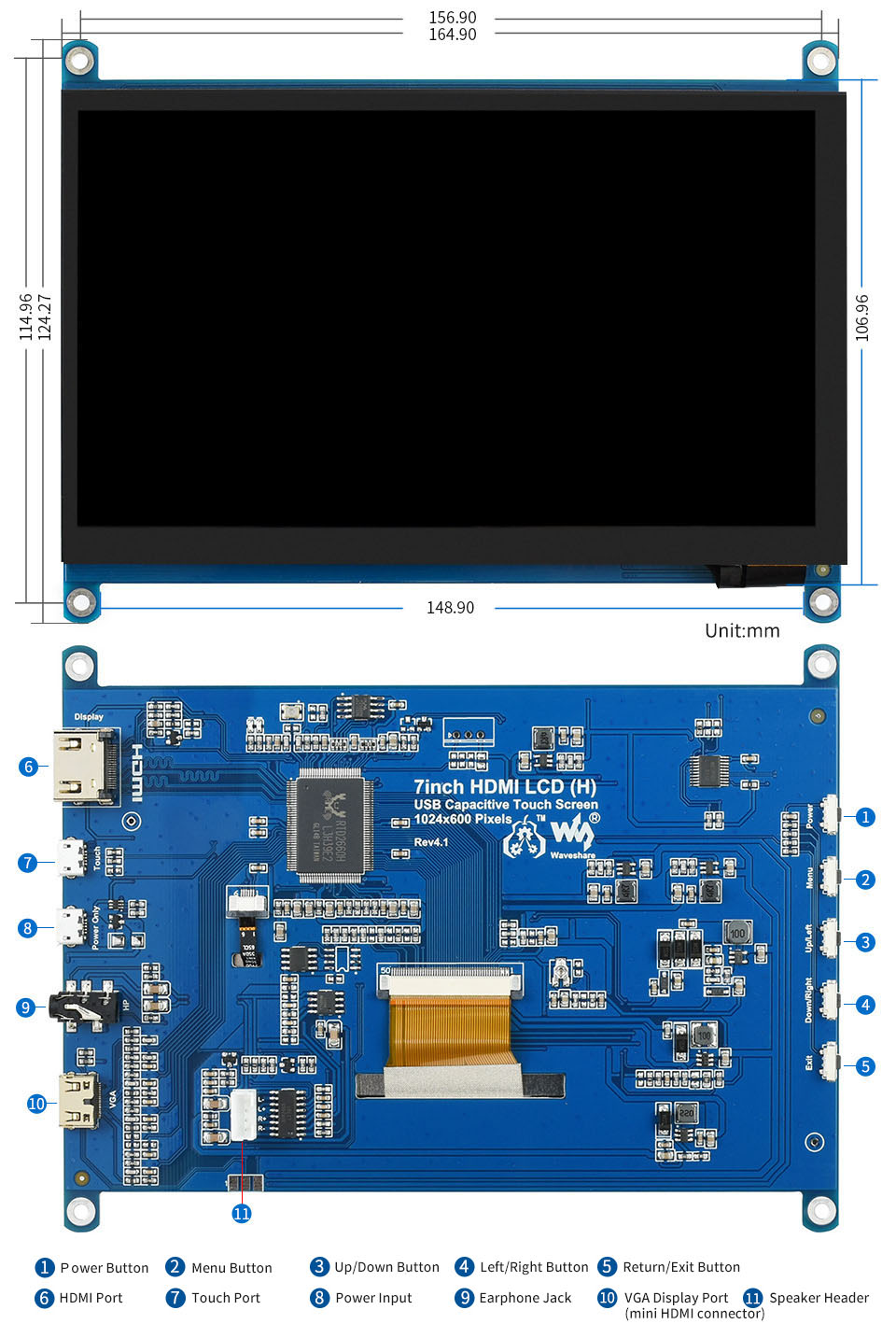

• Kích thước màn hình: 7 inch
• Tấm nền hiển thị: IPS
• Độ phân giải: 1024 × 600 pixels
• Góc nhìn: 170°
• Giao tiếp hình ảnh: HDMI, VGA
• Loại cảm ứng: Điện dung (Capacitive Touch)
• Số điểm cảm ứng: 5 điểm
• Giao tiếp cảm ứng: USB
• Hỗ trợ âm thanh:
  • Jack tai nghe 3.5mm
  • Header loa 4PIN tích hợp khuếch đại 2.6W × 2
• Menu OSD:
  • Điều chỉnh độ sáng
  • Điều chỉnh độ tương phản
  • Điều chỉnh màu sắc hiển thị
• Hỗ trợ hệ điều hành:
  • Raspberry Pi OS
  • Ubuntu
  • Kali Linux
  • Retropie
  • Windows 11 / 10 / 8.1 / 8 / 7
  • Windows 10 IoT
• Hỗ trợ thiết bị:
  • Raspberry Pi
  • NVIDIA Jetson Series
  • Máy tính Mini PC
  • Máy tính PC

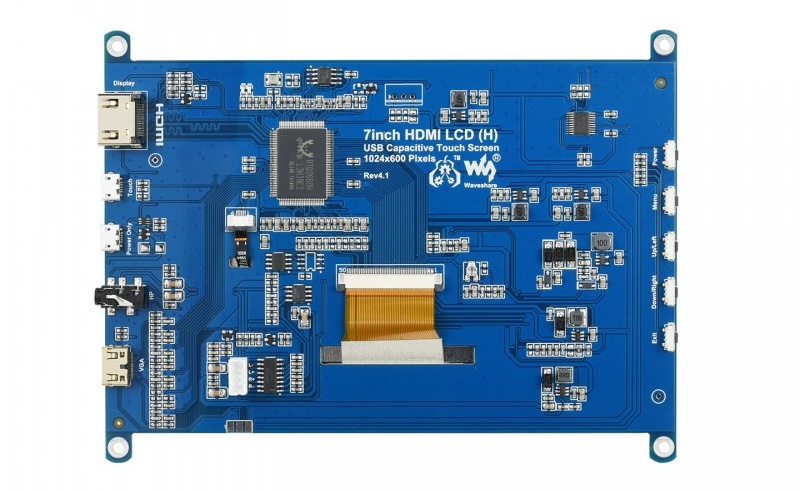

• Mạch nguồn:
  • Hai cổng cấp nguồn cách ly (Touch Power / Power Only)
  • Mạch DC-DC, tỏa nhiệt thấp khi hoạt động lâu dài
• Chứng nhận: HDMI Certified
• Khối lượng: Khoảng 397g

Bộ sản phẩm bao gồm:

• 7inch HDMI LCD (H) x1
• HDMI cable x1
• HDMI to Micro HDMI Adapter x1
• USB type A plug to micro B plug cable x1
• RPi screws pack (4pcs) x 1

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.

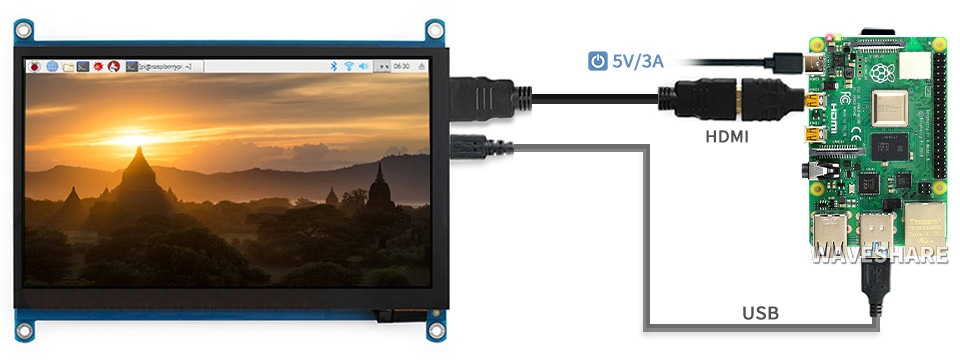

Hướng dẫn sử dụng cơ bản với Raspberrry Pi:

1. Mở file config.txt trong phân vùng boot, có thể mở file này từ Windows thông qua đồ đọc thẻ nhớ.
2. Copy các dòng code sau dán vào cuối file config.txt:
   • max_usb_current=1
   • hdmi_group=2
   • hdmi_mode=87
   • hdmi_cvt  1024 600 60 6 0 0 0
   • hdmi_drive=1
3. Save file config.txt, sau đó bỏ thẻ nhớ vào máy Raspberry Pi là đã có thể sử dụng.
4. Lưu ý nên cấp nguồn cho Raspberry Pi bằng loại nguồn tốt, có dòng ra lớn hơn 2.5A khi sử dụng với màn hình, nguồn cấp vào màn hình được cấp thông qua cổng Micro USB chung với cảm ứng điện dung.
