Kit phát triển Wifi ESP8266 V12 Development Board

Loại: Default

Thương hiệu: Import

Tình trạng: Còn hàng

Mã sản phẩm: HS0597

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường cho các đơn hàng có trị giá > 2tr trên Toàn Quốc (điều kiện Hàng nhẹ & Thanh toán trả trước)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

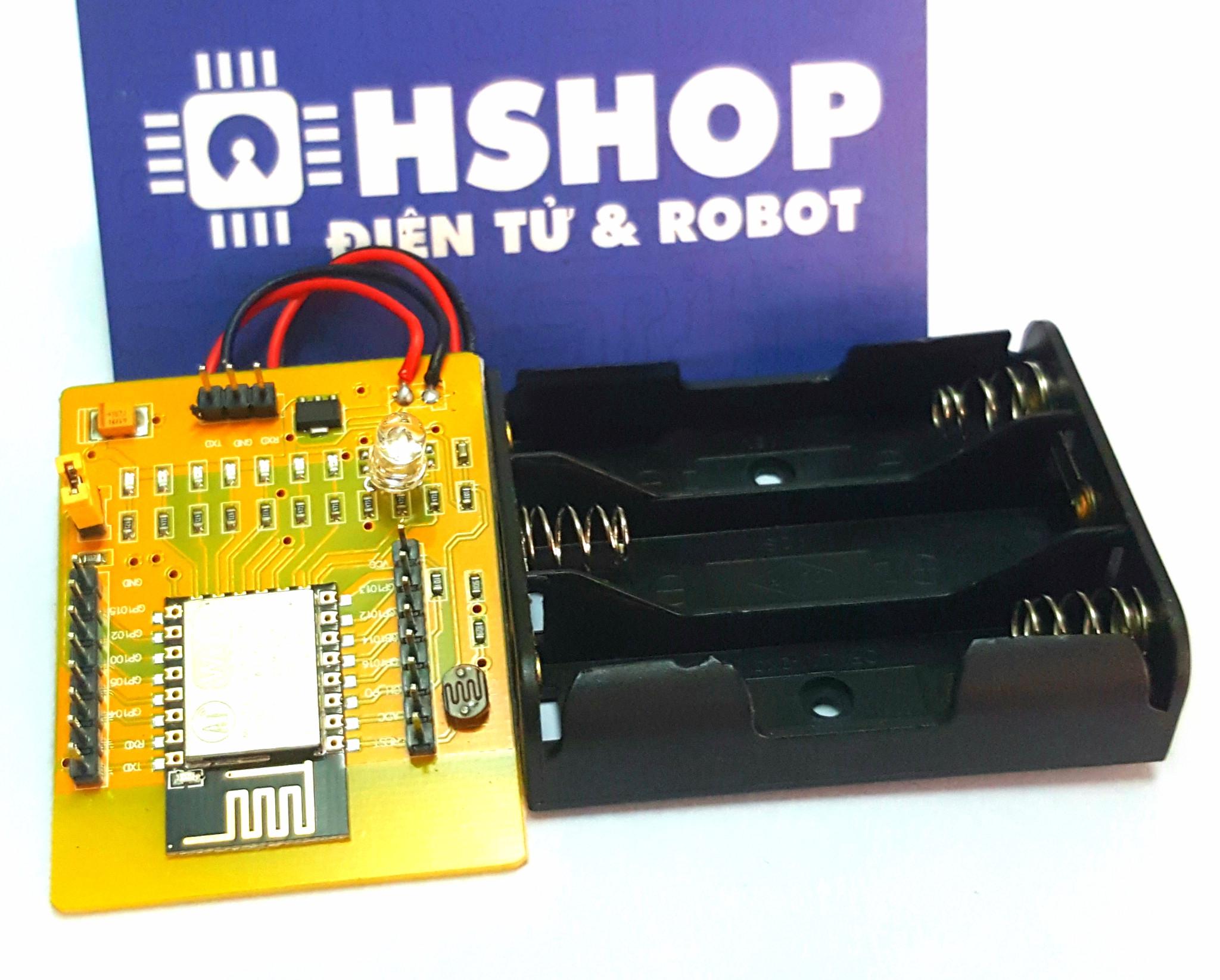

Kit phát triển Wifi ESP8266 V12 Development Board bao gồm module chính Wifi SoC ESP8266 V12 và các ngoại vi đi kèm để bạn có thể dễ dàng thí nghiệm trên ESP8266, đặc biệt kit có thiết kế hộp pin giúp bạn có thể dễ dàng cấp nguồn và thí nghiệm các ứng dụng sử dụng pin cho ESP8266.

Đặc điểm nổi bật :

Kèm theo 1 đế 3 pin tiểu size AA.
Tích hợp 1 quang trở
Tích hợp 1 LED RGB (3 màu)
Ra thêm 3 chân giao tiếp UART ( TX, RX, GND).
Kích thước : 4.2 x 5.1 cm

Thông số kỹ thuật :

Tương thích các chuẩn wifi : 802.11 b/g/n
Hỗ trợ : Wi-Fi Direct (P2P), soft-AP
Tích hợp TCP/IP protocol stack
Tích hợp TR switch, balun, LNA, power amplifier and matching network
Tích hợp bộ nhân tần số, ổn áp, DCXO and power management units
+25.dBm output power in 802.11b mode
Power down leakage current of <10uA
Integrated low power 32-bit CPU could be used as application processor
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU & A-MSDU aggregation & 0.4ms guard interval
Wake up and transmit packets in < 2ms
Dòng tiêu thụ ở Standby Mode < 1.0mW (DTIM3)

Các chẩn giao tiếp và các thông tin khác :

SDIO 2.0, SPI, UART
32-pin QFN package
Integrated RF switch, balun, 24dBm PA, DCXO, and PMU
Integrated RISC processor, on-chip memory and external memory interfaces
Integrated MAC/baseband processors
Quality of Service management
I2S interface for high fidelity audio applications
On-chip low-dropout linear regulators for all internal supplies
Proprietary spurious-free clock generation architecture
Integrated WEP, TKIP, AES, and WAPI engines

Tài liệu tham khảo :

Lưu ý : khi nối dây để nạp code hay flash firmware ở 3 chân nạp, chúng ta phải nối như sau ( vì mạch đã nối chéo với ESP sẵn rồi) :

ESP8266	USB - UART
TX	TX
RX	RX
GND	GND

Cách vào các chế độ boot của ESP8266, để flash firmware chúng ta cần vào chế độ boot UART

Lưu ý : Khi cắm Jump ( màu vàng ) thì GPIO0 = LOW

MTDO (GPIO15)	GPIO0	GPIO2	Mode	Mô tả
L	L	H	UART	Download code qua UART
L	H	H	Flash	Boot from SPI Flash
H	x	x	SDIO	Boot from SD-card

MTDO

(GPIO15)

GPIO0

GPIO2

Mode

Mô tả

UART

Download code qua UART

Flash

Boot from SPI Flash

SDIO

Boot from SD-card

Phần mềm nạp firmware

Firmware NodeMCU mới nhất

IDE lập trình cho ESP8266 với firmware NodeMCU : ESPlorer

Bộ SDK ESP8266 IOT

SDK from Expressif

Hướng dẫn dùng với Arduino của SeedStudio

ESP8266 diễn dàn chính thức

Arduino project Các ứng dụng mẫu kết hợp với arduino
