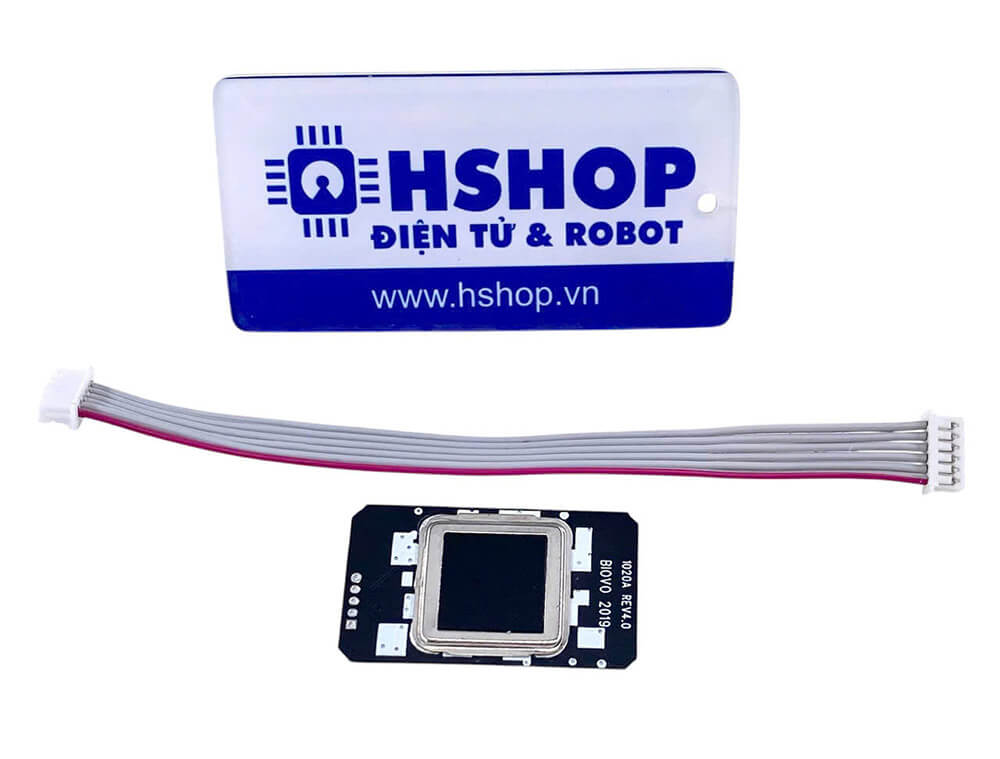

Cảm biến nhận dạng vân tay điện dung FPC1020A Capacitive Fingerprint Sensor

Cảm biến nhận dạng vân tay điện dung FPC1020A Capacitive Fingerprint Sensor sử dụng điện dung để cảm biến vân tay tương tự như trên các Smartphone hiện nay cho độ chính xác, độ bền và độ ổn định cao, cảm biến giao tiếp với vi điều khiển qua giao tiếp UART rất dễ sử dụng và lập trình.

Thông số kỹ thuật:

• Điện áp sử dụng: 3.3~5VDC
• Điện áp giao tiếp: TTL 3.3~5VDC
• Working current: < 50mA
• Standby current: < 10μA
• Interface: Serial UART, 19200 bps (default)
• Baud rate: 9600, 19200, 38400, 57600, 115200 bps
• Resolutions: 500 DPI
• Fingerprint store capacity: 150 fingerprints
• Verification time: < 0.45 sec
• Identification time: < 0.45 sec
• False accept rate (FAR): < 0.0001%
• False reject rate (FRR): < 0.01%

• Operating temperature: - 20℃ ~ 60℃
• Operating humidity: 20% ~ 80%

Tài liệu, phần mềm và Code mẫu Arduino.

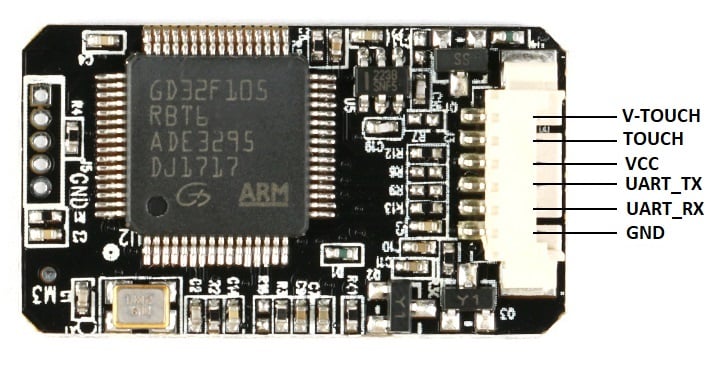

Sơ đồ chân:

1. V-TOUCH: Chân cấp nguồn cảm biến chạm 3.3~5VDC
2. TOUCH: Chân cảm biến cham, xuất ra điện áp 3.3~5VDC (tùy theo chân V-TOUCH) khi có thao tác chạm và chân V-TOUCH phải được cấp nguồn.
3. VCC: Chân cấp nguồn chính cho mạch hoạt động 3.3~5VDC.
4. UART_TX: chân truyền tín hiệu UART_TXD
5. UART_RX: chân nhận tín hiệu UART_RXD
6. GND: Chân Mass (0VDC)
