Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion, SEN0240

Thương hiệu: DFRobot
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS1542V
GIÁ BÁN (Đã bao gồm thuế VAT):
1.458.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion, SEN0240 là module cảm biến điện cơ (Electromyography – EMG) của DFRobot, được thiết kế để thu nhận và phân tích tín hiệu điện sinh học phát sinh từ hoạt động co và giãn của cơ bắp. Sản phẩm sử dụng điện cực kim loại khô có thể tái sử dụng, không cần sử dụng gel dẫn điện, giúp việc đo tín hiệu cơ bắp trở nên thuận tiện hơn.

Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion, SEN0240 tích hợp mạch khuếch đại tín hiệu lên 1000 lần và bộ lọc nhiễu analog, cho phép xử lý các tín hiệu EMG có biên độ nhỏ trong khoảng ±1.5mV. Tín hiệu đầu ra analog 0–3.0V với mức tham chiếu 1.5V, giúp vi điều khiển như Arduino và ESP32 có thể đọc dữ liệu để phân tích hoạt động cơ bắp và xây dựng các ứng dụng điều khiển tương tác.

So với các cảm biến sinh học thông thường chỉ cung cấp tín hiệu bật/tắt, cảm biến EMG cung cấp dạng sóng thể hiện hoạt động điện của cơ bắp, cho phép người dùng phát triển các hệ thống điều khiển robot bằng cơ bắp, thiết bị đeo tương tác và các dự án nghiên cứu về giao diện người-máy.

Tính năng nổi bật:

  • Thu nhận tín hiệu điện cơ bề mặt (sEMG) từ hoạt động cơ bắp.
  • Sử dụng điện cực kim loại khô có thể tái sử dụng, không cần gel dẫn điện.
  • Khuếch đại tín hiệu EMG lên 1000 lần.
  • Phạm vi tín hiệu đầu vào: ±1.5mV.
  • Tích hợp mạch khuếch đại vi sai và bộ lọc nhiễu analog.
  • Hỗ trợ giảm nhiễu đồng pha và nhiễu tần số nguồn điện.
  • Điện áp đầu ra analog 0–3.0V, mức tham chiếu 1.5V.
  • Hỗ trợ nguồn cấp đơn 3.3–5.5V DC.
  • Giao tiếp Analog Gravity PH2.0-3P, dễ dàng kết nối với Arduino và các vi điều khiển.
  • Đi kèm dây đeo cổ tay giúp cố định điện cực khi sử dụng.

Thông số kỹ thuật:

  • SKU: SEN0240
  • Loại cảm biến: Cảm biến điện cơ EMG (Electromyography)
  • Phương pháp đo: Điện cơ bề mặt (sEMG)
  • Điện áp cấp nguồn: 3.3~5.5VDC
  • Điện áp hoạt động của mạch phát tín hiệu: 3.0V
  • Dòng điện cấp nguồn yêu cầu: Tối thiểu 20mA
  • Phạm vi tín hiệu đầu vào: ±1.5mV
  • Hệ số khuếch đại: 1000 lần
  • Dải tần số hiệu dụng: 20–500Hz
  • Điện áp đầu ra: 0~3.0VDC
  • Điện áp tham chiếu đầu ra: 1.5V
  • Giao tiếp: Analog
  • Đầu nối điện cực: PJ-342
  • Đầu nối module: PH2.0-3P
  • Nhiệt độ hoạt động: 0–50°C

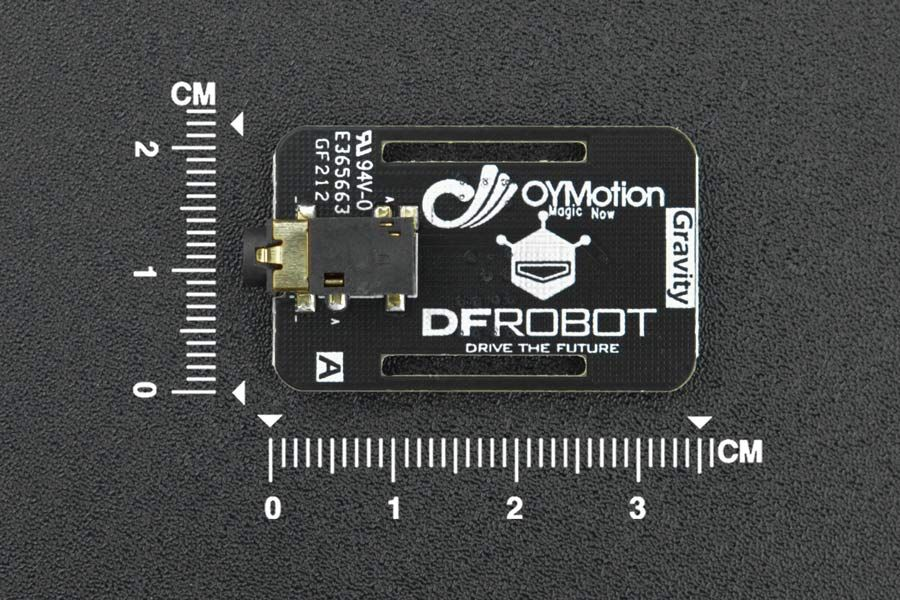

Thông số bảng điện cực khô:

  • Loại điện cực: Điện cực kim loại khô, có thể tái sử dụng
  • Đầu nối: PJ-342
  • Chiều dài dây: 50cm
  • Kích thước bảng điện cực: 22 × 35mm
  • Trọng lượng: 36g

Khuyến nghị lấy mẫu tín hiệu:

  • Độ phân giải ADC: Trên 8 bit
  • Tần số lấy mẫu: Từ 1kHz trở lên
  • Dải tần số tín hiệu hiệu dụng: 20–500Hz

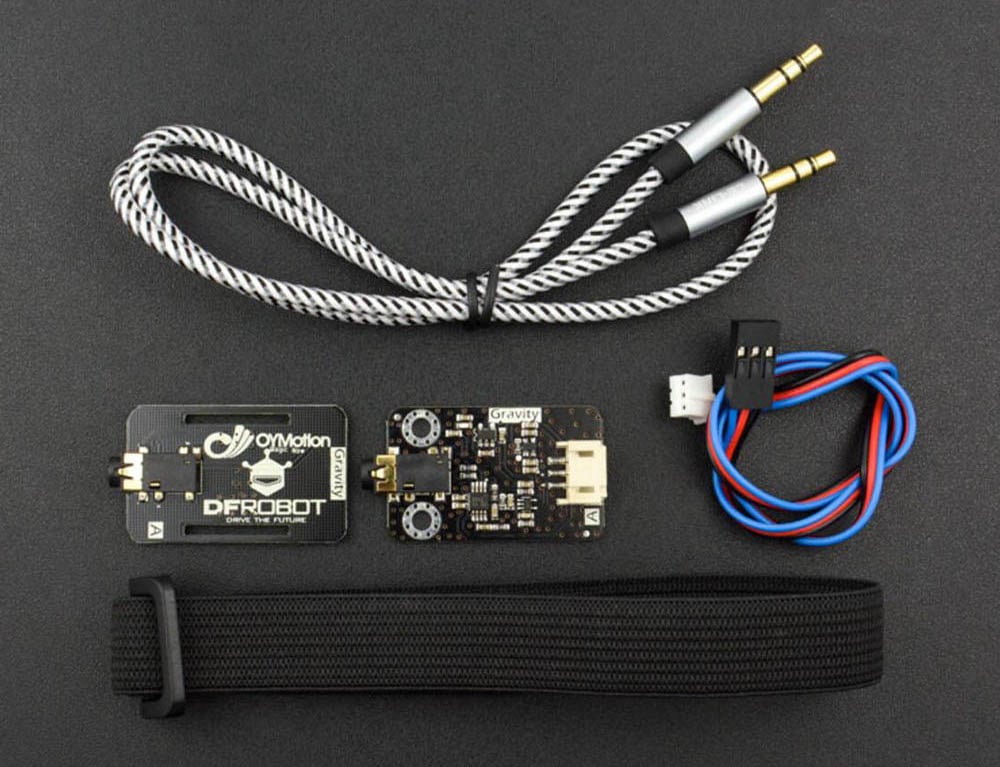

Bộ sản phẩm:

  • 1 × EMG Dry Electrode Board – Bảng điện cực EMG khô
  • 1 × Wrist Belt – Dây đeo cổ tay
  • 1 × Electrode Cable – Dây kết nối điện cực
  • 1 × EMG Signal Transmitter Board – Mạch xử lý và truyền tín hiệu EMG
  • 1 × Gravity Analog Cable 3Pin – Cáp kết nối Analog 3 chân

Ứng dụng:

  • Điều khiển robot bằng tín hiệu cơ bắp.
  • Phát triển thiết bị điều khiển bằng cử chỉ và hoạt động cơ.
  • Giao diện nhập liệu máy tính bằng tín hiệu điện cơ.
  • Phát triển thiết bị đeo thông minh và phụ kiện tương tác.
  • Điều khiển servo và các cơ cấu chuyển động bằng hoạt động cơ bắp.
  • Nghiên cứu tín hiệu điện cơ và mô hình hoạt động cơ.
  • Các dự án Arduino, ESP32 và hệ thống nhúng.
  • Giáo dục STEM, nghiên cứu Robotics và giao diện người-máy (HMI).

Lưu ý sử dụng:

  • Nên sử dụng nguồn DC ổn định trong khoảng 3.3~5.5VDC, hạn chế nhiễu và gợn điện áp nguồn.
  • Điện cực cần được đặt tiếp xúc tốt với da và bố trí theo hướng của sợi cơ để thu nhận tín hiệu hiệu quả.
  • Nên sử dụng ADC có độ phân giải trên 8 bit và tần số lấy mẫu từ 1kHz trở lên để giữ lại thông tin dạng sóng tín hiệu.
  • Sản phẩm không phải thiết bị y tế chuyên dụng, không được sử dụng để chẩn đoán hoặc điều trị bệnh.

Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion

Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion

Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion

Cảm biến điện cơ DFRobot Gravity: Analog EMG Sensor by OYMotion



Mọi thắc mắc xin Quý Khách nhắn tin qua Zalo OA để được hỗ trợ sớm nhất, Hshop xin chân thành cảm ơn!
