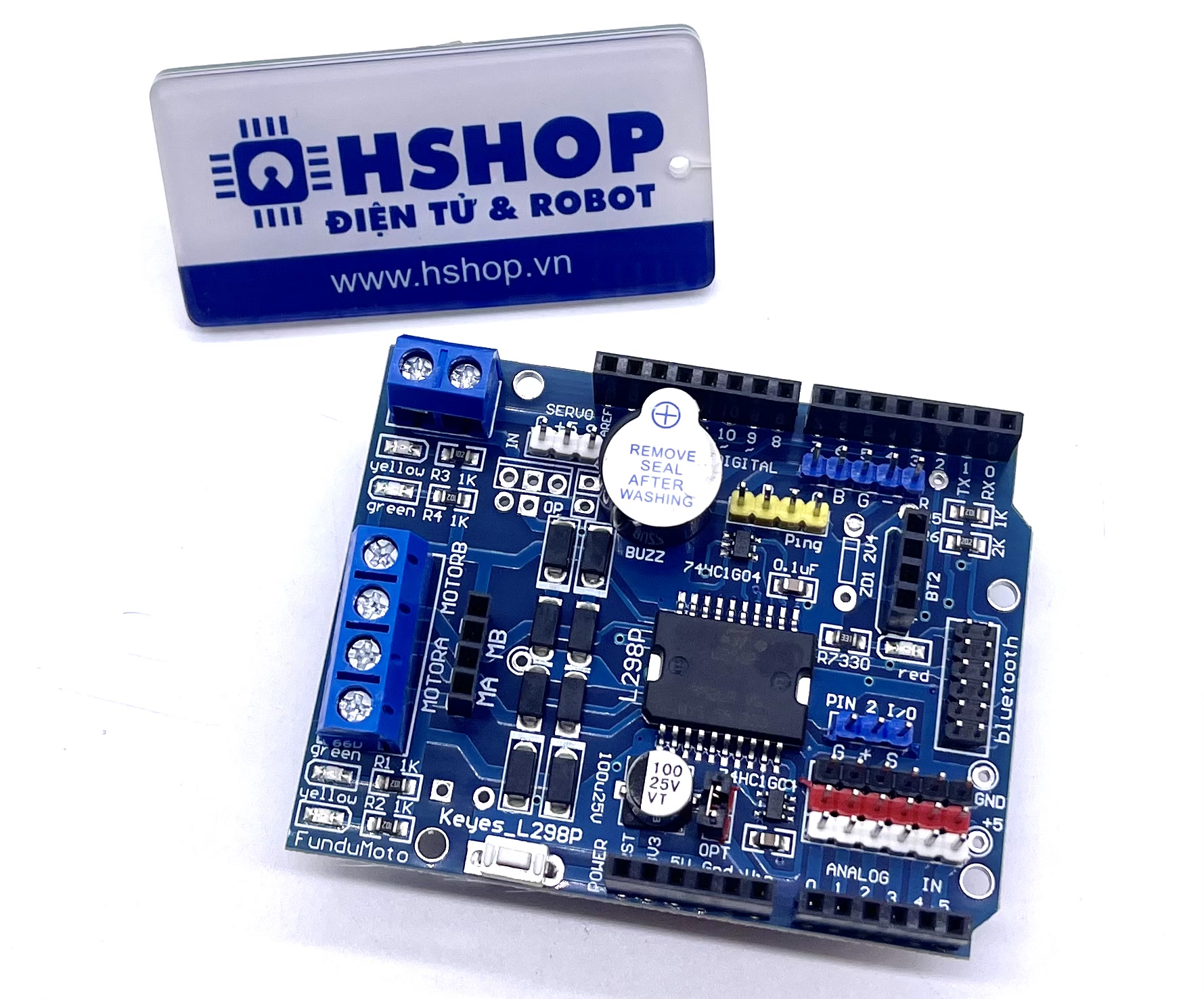

Mạch Motor Shield L298 (Arduino Compatible)

Mạch Motor Shield L298 (Arduino Compatible)  được sử dụng với hầu hết các loại Arduino phổ biến hiện nay: Arduino Uno, Arduino Mega 2560, Arduino Leonardo,...giúp Arduino có thể điều khiển được 2 động cơ DC hoặc 1 động cơ bước, so với mạch motor shield L293D thì L298 có công suất cao hơn lên đến tối đa 2A mỗi động cơ (L293D chỉ 600mA), mạch còn được tích hợp các cổng giao tiếp Analog, UART, cảm biến siêu âm... để có thể giao tiếp với nhiều thiết bị.

Thông số kỹ thuật:

• IC điều khiển động cơ: L298N
• Các chân điều khiển kết nối với Arduino :
  • Kênh A:
    • Enable    ->D10(cấp xung PWM điều tốc motor)
    • Direction ->D12(Mức 0 quay chiều thuận , mức 1 quay chiều ngược)
  • Kênh B:
    • Enable   -> D11( Cấp PWM điều tốc motor)
    • Direction ->13 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)
  • Buzzer: D4 (Mức 1 loa kêu)
• Nguồn cấp cho mạch hoạt động: 5VDC từ Arduino.
• Nguồn cấp cho động cơ hoạt động VMS: 4.8~35VDC
• Có Jumper để thiết lập nguồn cấp cho động cơ nối với chân Vin để cấp nguồn cho Arduino tuy nhiên nếu nguồn cấp cho động cơ > 9VDC vui lòng không sử dụng và cấp nguồn riêng (áp dụng cho các mạch Arduino TQ, không áp dụng cho Vietduino).
• Dòng tối đa cho mỗi động cơ DC: 2A
• Điều khiển đối đa được 2 động cơ DC hoặc 1 động cơ bước.
• Tích hợp các cổng giao tiếp Analog, UART, cảm biến siêu âm... để có thể giao tiếp với nhiều thiết bị.
• Kích thước : 68 x 53mm

Tài liệu tham khảo:

• Datasheet L298
• Example code
