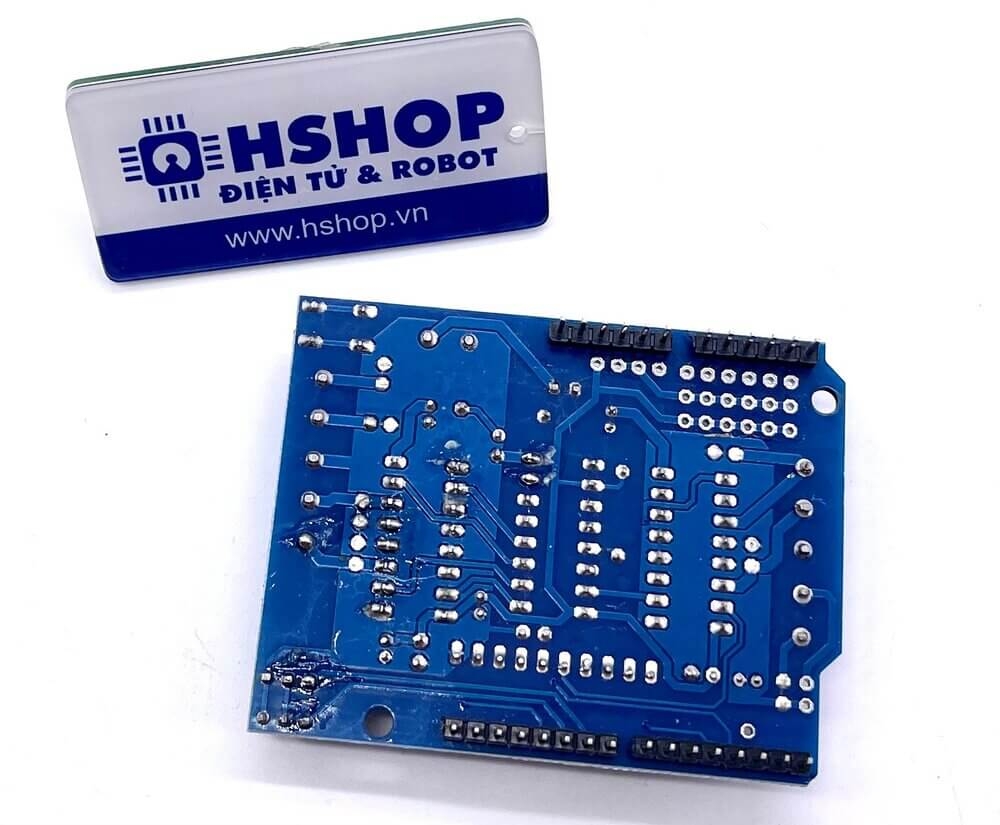

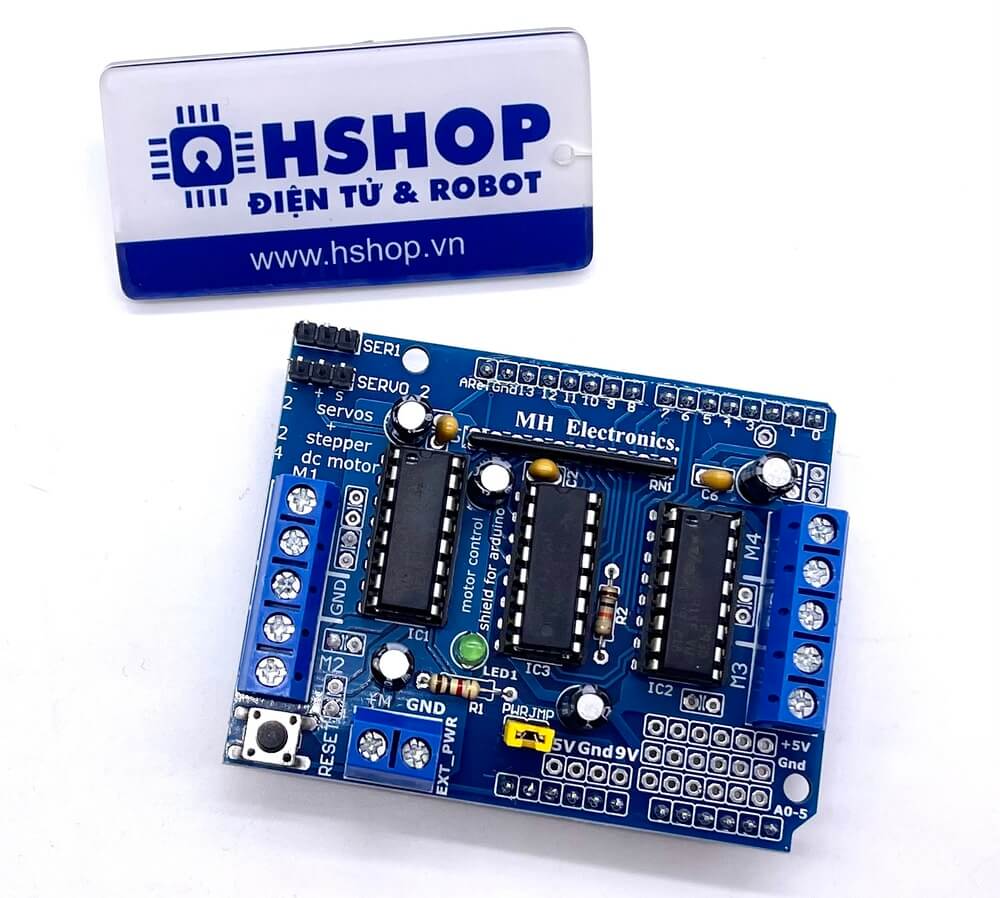

Mạch Motor Shield L293D (Arduino Compatible)

Mạch Motor Shield L293D (Arduino Compatible) được sử dụng với hầu hết các loại Arduino phổ biến hiện nay: Arduino Uno, Arduino Mega 2560, Arduino Leonardo,...giúp Arduino có thể điều khiển được 4 động cơ DC hoặc 2 động cơ bước và 2 động cơ RC Servo, xin lưu ý vì shield sử dụng IC driver động cơ L293D là loại công suất nhỏ nên chỉ sử dụng với các loại động cơ cỡ nhỏ có dòng tiêu thụ < 600mA (4.5~36VDC).

Thông số kỹ thuật:

• Nguồn hoạt động: 5VDC từ Arduino.
• Nguồn cấp cho động cơ: 4.8~35VDC
• Có Jumper để thiết lập nguồn cấp cho động cơ nối với chân Vin để cấp nguồn cho Arduino tuy nhiên nếu nguồn cấp cho động cơ > 9VDC vui lòng không sử dụng và cấp nguồn riêng (áp dụng cho các mạch Arduino TQ, không áp dụng cho Vietduino).
• IC driver động cơ:  2 x L293D
• Điều khiển được 4 động cơ DC hoặc 2 động cơ bước công suất nhỏ ( < 600mA, 4.5~36VDC)
• Điều khiển được 2 động cơ RC Servo.
• Tích hợp ngõ ra cho các chân Analog của Arduino.
• Tích hợp nút nhấn Reset.

Hướng dẫn sử dụng.
