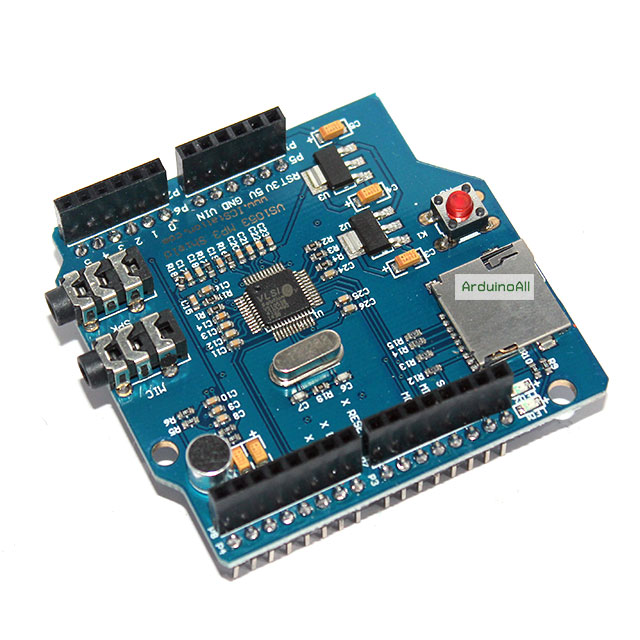

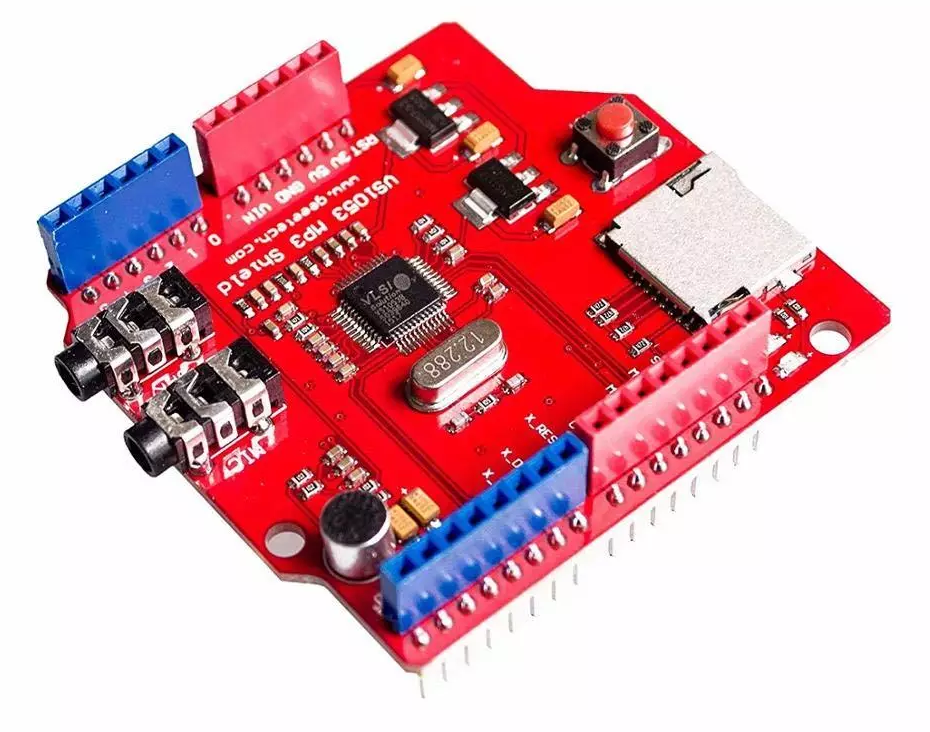

Arduino MP3 Shield VS1053

  • Arduino MP3 Shield VS1053
Nhà sản xuất: Import
Mã sản phẩm: HS001209
Giá bán
200,000₫

Arduino MP3 Shield VS1053 là Shield cho Arudino sử dụng IC giải mã chuyên dụng VS1053, hỗ trợ giãi mã các định dạng như : MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM and ADPCM).. Shield có thể dùng để ghi âm PCM (WAV) và nén Ogg Vorbis và điều chỉnh được các tín hiệu như : bass, treble, volume,v.v... Ngoài ra, chúng ta còn điều khiển được 8 chân GPIO để đọc nút nhấn hay bật/tắt các bóng LED nhỏ.

Mạch đã tích hợp sẵn các ngoại vi : mic, giắc 3.5mm ( cả IN và OUT ), LED hiển thị,.v.v...

Kết hợp với board Arduino các bạn có thể tạo ra : loa di động chơi nhạc từ thẻ microSD, mạch phát âm thanh theo ý muốn ( đếm số phòng khám),hoặc ứng dụng vào ngôi nhà thông minh phát tiếng nói,.v.v...

VS1053 MP3 Arduino Shield hoàn toàn tương thích với các board Arduino.

Thông số kỹ thuật:

  • Nguồn : 5VDC
  • Giải mã nhiều định dạng âm thanh, hỗ trợ cho mã hóa OGG ghi thời gian thực
  • Hỗ trợ giao tiếp SPI tốc độ cao
  • Một Jack tai nghe 3mm stereo và đầu ra
  • Tích hợp sẵn 1 microphone để ghi âm va 1giắc 3.5mm MIC in
  • IC đệm 74LV125 tốc độ cao đảm đảo tín hiệu cho giao tiếp giữa thẻ nhớ và VS1053B
  • Tích hợp 2 IC ổn áp ASM117-3.3V và 1.8V  cấp dòng  lên đến 800mA.
  • Thạch anh 12,288 Mhz
  • Khe gắn thẻ nhớ : loại MicroSD

Giải mã các định dạng

  • Ogg Vorbis
  • MP3 , MPEG 1 & 2 audio layer III (CBR+VBR+ABR)
  • MP1 & MP2 = MPEG 1 & 2 audio layers I & II optional
  • MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)
  • WMA4.0/4.1/7/8/9 all profiles (5-384 kbps)
  • FLAC lossless audio with software plugin (upto 24 bits, 48 kHz)
  • WAV (PCM + IMA ADPCM)
  • General MIDI 1 / SP-MIDI format 0

Mã hóa các định dạng từ mic / line

  • Ogg Vorbis with software plugin
  • IMA ADPCM
  • 16-bit PCM

Sơ đồ kết nối với Arduino:

Hình Sơ đồ kết nối với Arduino

Tài liệu tham khảo :

Hướng dẫn, thư viện Arduino và code mẫu
