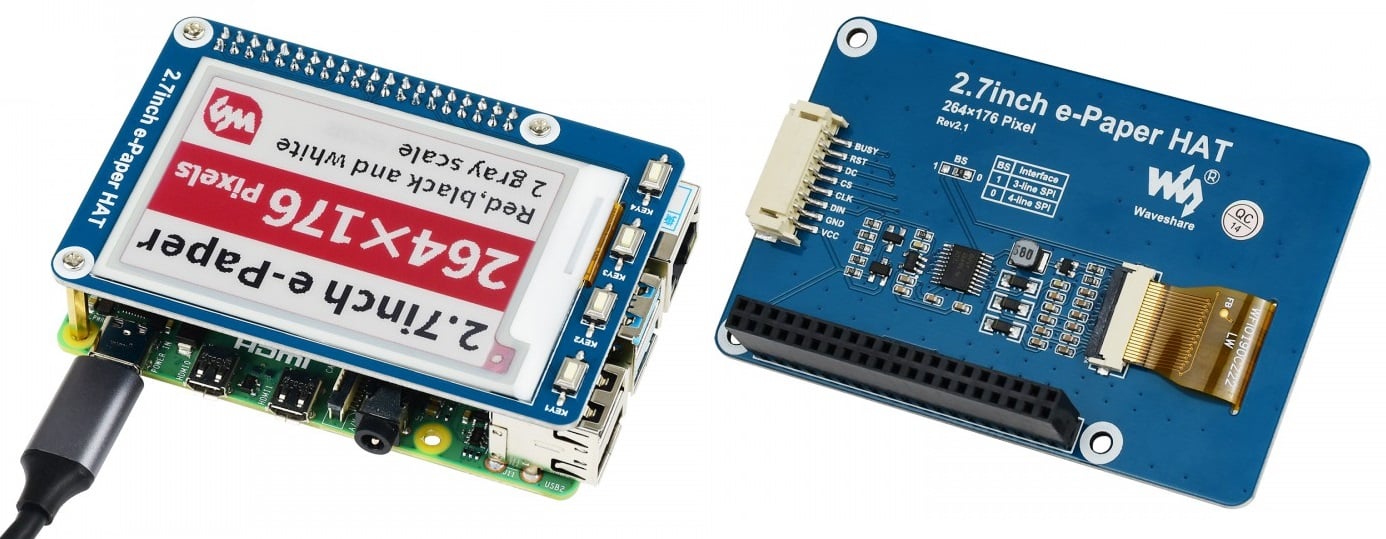

Màn hình Waveshare 2.7 inch E-Ink display HAT for Raspberry Pi, three-color (B) được thiết kế chuyên biệt để sử dụng với Raspberry Pi qua 40 chân GPIO sử dụng giao tiếp SPI, màn hình còn tích hợp 4 nút nhấn tùy biến linh hoạt.
Màn hình Waveshare 2.7 inch E-Ink display HAT for Raspberry Pi, three-color (B) có độ phân giải 264 x 176 pixels, màn hình sử dụng công nghệ E-Ink nên hình ảnh có thể hiển thị rất rõ ràng tương tự như một trang sách trong điều kiện ánh sáng ngoài trời đi kèm với ưu điểm tiết kiệm năng lượng sẽ là sự lựa chọn phù hợp cho các ứng dụng hiển thị và điều khiển bằng Raspberry Pi.
Thông số kỹ thuật:
- Model: Waveshare 2.7 inch E-Ink display HAT for Raspberry Pi, three-color (B).
- Thiết kế chuyên biệt kết nối với Raspberry Pi qua 40 chân GPIO sử dụng giao tiếp SPI.
- Tích hợp 4 nút nhấn tùy biến.
- Điện áp sử dụng: 3.3~5VDC
- Điện áp giao tiếp: TTL 3.3~5VDC
- Chuẩn giao tiếp: 3-wire SPI, 4-wire SPI
- Kích thước hiển thị: 57.288 × 38.192mm
- Kích thước điểm ảnh: 0.138 × 0.138
- Độ phân giải: 264 × 176 Pixels
- Màu hiển thị: red, black, white (version B)
- Grey level: 2
- Full refresh time: 15s
- Refresh power: 26.4mW(typ.)
- Standby power: <0.017mW
- Viewing angle: >170°
- Kích thước sản phẩm: 85 × 56mm
Bộ sản phẩm bao gồm:
- 2.7inch e-Paper HAT (B) x1
- RPi screws pack (2pcs) x2
- PH2.0 20cm 8Pin x1
Tài liệu:
Sơ đồ chân:
- VCC: 3.3V/5V
- GND: Ground
- DIN: SPI MOSI pin
- CLK: SPI SCK pin
- CS: SPI chip selection, low active
- DC: Data/Command selection (high for data, low for command)
- RST: External reset, low active
- BUSY: Busy status output, low active

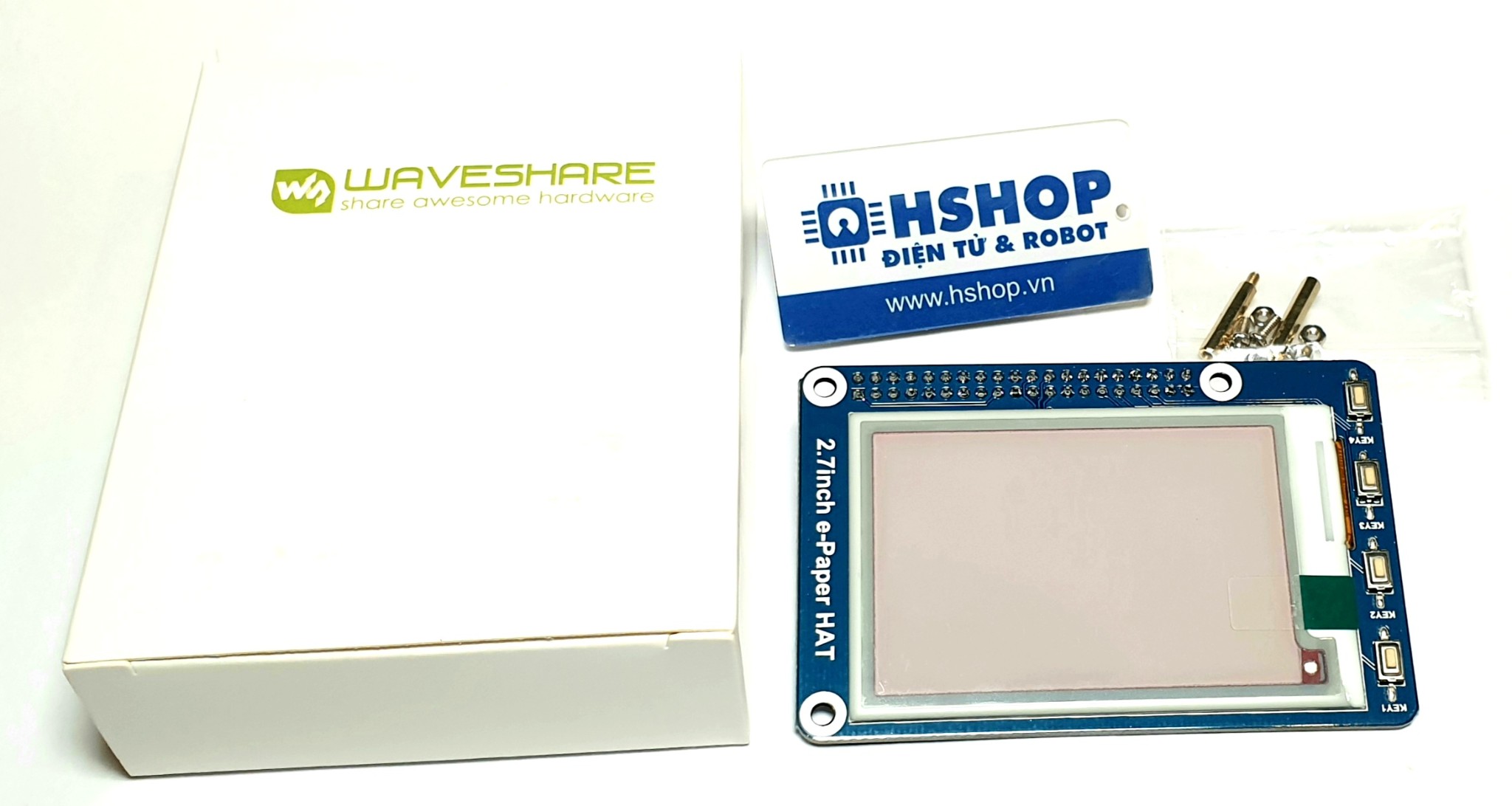

Hình ảnh thực tế sản phẩm:
