Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi Global Version

    Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi Global Version
Nhà sản xuất: Waveshare
Mã sản phẩm:HS001342
Giá bán
1,720,000₫
Thêm vào giỏ hàng

Quý Khách lưu ý phiên bản SIM7600G-H tại Hshop.vn là phiên bản quốc tế (Global Version) với khả năng tương thích cao với tần số mạng và sóng di động trên toàn thế giới, các phiên bản giá rẻ khác sẽ kém ổn định hơn.

Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi Global Version sử dụng Module SIM SIM7600G-H giúp bổ sung hàng loạt các kết nối mới nhất: 4G, 3G, 2G, GSM, GPRS, GNSS cho Raspberry Pi phù hợp với các ứng dụng IoT, Smarthome,...rất phổ biến hiện nay.

Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi Global Version được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao.

Thông số kỹ thuật:

  • Model: Waveshare SIM7600G-H 4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi, LTE CAT4, the Global Version.
  • Power supply: 5VDC
  • Operating voltage: 5VDC/3.3VDC (configured via jumper)
  • Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards, Jetson Nano
  • Supports dial-up, telephone call, SMS, mail, TCP, UDP, DTMF, HTTP, FTP, etc.
  • Supports GPS, BeiDou, Glonass, LBS base station positioning
  • Onboard USB interface, to test AT Commands, get GPS positioning data, and so on
  • Onboard CP2102 USB to UART converter, for serial debugging
  • Breakout UART control pins, to connect with host boards like Arduino/STM32
  • SIM card slot, supports 1.8V/3V SIM card
  • TF card slot for storing data like files, messages, etc.
  • Onboard audio jack and audio decoder for making telephone call
  • 2x LED indicators, easy to monitor the working status
  • Onboard voltage translator, operating voltage can be configured to 3.3V or 5V via jumper
  • Baudrate: 300bps ~ 4Mbps (default: 115200bps)
  • Autobauding baudrate: 9600bps ~ 115200bps
  • Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
  • Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
  • Kích thước lỗ bắt vít: 3.0mm
  • Kích thước mạch: 56.2 x 65.15mm

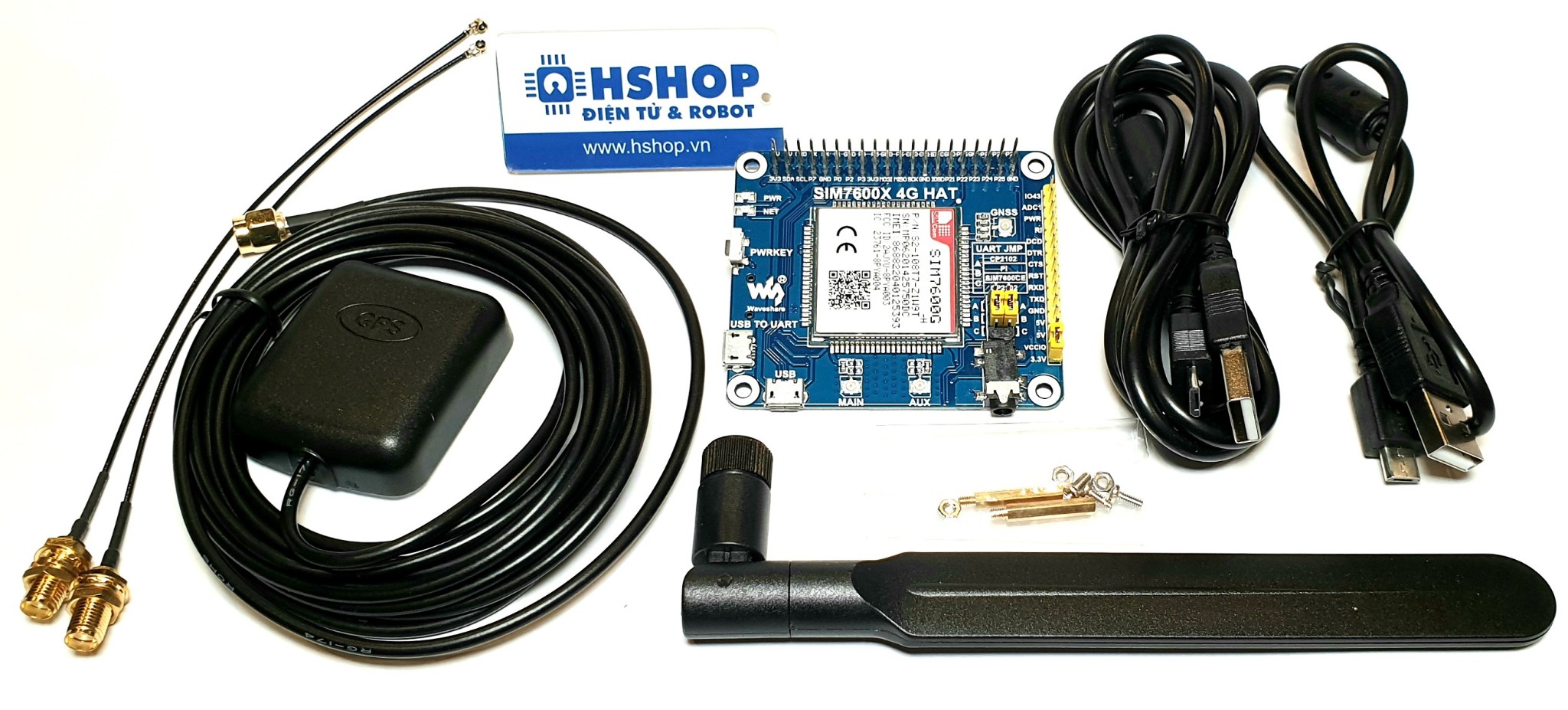

Bộ sản phẩm bao gồm:

  • SIM7600G-H 4G HAT x1
  • LTE Antenna x1
  • GPS External Antenna (B) x1
  • USB type A plug to micro plug cable x2
  • RPi screws pack (2pcs) x1

Tài liệu:

Chú giải chức năng:

Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi Global Version

  1. SIM7600G-H
  2. CP2102 USB to UART converter
  3. NAU8810 audio decoder
  4. TXS0108EPWR voltage translator: translates 3.3V/5V into 1.8V
  5. MP2128DT power chip
  6. MP1482 power chip
  7. Raspberry Pi GPIO header: for connecting with Raspberry Pi
  8. SIM7600 control interface: for connecting with host boards like Arduino/STM32
  9. SIM card slot: supports 1.8V/3V SIM card
  10. TF card slot: allows file/SMS/... storage
  11. 3.5mm earphone/mic jack
  12. USB interface: for testing AT Commands, getting GPS positioning data, etc.
  13. USB to UART interface: for serial debugging, or login to Raspberry Pi
  14. MAIN antenna connector
  15. AUX antenna connector
  16. GNSS antenna connector
  17. Power switch
  18. Network status indicator
  19. Power indicator
  20. Operating voltage selection jumper:
    VCCIO - 3.3V: set operating voltage as 3.3V
    VCCIO - 5V: set operating voltage as 5V
  21. UART selection jumper:
    A: access Raspberry Pi via USB to UART
    B: control the SIM7600 by Raspberry Pi
    C: control the SIM7600 via USB to UART

Mạch Waveshare SIM7600G-H 4G  3G  2G  GSM  GPRS  GNSS HAT for Raspberry Pi Global Version

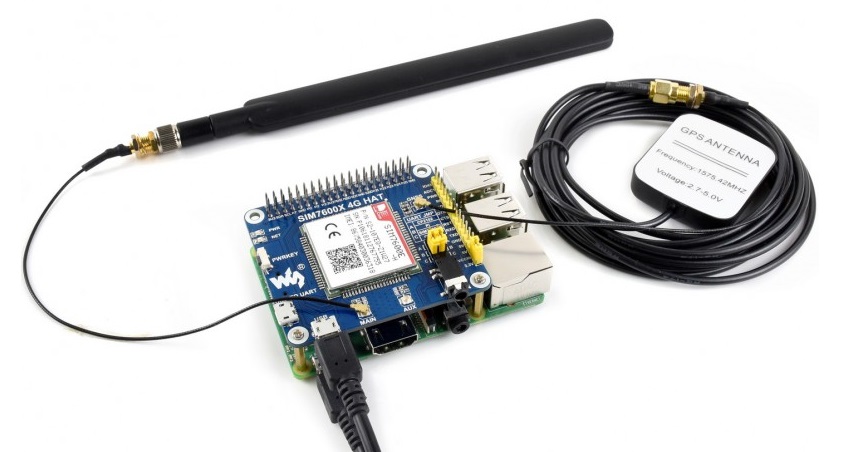

Hình ảnh thực tế sản phẩm:

Mạch Waveshare SIM7600G-H 4G  3G  2G  GSM  GPRS  GNSS HAT for Raspberry Pi Global Version

Mạch Waveshare SIM7600G-H 4G  3G  2G  GSM  GPRS  GNSS HAT for Raspberry Pi Global Version
