Lưu ý: mặc định sản phẩm không đi kèm cáp kết nối tín hiệu (chỉ kèm theo cáp cấp nguồn POWER+ dài 20cm), Quý Khách có thể chọn mua thêm cáp kết nối trong tuỳ chọn mua hàng hoặc mua tại đây.

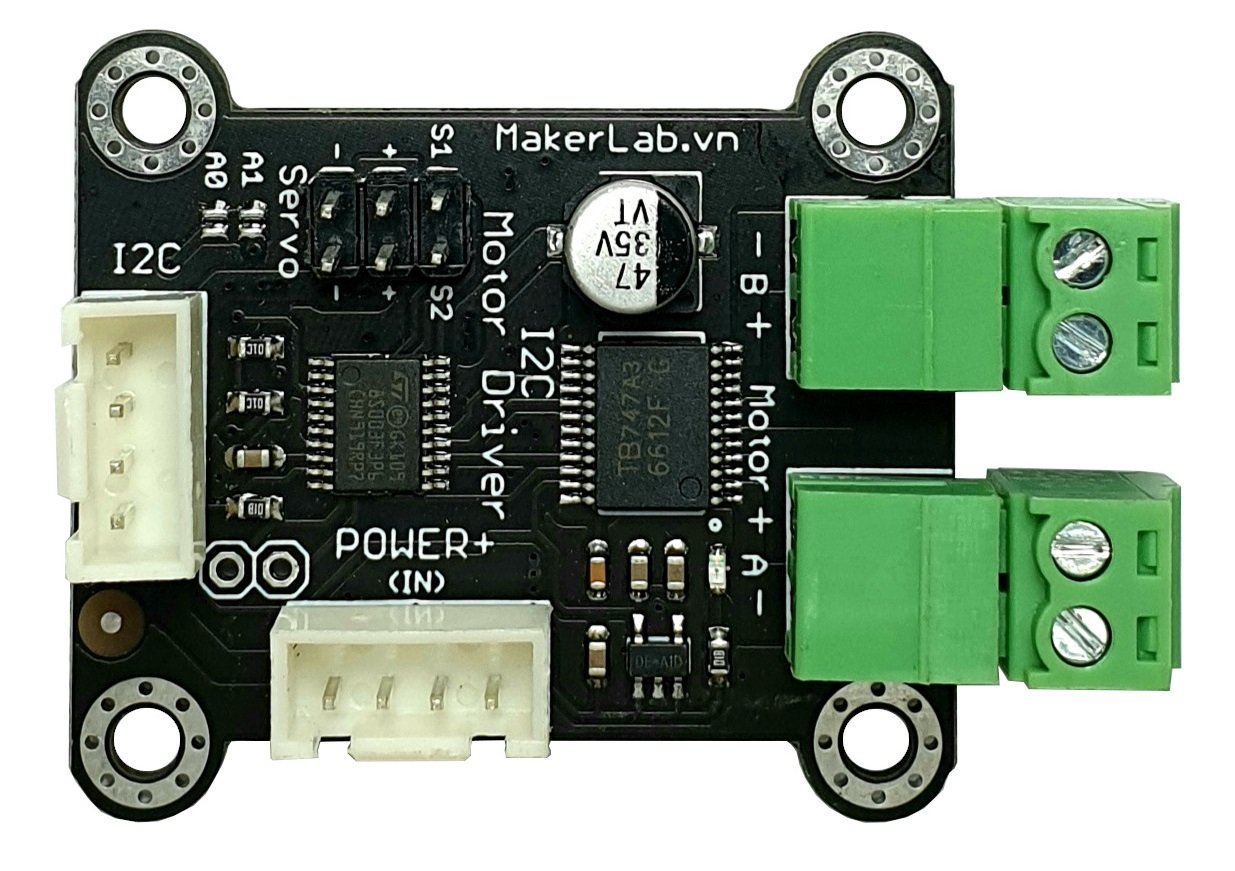

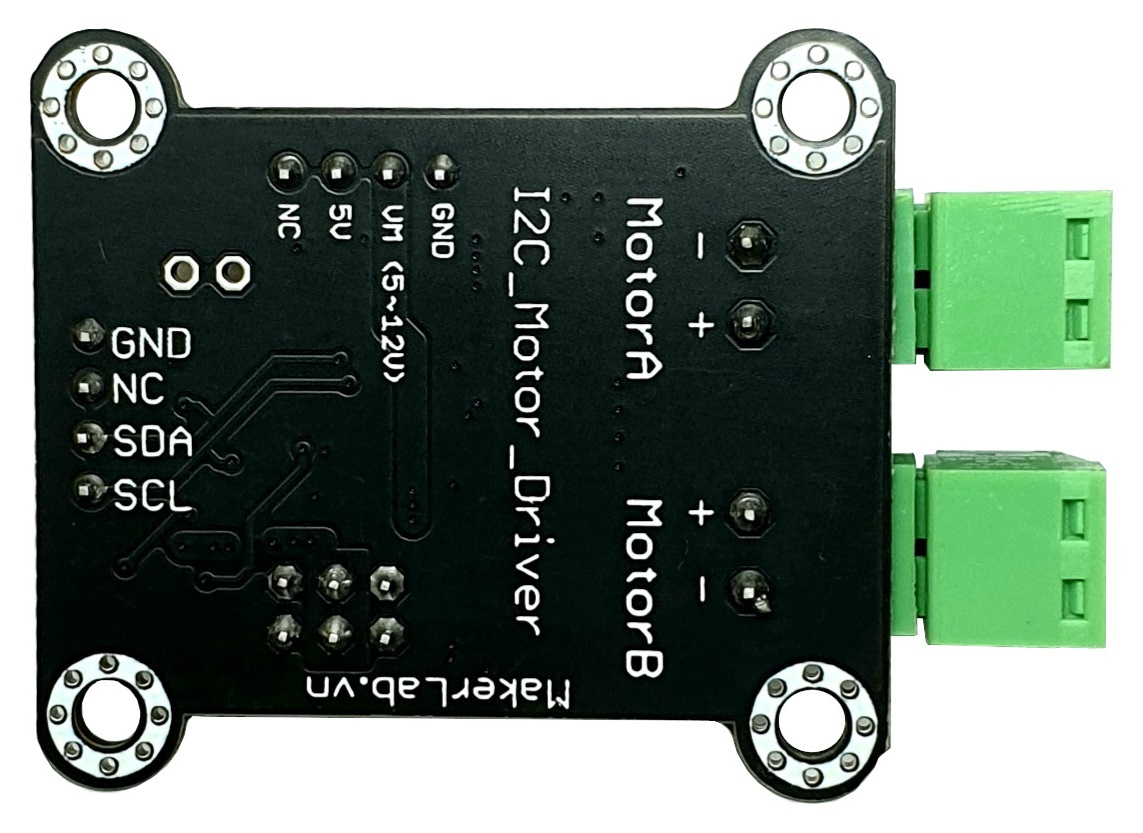

Mạch điều khiển động cơ MKE-M10 I2C motor control module được sử dụng để điều khiển cùng lúc 2 x động cơ DC và 2 x động cơ RC Servo trong các ứng dụng điều khiển robot, xe tự hành, mạch sử dụng giao tiếp I2C nên dễ dàng kết nối và sử dụng với chỉ 2 chân giao tiếp I2C là SDA (data) và SCL (clock).
Mạch điều khiển động cơ MKE-M10 I2C motor control module thuộc hệ sinh thái phần cứng Robotics MakerEDU nên có thể sử dụng trực tiếp an toàn với các mạch điều khiển trung tâm giao tiếp ở cả hai mức điện áp 3.3VDC và 5VDC như: Arduino, Raspberry Pi, Jetson Nano, Micro:bit,....với chuẩn kết nối Connector XH2.54 thông dụng.
***Cảnh báo: Nếu sử dụng động cơ RC Servo 5VDC công suất lớn có thể gây sụt áp, quá tải, chạy không ổn định, Quý Khách cần mua thêm Mạch cấp nguồn bổ sung MKE-M12 5VDC 5A power supply module với khả năng cấp nguồn 5VDC với dòng điện cung cấp tối đa lên đến 5A cho cổng POWER+.
Thông số kỹ thuật:
- Điện áp cấp cho mạch hoạt động: nguồn 5VDC từ cổng POWER+ (IN)
- Điện áp cấp cho động cơ hoạt động VM: nguồn VIN 6~12VDC từ cổng POWER+ (IN)
- Dòng cấp tối đa cho mỗi động cơ: 1.2A
- Chuẩn giao tiếp: Digital I2C
- Các chân giao tiếp: SDA (Serial Data) / SCL (Serial Clock)
- Điện áp giao tiếp: TTL 3.3/5VDC
- Địa chỉ I2C: 64~68 địa chỉ (có thể cài đặt hoặc thay đổi trong code)
- Điều khiển được 2 động cơ DC và 2 động cơ RC Servo cùng lúc.
- Thuộc hệ sinh thái phần cứng Robotics MakerEDU nên có thể sử dụng trực tiếp an toàn với các mạch điều khiển trung tâm giao tiếp ở cả hai mức điện áp 3.3VDC và 5VDC như: Arduino, Raspberry Pi, Jetson Nano, Micro:bit,....
- Bổ sung thêm các thiết kế ổn định, chống nhiễu.
- Chuẩn kết nối:
- 2 x Conector XH2.54 4Pins (cổng I2C và POWER+ (IN))
- 2 x Conector Domino 2P (MotorA và MotorB)
- 2 x Male Header 3P 2.54mm (RC Servo S1 và S2)
- Tương thích tốt nhất khi sử dụng với mạch điều khiển trung tâm của MakerEdu và MakerEdu Shield..
- Chỉ kèm theo cáp cấp nguồn POWER+ dài 20cm, không đi kèm cáp kết nối tín hiệu, Quý Khách có thể chọn mua thêm cáp kết nối trong tuỳ chọn mua hàng hoặc mua tại đây.
