Cảm biến độ ẩm, nhiệt độ không khí SHT30 Temperature Humidity Sensor V3 I2C

Cảm biến SHT30 là bản nâng cấp vượt trội của SHT10 (hiện đã ngưng sản xuất) từ hãng Sensirion với độ bền chuẩn công nghiệp, độ chính xác và độ ổn định cao, chi tiết xin tham khảo tại trang chủ của hãng.

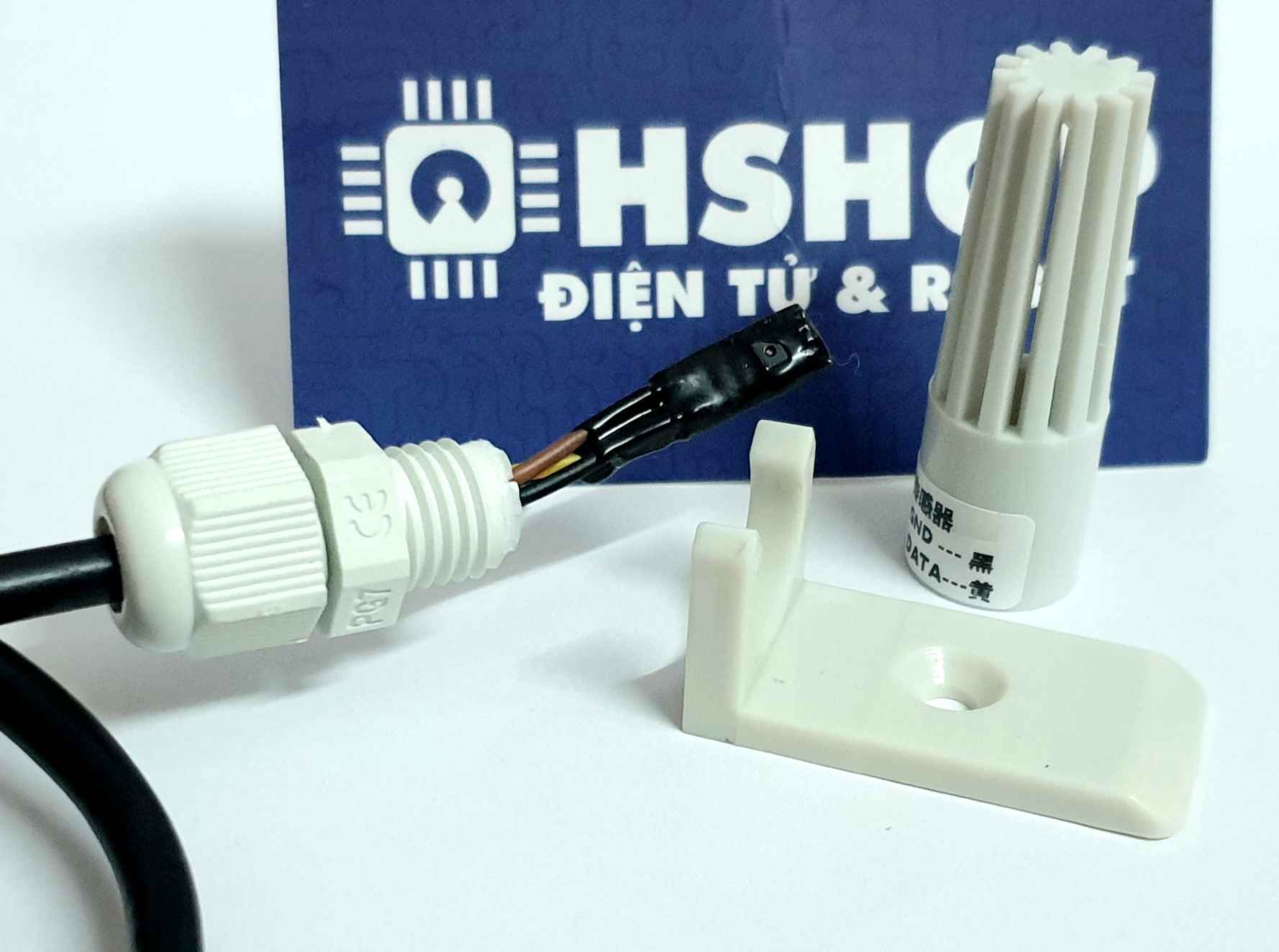

Cảm biến độ ẩm, nhiệt độ không khí SHT30 Temperature Humidity Sensor V3 I2C có lớp vỏ ngoài bằng PVC bảo vệ cảm biến khỏi các tác động vật lý, va đập, thiết kể vỏ hở giúp cảm biến cảm nhận các thông số thay đổi của môi trường nhanh tuy nhiên sẽ không có khả năng chống nước, bụi, thường được sử dụng để đo độ ẩm và nhiệt độ trong nhà, môi trường sạch sẽ.

Cảm biến độ ẩm, nhiệt độ SHT30 Temperature Humidity Sensor V4 I2C sử dụng giao tiếp I2C nên rất dễ dàng kết nối và sử dụng với chỉ 2 dây tín hiệu.

***Lưu ý:

• Vỏ V3 có thiết kế hở nên không chống bụi, nước nên chỉ sử dụng cảm biến để đo độ ẩm và nhiệt độ không khí trong môi trường độ ẩm thông thường, sạch sẽ, không sử dụng cảm biến trong môi trường bụi, độ ẩm cao, đọng hoặc gập nước trong thời gian dài, các môi trường ăn mòn hoặc yếm khí lên men, ẩm mốc có thể làm hư lớp màng của cảm biến.
• Nếu cảm biến bị dơ có thể ngắt dây tín hiệu và nguồn và rửa cảm biến bằng nước tinh khiết, sau đó lau và để khô cảm biến là có thể sử dụng bình thường.

Thông số kỹ thuật:

• Model: SHT30 V3 I2C
• Vỏ cảm biến bằng PVC chống va đập, thiết kế hở giúp cảm biến cảm nhận các thông số thay đổi của môi trường nhanh tuy nhiên sẽ không có khả năng chống nước, bụi.
• Cảm biến phía trong: SHT30
• Chuẩn giao tiếp: I2C
• Mức tín hiệu giao tiếp: TTL 3.3~5VDC
• Điện áp sử dụng: 2.15~5.5VDC
• Khoảng nhiệt độ đo được: -40 ~ 125 độ C, sai số 0.2 độ C
• Khoảng độ ẩm đo được: 0 ~100% RH, sai số 2% RH.
• Có sẵn trở treo 10K và tụ lọc nhiễu.
• Kích thước cảm biến: 15 x 66.5mm
• Chiều dài dây dẫn: 50cm

Sơ đồ dây:

1. VCC - Màu nâu - cấp nguồn 2.15~5.5VDC.
2. GND - Màu đen - cấp nguồn 0VDC (Mass)
3. DATA - Màu vàng.
4. CLK - Màu xanh dương.
