Cảm biến độ ẩm, nhiệt độ không khí SHTC3 Temperature Humidity Sensor V2 RS485 Modbus RTU

Cảm biến SHTC3 có chung nhà sản xuất với SHT30 và SHT10 là Sensirion với khả năng tiết kiệm năng lượng vượt trội, tham khảo thêm về SHTC3 tại đây.

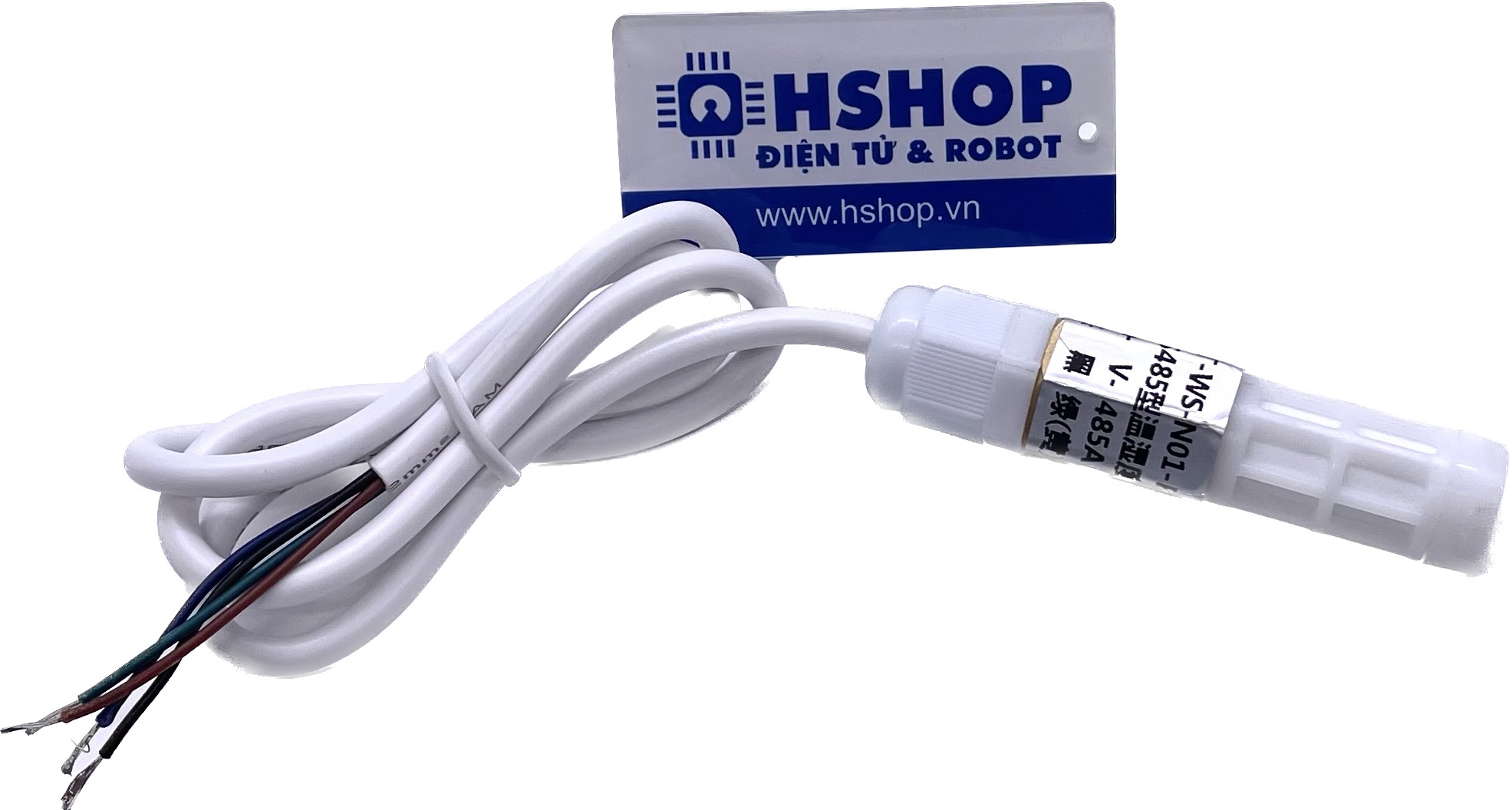

Cảm biến độ ẩm, nhiệt độ không khí SHTC3 Temperature Humidity Sensor V2 RS485 Modbus RTU có lớp vỏ ngoài bằng nhựa PE bảo vệ cảm biến khỏi các tác động vật lý, va đập, ngoài ra còn có khả năng kháng bụi, nước, thường được sử dụng để đo độ ẩm và nhiệt độ trong nhà, nông nghiệp,....

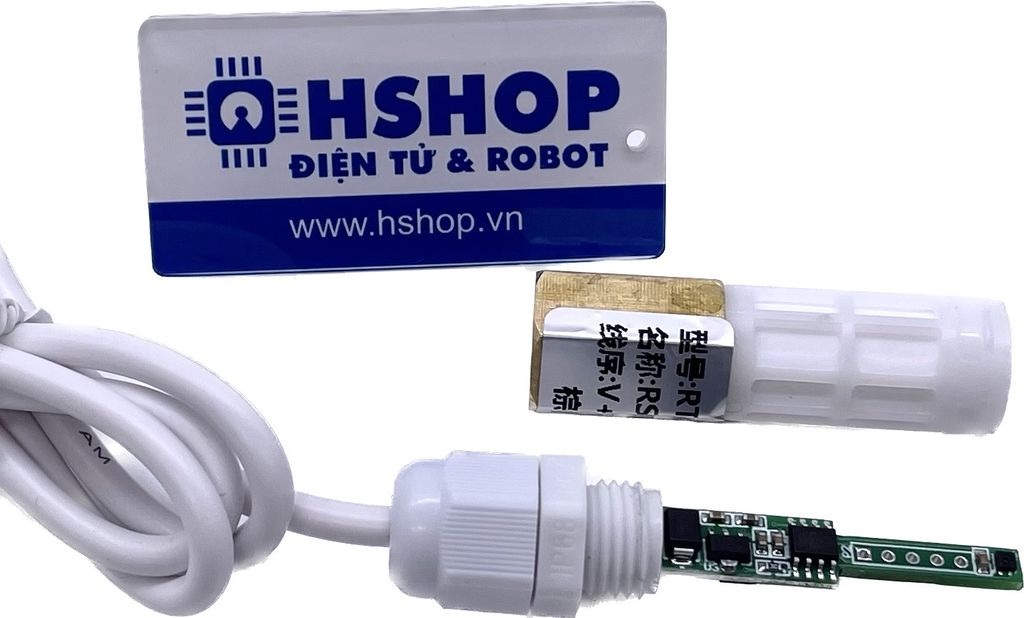

Cảm biến độ ẩm, nhiệt độ không khí SHTC3 Temperature Humidity Sensor V2 RS485 Modbus RTU được tích hợp thêm vi điều khiển và mạch giao tiếp RS485 giúp chuyển từ giao tiếp I2C của cảm biến sang giao tiếp RS485 Modbus RTU chuẩn công nghiệp với khả năng truyền xa và tín hiệu đạt độ ổn định cao.

***Lưu ý:

• Vỏ V2 có thiết kế chống bụi, nước, tuy nhiên không sử dụng cảm biến trong môi trường gập nước trong thời gian dài, các môi trường ăn mòn hoặc yếm khí lên men, ẩm mốc có thể làm hư lớp màng cảm biến và vỏ kim loại.
• Nếu cảm biến bị dơ có thể ngắt dây tín hiệu và nguồn và rửa cảm biến bằng nước tinh khiết, sau đó lau và để khô cảm biến là có thể sử dụng bình thường.

Thông số kỹ thuật:

• Model: SHTC3 V2 RS485 Modbus RTU
• Vỏ cảm biến bằng nhựa PE chống bụi, nước.
• Cảm biến phía trong: SHTC3
• Chuẩn giao tiếp: RS485 Modbus RTU
• Điện áp sử dụng: 5~28VDC
• Dòng điện tiêu thụ: < 0.05W
• Khoảng nhiệt độ đo được: -40 ~ 60 độ C, sai số 0.5 độ C, độ phân giải 0.1 độ C.
• Khoảng độ ẩm đo được: 0 ~100 %RH, sai số 4 %RH, độ phân giải 0.1 %RH
• Tốc độ phản hồi của cảm biến: 2s
• Kích thước cảm biến: 15 x 70mm
• Chiều dài dây dẫn: 50cm

Sơ đồ dây:

1. V+: Màu nâu, cấp nguồn 5~28VDC.
2. V-: Màu đen, cấp nguồn 0VDC (Mass).
3. RS485-A: Màu vàng hoặc xanh lá, dây tính hiệu RS485-A
4. RS485-B: Màu xanh dương, dây tín hiệu RS485-B

• Datasheet SHTC3.
• Tài liệu Tiếng Việt của cảm biến.
• Code mẫu Arduino.
