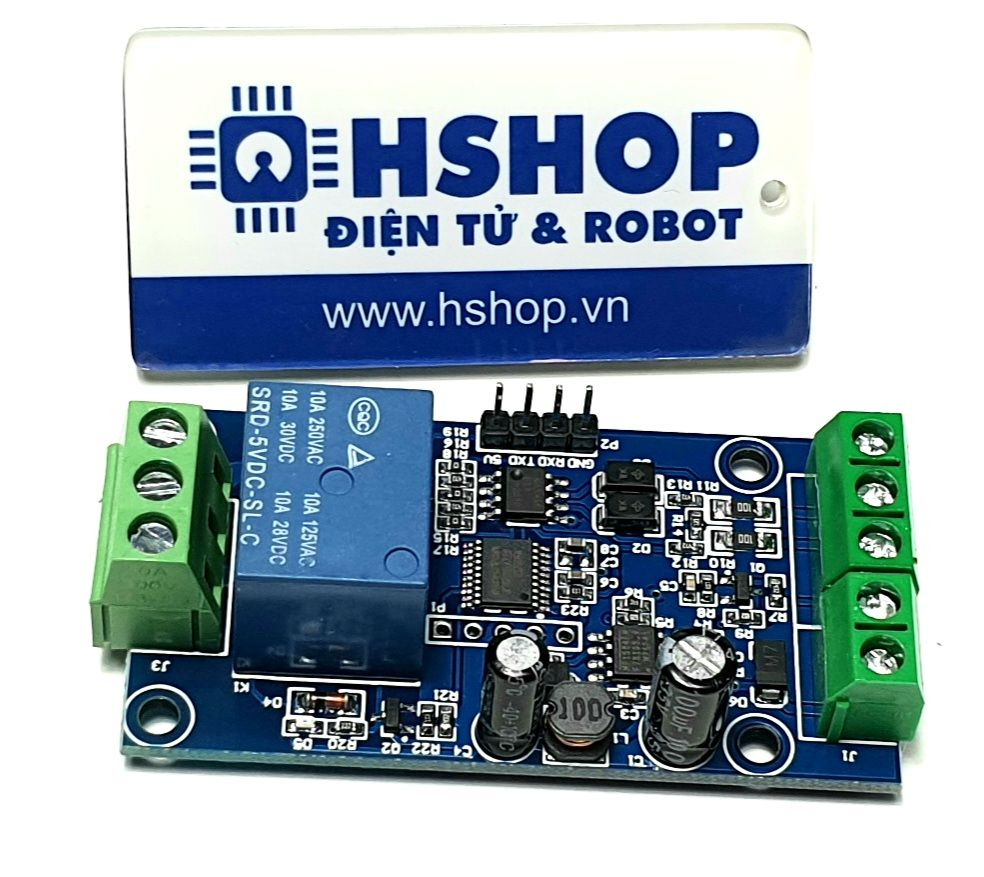

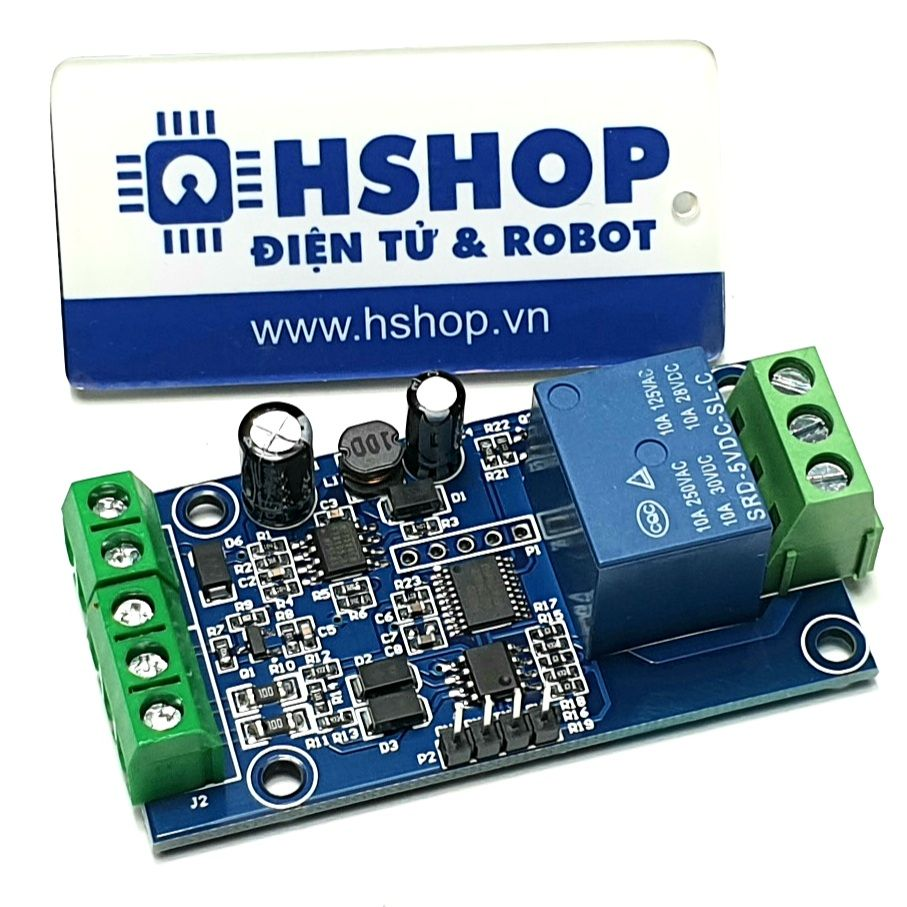

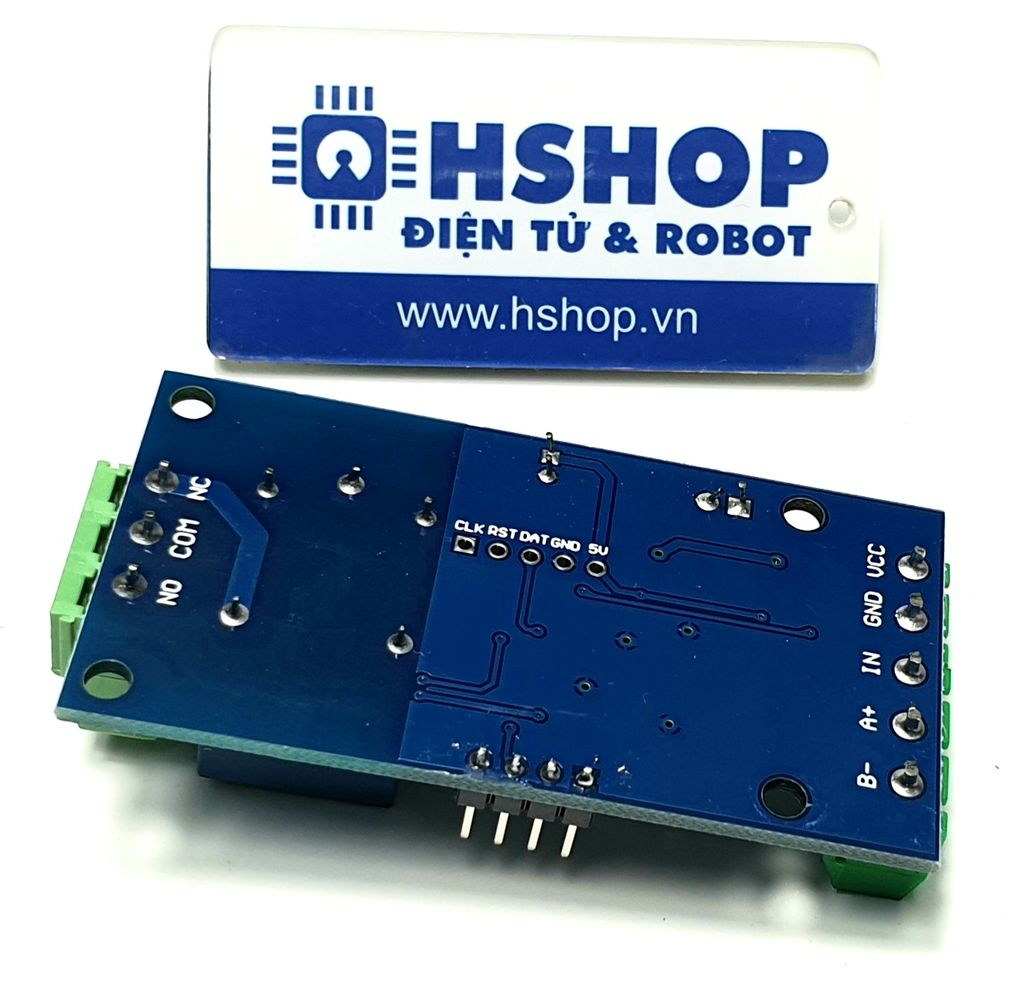

Module 1 Relay Modbus RTU RS485

Module 1 Relay Modbus RTU RS485 được sử dụng để bật tắt thiết bị thông qua Relay với thương thức truyền Modbus RTU chuẩn RS485, thích hợp với các ứng dụng điều khiển thiết bị cần độ ổn định cao với phương thức truyền Modbus RTU RS485 chuẩn công nghiệp.

Thông số kỹ thuật:

• Nguồn cấp: 7~24VDC
• Chuẩn giao tiếp: Modbus RTU RS485 / UART
• Điều khiển 1 thiết bị qua Relay
• Có thể mắc song song để điều khiển nhiều mạch qua chuẩn Modbus RTU RS485.
• Công suất tải tối đa mắc qua Relay: 250VAC/ 10A hoặc 30VDC / 10A (Để an toàn nên dùng cho tải có công suất <100W).
• Kích thước: 33 x 63mm

Hướng dẫn sử dụng

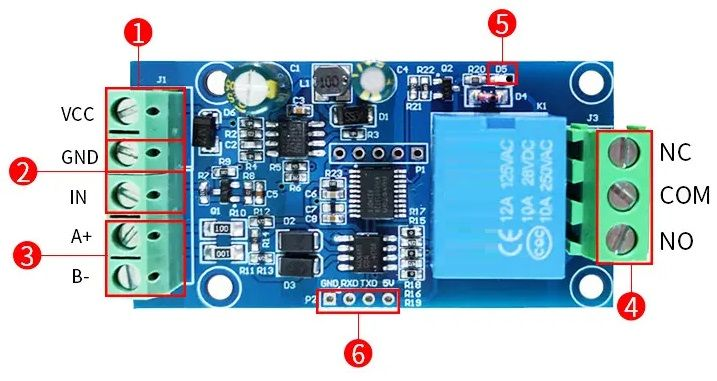

Chức năng trên mạch:

1. VCC, GND: Cấp nguồn 7~24VDC cho mạch hoạt động.
2. IN: Chân nhận tín hiệu đầu vào từ 3.3~30VDC, có thể đọc để biết mức cao thấp (High/Low) qua RS485 bằng tập lệnh của nhà sản xuất, thường dùng để đọc tín hiệu trả về của cảm biến dạng Digital.
3. A +, B-: Chân giao tiếp RS485
4. Các chân NO / NC / COM của Relay sử dụng để kết nối với thiết bị cần đóng ngắt.
5. Đèn báo Relay đang kích hoạt
6. Các chân GND RXD TXD 5V, không sử dụng các chân này.
