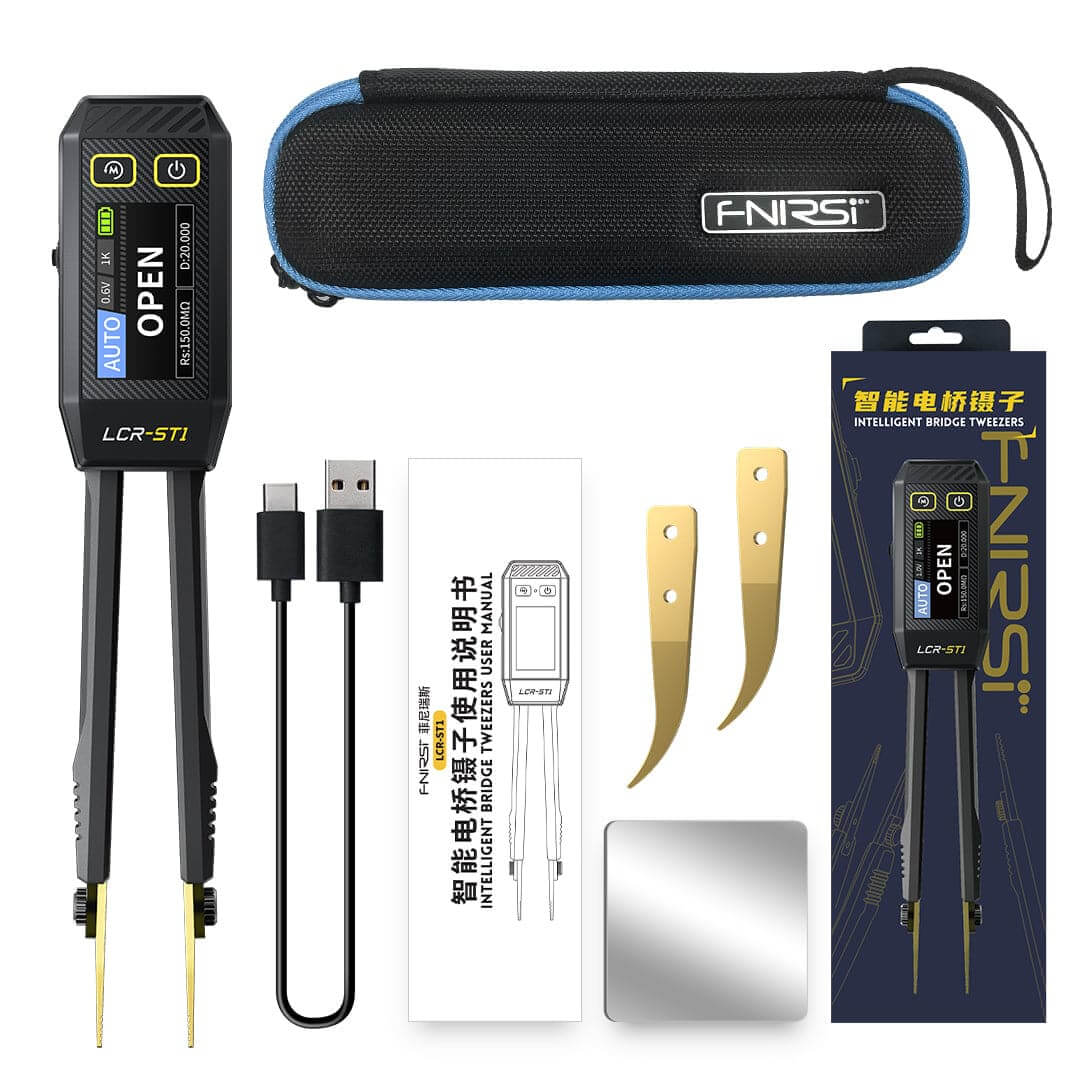

Máy đo linh kiện dán FNIRSI® LCR-ST1 Mini Smart Digital Tweezer LCR SMD ESR Tester

Lưu ý:

• Sản phẩm được bảo hành 3 tháng với các lỗi thuộc nhà sản xuất, Quý Khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng, trường hợp máy bị hư hỏng, chập cháy do sử dụng không đúng theo hướng dẫn của nhà sản xuất hoặc kết nối sai cổng quy định trên máy sẽ bị từ chối bảo hành.
• Quý Khách nên cấp nguồn hoặc sạc máy bằng Nguồn và dây USB chất lượng tốt đúng điện áp, đủ công suất theo hướng dẫn sử dụng để đảm bảo máy hoạt động tốt. Các máy sử dụng pin nên sạc đầy pin tối thiểu 1 tháng 1 lần để tránh chai pin.


Mọi thắc mắc kỹ thuật, liên hệ tư vấn xin gửi về Zalo: Hshopvn - Điện tử và Robot.

Máy đo linh kiện dán FNIRSI® LCR-ST1 Mini Smart Digital Tweezer LCR SMD ESR Tester là thiết bị đo LCR dạng nhíp (tweezer) nhỏ gọn, đa chức năng, được thiết kế chuyên dụng cho việc đo và kiểm tra linh kiện điện tử chính xác trong không gian hẹp. Thiết bị hỗ trợ đo điện trở, điện dung, điện cảm, diode và thông mạch, phù hợp cho kỹ sư, kỹ thuật viên và người học điện tử.

Sử dụng công nghệ đo tiên tiến, Máy đo linh kiện dán FNIRSI® LCR-ST1 Mini Smart Digital Tweezer LCR SMD ESR Tester đảm bảo độ chính xác và độ ổn định cao. Màn hình màu 1.14 inch hiển thị rõ ràng các thông số như ESR, D, Q, Z, giúp người dùng dễ dàng phân tích linh kiện. Thiết bị hỗ trợ 3 tần số đo (100Hz, 1kHz, 10kHz) và 2 mức điện áp test (0.3V / 0.6V RMS), đáp ứng đa dạng nhu cầu kiểm tra.

Máy đo linh kiện dán FNIRSI® LCR-ST1 Mini Smart Digital Tweezer LCR SMD ESR Tester có thiết kế dạng nhíp độc đáo giúp thao tác nhanh, chính xác với linh kiện SMD. Ngoài ra, sản phẩm còn hỗ trợ tự động nhận diện linh kiện, lưu dữ liệu và xuất file sang máy tính, mang lại hiệu quả cao trong công việc.

Tính năng nổi bật

• Thiết kế nhíp chuyên dụng cho linh kiện SMD
• Đo nhanh, chính xác, tự động nhận diện
• Hiển thị đầy đủ thông số nâng cao (ESR, Q, D…)
• Nhỏ gọn, tiện mang theo
• Hỗ trợ lưu và xuất dữ liệu

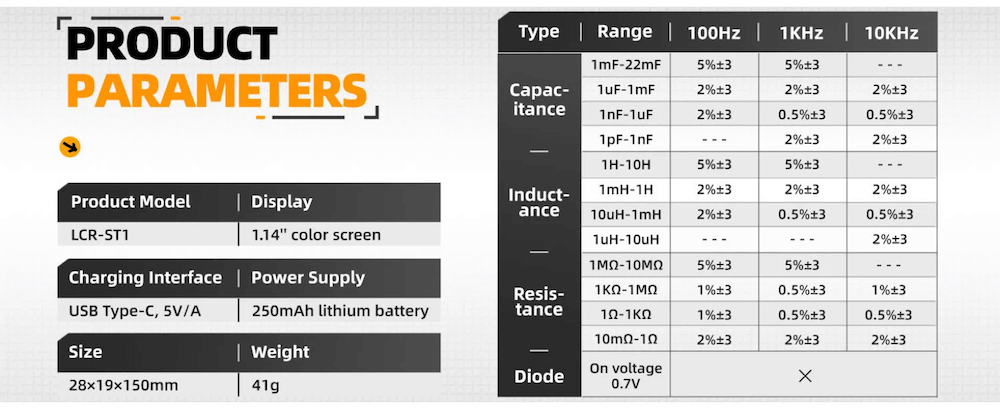

THÔNG SỐ KỸ THUẬT

1. Thông tin chung

• Thương hiệu: FNIRSI
• Model: LCR-ST1
• Màn hình: 1.14 inch màu
• Nguồn: Pin lithium 250mAh
• Sạc: Type-C (5V)
• Kích thước: 28 × 19 × 150 mm
• Khối lượng: ~41 g
• Ngôn ngữ: Tiếng Anh / Tiếng Trung

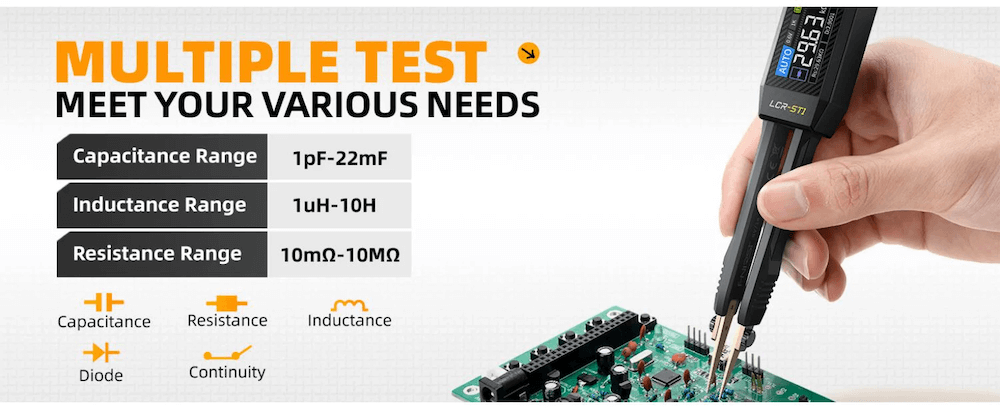

2. Dải đo

• Điện trở (R): 10 mΩ – 10 MΩ
• Điện dung (C): 1 pF – 22 mF
• Điện cảm (L): 1 µH – 10 H
• Diode: điện áp thuận ~0.7V

3. Thông số đo

• Tần số test: 100Hz / 1kHz / 10kHz
• Mức điện áp test: 0.3V / 0.6V RMS

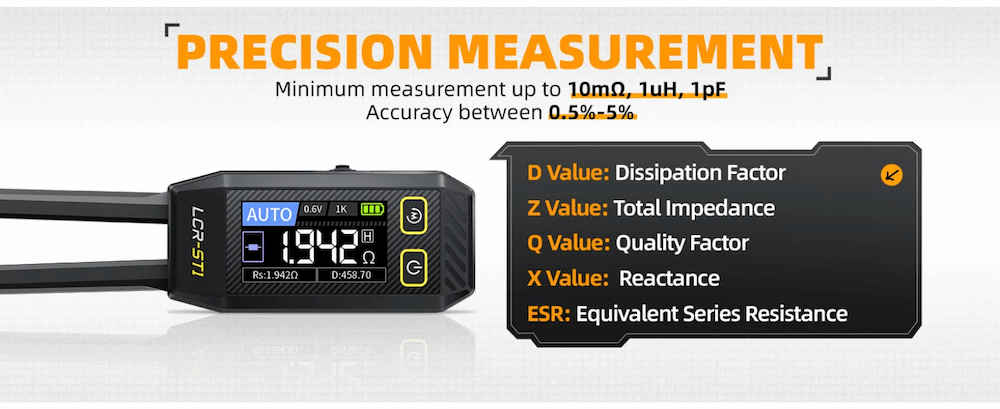

• Tham số hiển thị:
  • ESR (điện trở nội)
  • D (hệ số tổn hao)
  • Q (hệ số chất lượng)
  • Z (trở kháng)
  • X (phản kháng)

4. Tính năng

• Tự động nhận diện linh kiện
• Hiển thị thông số chính & phụ
• Lưu dữ liệu đo
• Kết nối PC xuất dữ liệu (Excel)
• Data Hold
• Tự động tắt nguồn

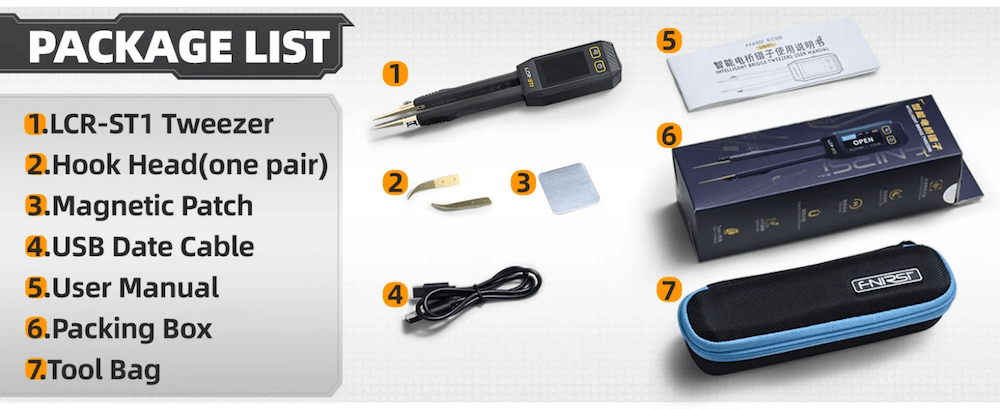

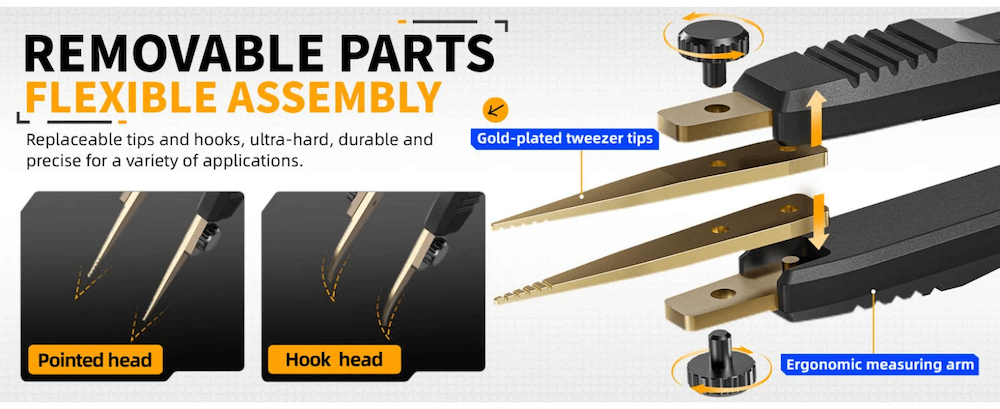

• Đầu nhíp thay thế (đầu nhọn / đầu móc)

Ưu điểm

• Rất tiện khi đo linh kiện dán (SMD)
• Thao tác nhanh, không cần que đo rời
• Phù hợp cả chuyên nghiệp và DIY
• Tiết kiệm thời gian kiểm tra linh kiện

Ứng dụng

• Sửa chữa mạch điện tử SMD
• Kiểm tra linh kiện nhanh tại chỗ
• Nghiên cứu, phát triển mạch
• Học tập và thực hành điện tử
