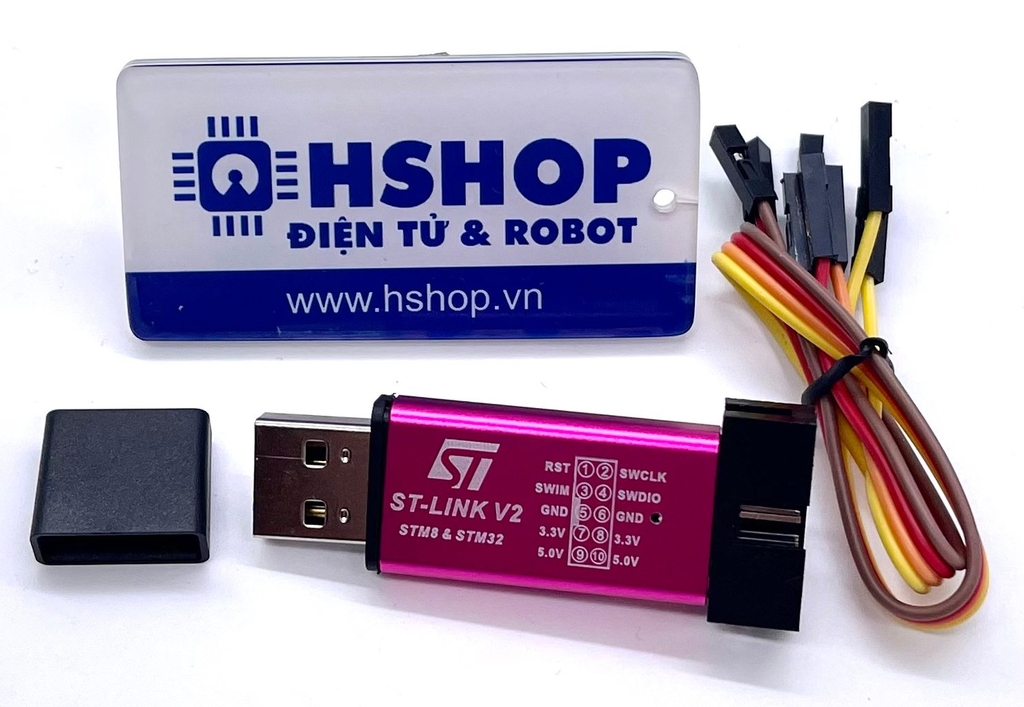

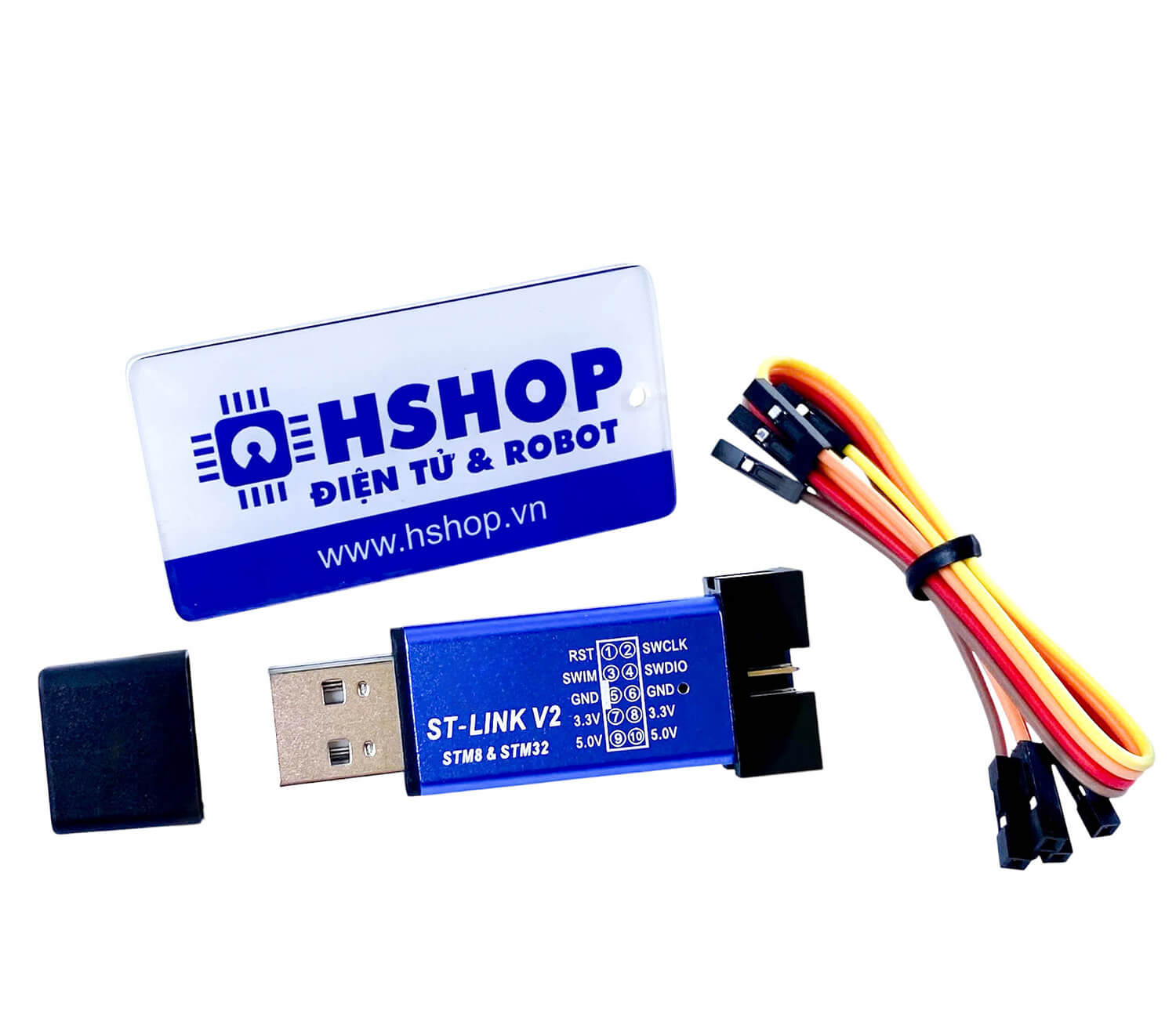

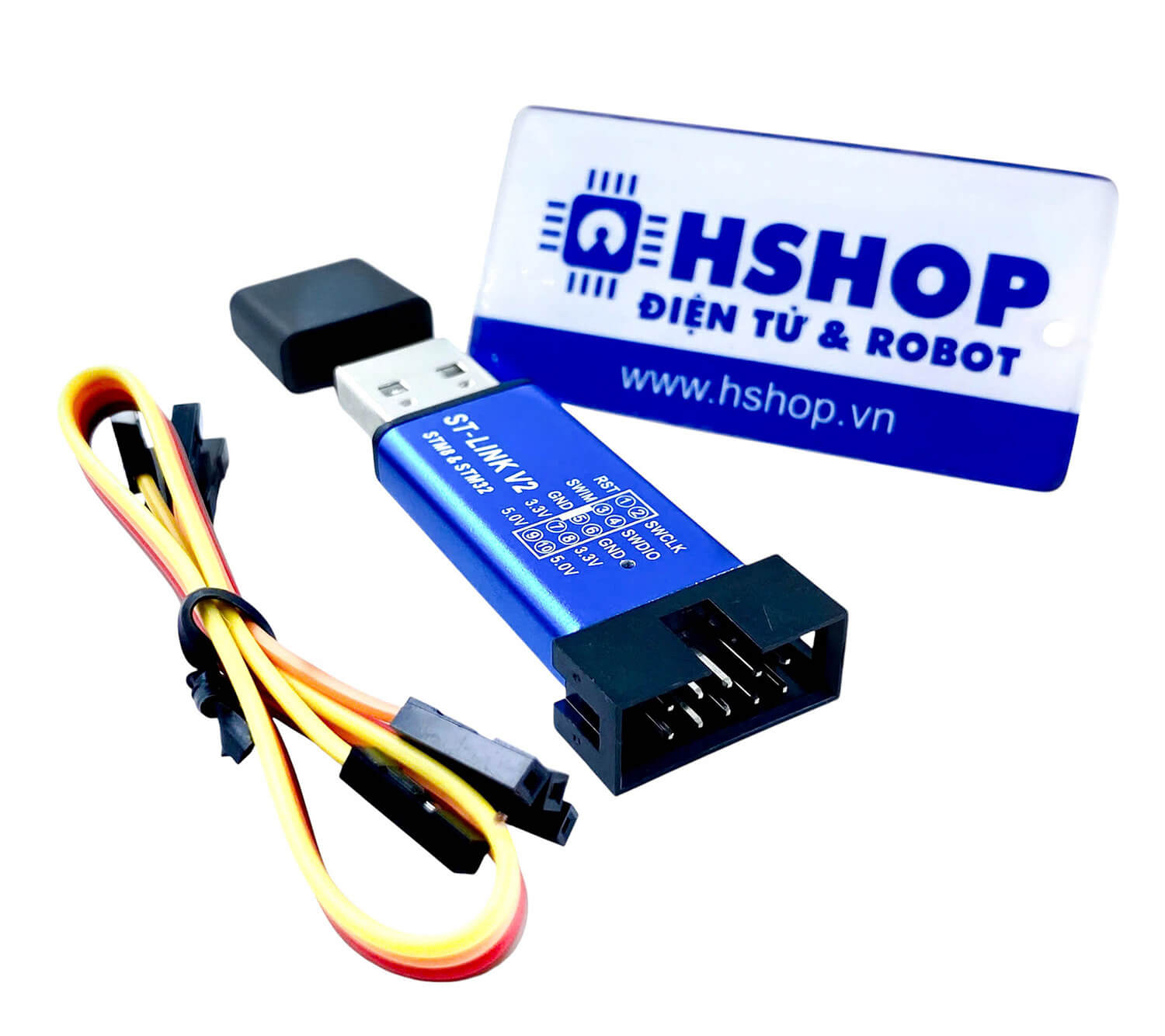

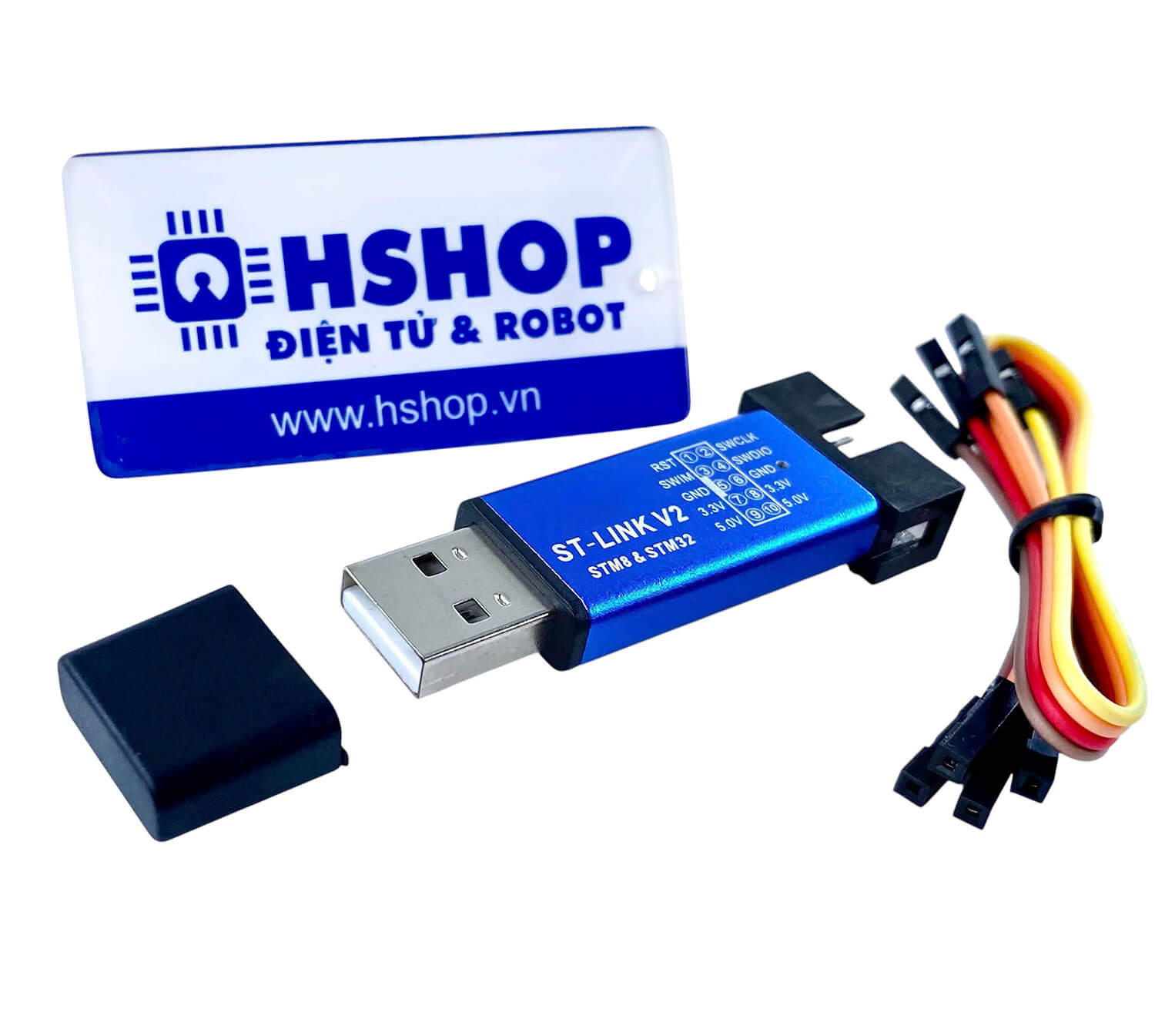

Mạch nạp USB ST-Link V2 STM8 STM32 Programmer / Debugger

Mạch nạp USB ST-Link V2 là thiết bị chuyên dụng dùng để nạp chương trình và debug cho các dòng vi điều khiển STM32 và STM8 của STMicroelectronics. Module có thiết kế nhỏ gọn, độ ổn định cao và chi phí thấp, rất phù hợp cho học tập, nghiên cứu và phát triển sản phẩm nhúng.

Mạch sử dụng IC STM32F103C8T6 chính hãng ST, cho phép cập nhật firmware mới nhất từ ST-Link Utility và đảm bảo khả năng tương thích ổn định với các phần mềm phát triển chính thức. Đây là ưu điểm lớn so với các phiên bản sử dụng IC clone không thể update firmware.

ST-Link V2 hỗ trợ đầy đủ các chuẩn giao tiếp JTAG, SWD, SWV cho STM32 và SWIM cho STM8, giúp nạp code và debug nhanh chóng, ổn định với nhiều môi trường phát triển phổ biến như Keil, IAR, STM32CubeIDE, STVD…

Thông số kỹ thuật:

• Loại thiết bị: USB Programmer / Debugger
• Hỗ trợ vi điều khiển:
  • STM32
  • STM8
• IC chính: STM32F103C8T6 chính hãng ST
• Chuẩn giao tiếp hỗ trợ:
  • JTAG
  • SWD
  • SWV
  • SWIM

Phiên bản phần mềm hỗ trợ

• ST-LINK Utility 2 trở lên
• STVD 4.2.1 trở lên
• STVP 3.2.3 trở lên
• IAR EWARM V6.20 trở lên
• IAR EWSTM8 v1.30 trở lên
• Keil RVMDK V4.21 trở lên

Sơ đồ kết nối với STM32

• RST → NRST
• SWCLK → TCK
• SWDIO → TMS
• GND → GND
• 3.3V → 3.3V

Sơ đồ kết nối với STM8

• RST → NRST
• SWIM → SWIM
• GND → GND
• 3.3V → 3.3V

Link tải Software và tài liệu chính hãng.

[MediaFire] Software and Driver ST-Link

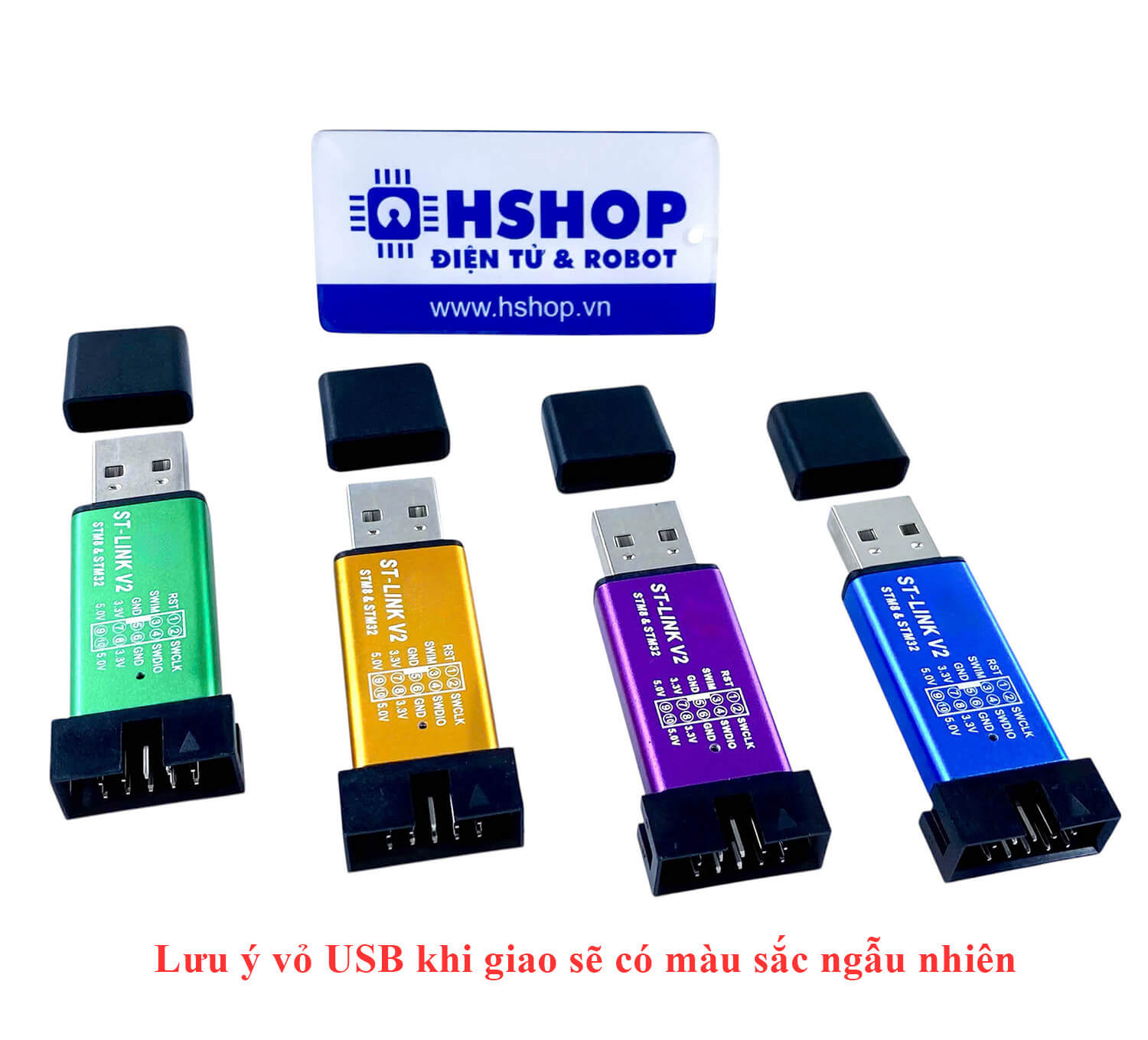

Lưu ý vỏ USB sẽ có màu sắc ngẫu nhiên như hình:
