Mạch đo điện AC đa năng 100A giao tiếp RS485 Modbus PZEM-016

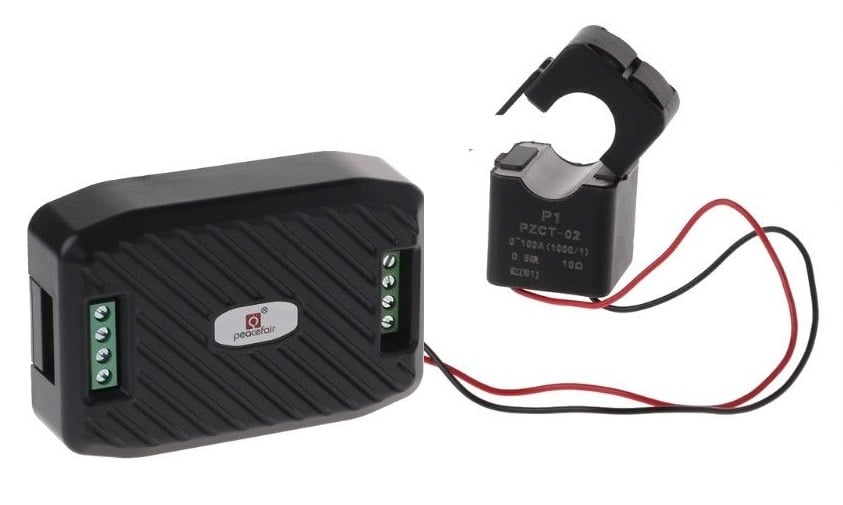

Quý Khách lưu ý phiên bản bán tại Hshop.vn kèm theo cuộn CT mở chất lượng cao PZCT-02 giúp Quý Khách dễ dàng thao tác tháo lắp.

Mạch đo điện AC đa năng 100A giao tiếp RS485 Modbus PZEM-016 được sử dụng để đo và theo dõi gần như hoàn toàn các thông số về điện năng AC của hệ thống như điện áp hoạt động, dòng tiêu thụ, công suất và năng lượng tiêu thụ, mạch sử dụng giao tiếp RS485 Modbus chuẩn công nghiệp dễ dàng kết nối truyền dữ liệu tới PLC, Vi điều kiển hoặc máy tính, thích hợp cho các ứng dụng theo dõi năng lượng, IoT,...

Mạch đo điện AC đa năng 100A giao tiếp RS485 Modbus PZEM-016 nhỏ gọn, dễ lắp đặt, sử dụng cách đo dòng cách ly an toàn và khả năng đo dòng lên đến 100A, mạch có chất lượng gia công và linh kiện tốt, độ bền cao.

Thông số kỹ thuật:

• Model: PZEM-016
• Điện áp đo và hoạt động: 80 ~ 260VAC / 50 - 60Hz, sai số 0.01
• Dòng điện đo và hoạt động: 0 ~ 100A, sai số 0.01
• Công suất đo và hoạt động: 0 ~ 26000W
• Năng lượng đo và hoạt động: 0~9999kWh.
• Giao tiếp RS485 Modbus baudrate mặc định 9600, 8, 1.

• Có opto cách ly an toàn giữa mạch đo và mạch nhận tín hiệu RS485 Modbus.
• Lưu giữ thông số năng lượng tiêu thụ trong bộ nhớ.

• Kích thước: 90 x 60.5 mm


Phần mềm kết nối máy tính.

Arduino example

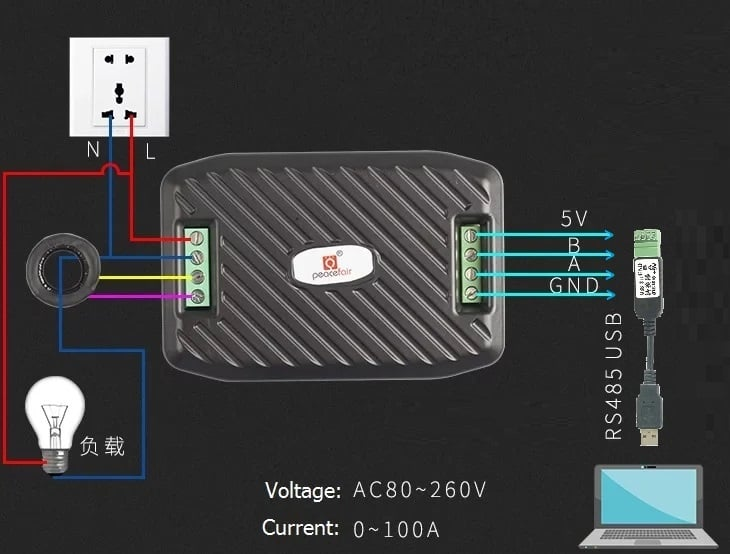

Sơ đồ kết nối:

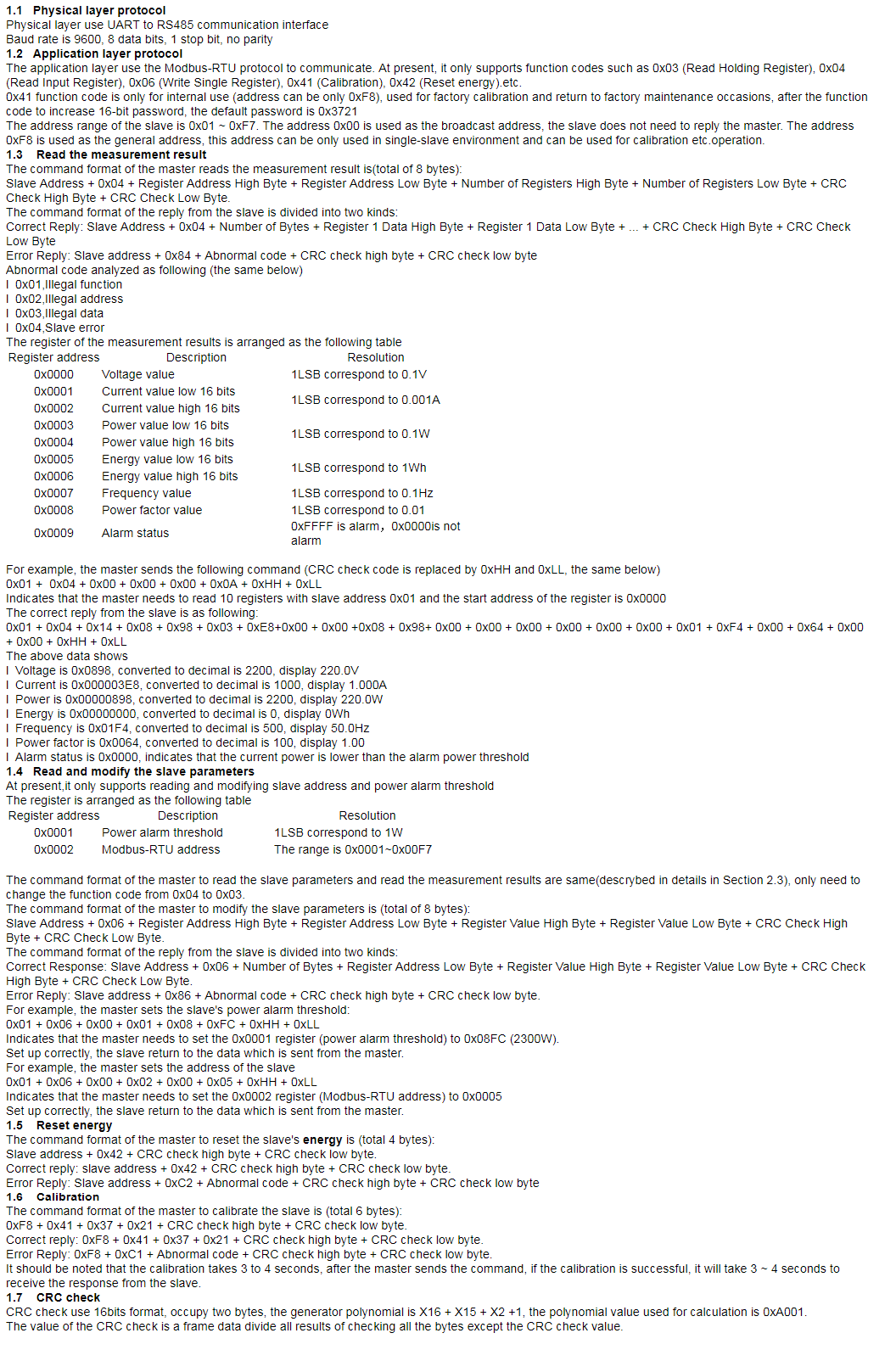

Hướng dẫn lập trình:

Lưu ý có thể mua thêm cáp chuyển USB to RS485 Converter chính hãng Peacefair như hình dưới đây với giá 95.000VNĐ:
