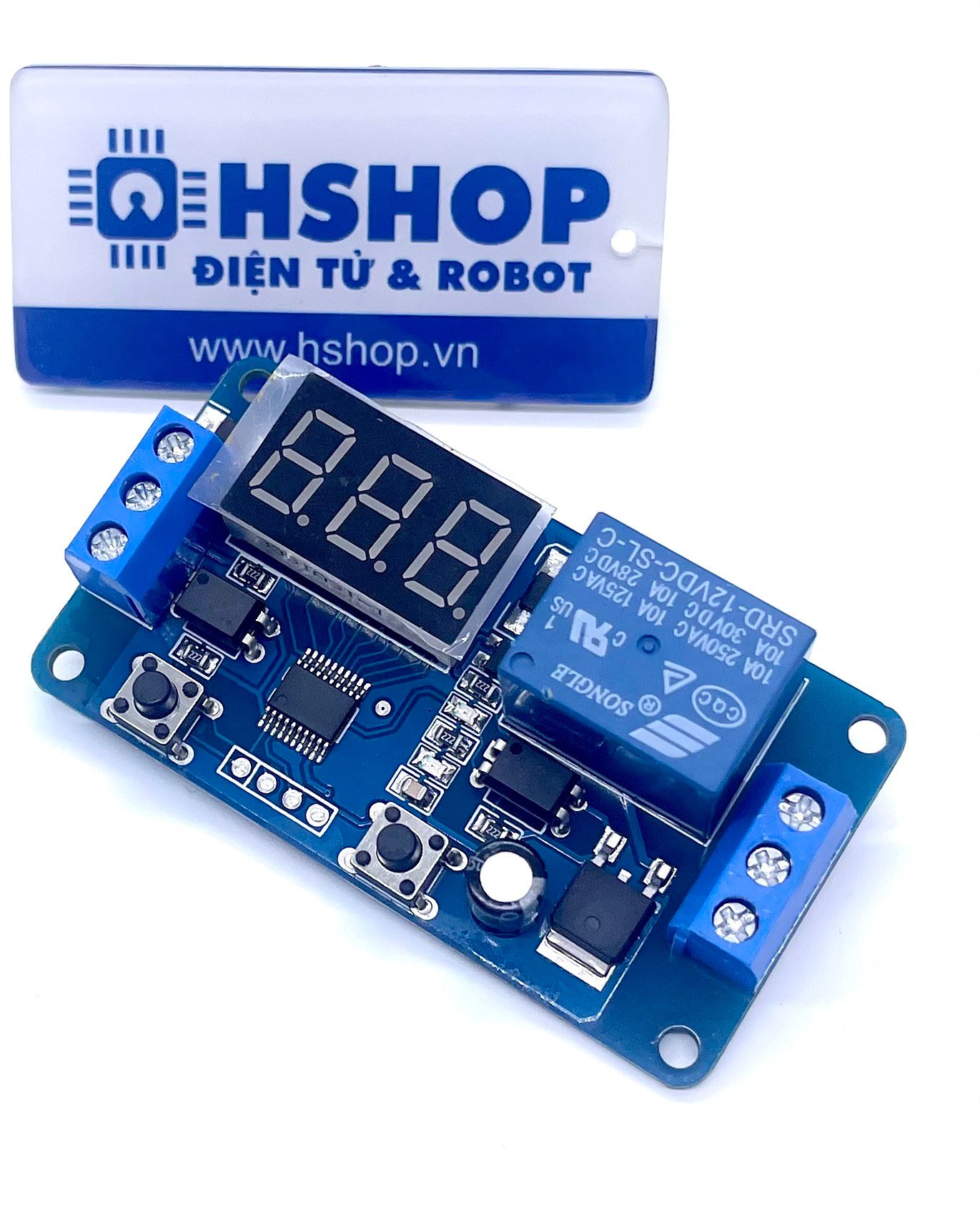

Mạch điều khiển Relay tạo trễ bật / tắt thiết bị 12VDC

Mạch điều khiển Relay tạo trễ bật / tắt thiết bị 12VDC được sử dụng để bật / tắt thiết bị trong khoảng thời gian thiết lập sẵn, tối đa 999s (khoảng 17 phút), mạch có cách sử dụng đơn giản, chỉ cần thiết lập thời gian mong muốn bằng phím điều kiển trên mạch, kích hoạt bộ đếm bằng cách nối chân IN lên mức cao VCC/12VDC, mạch sẽ tự động đếm ngược và kích relay khi bộ đếm trở về 0s.

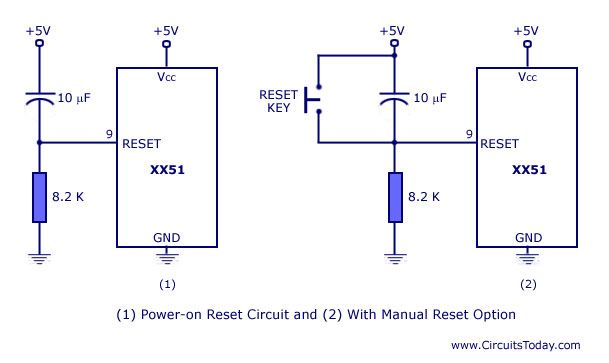

Để mạch mặc định kích IN khi khởi động và đồng thời vẫn có thể kích hoạt bằng tay, ta có thể tham khảo sơ đồ sau:

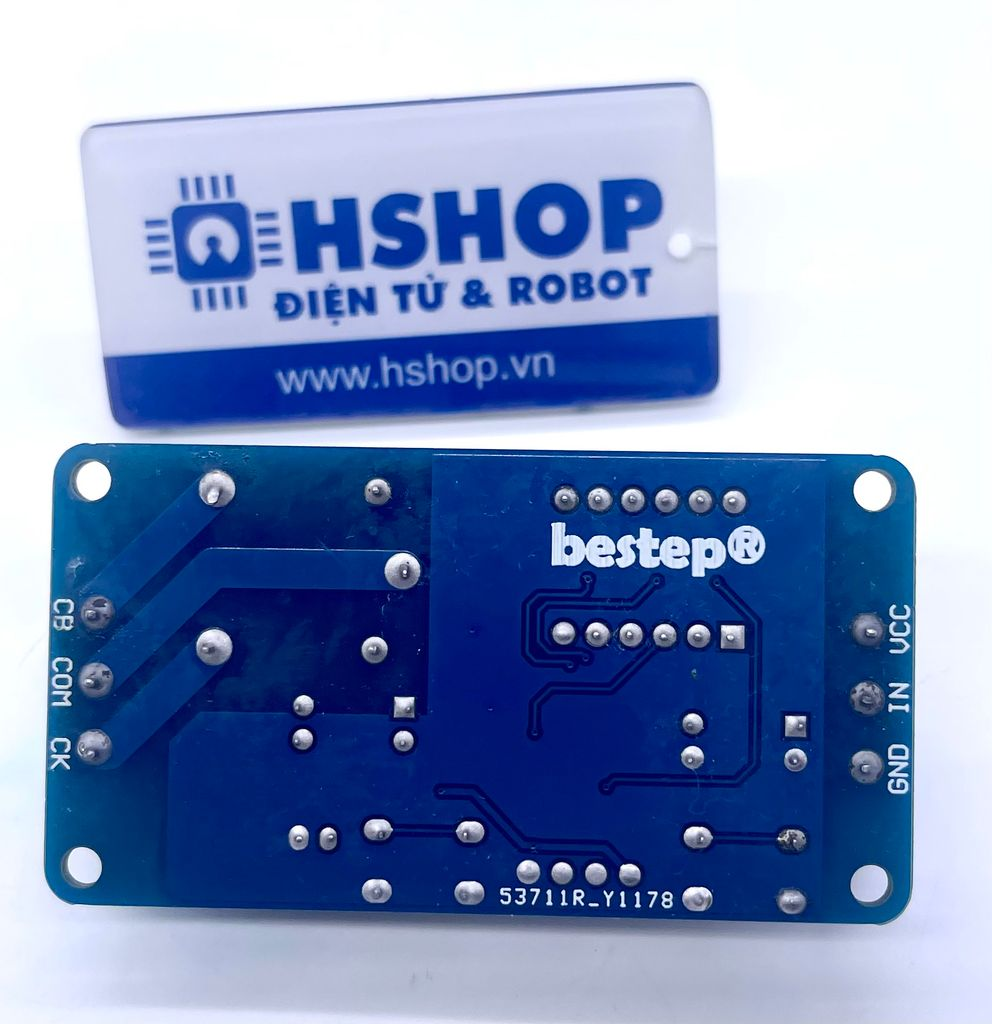

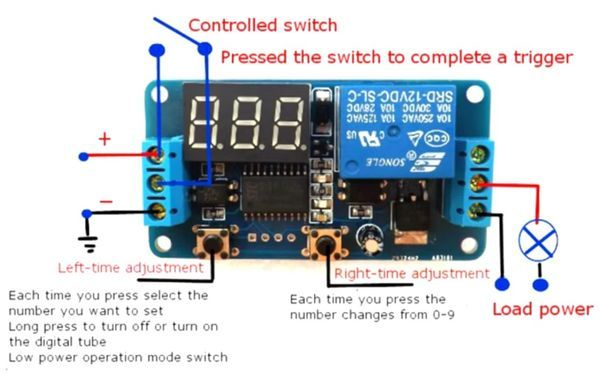

Để bật thiết bị trong khoảng thới gian định sẵn, ta nối tiếp thiết nguồn thiết bị qua tiếp điểm COM-CK, ngược lại để tắt thiết bị trong thời gian định sẵn ta nối tiếp nguồn thiết bị qua tiếp điểm COM-CB.

Thông số kỹ thuật:

• Nguồn sử dụng: 12VDC
• Dòng tiêu thụ: 50mA
• Thời gian đếm tối đa: 999s.
• Led hiển thị thời gian đếm ngược.
• Phím bấm điều chỉnh các thông số.
• Relay chịu được tải: 250VAC/10A hoặc 30VDC / 10A (Để an toàn nên dùng cho tải có công suất <100W).
• Kích thước: 63.6 × 33.1mm
