Mạch điều khiển động cơ Brushless Motor Driver DC8-24V

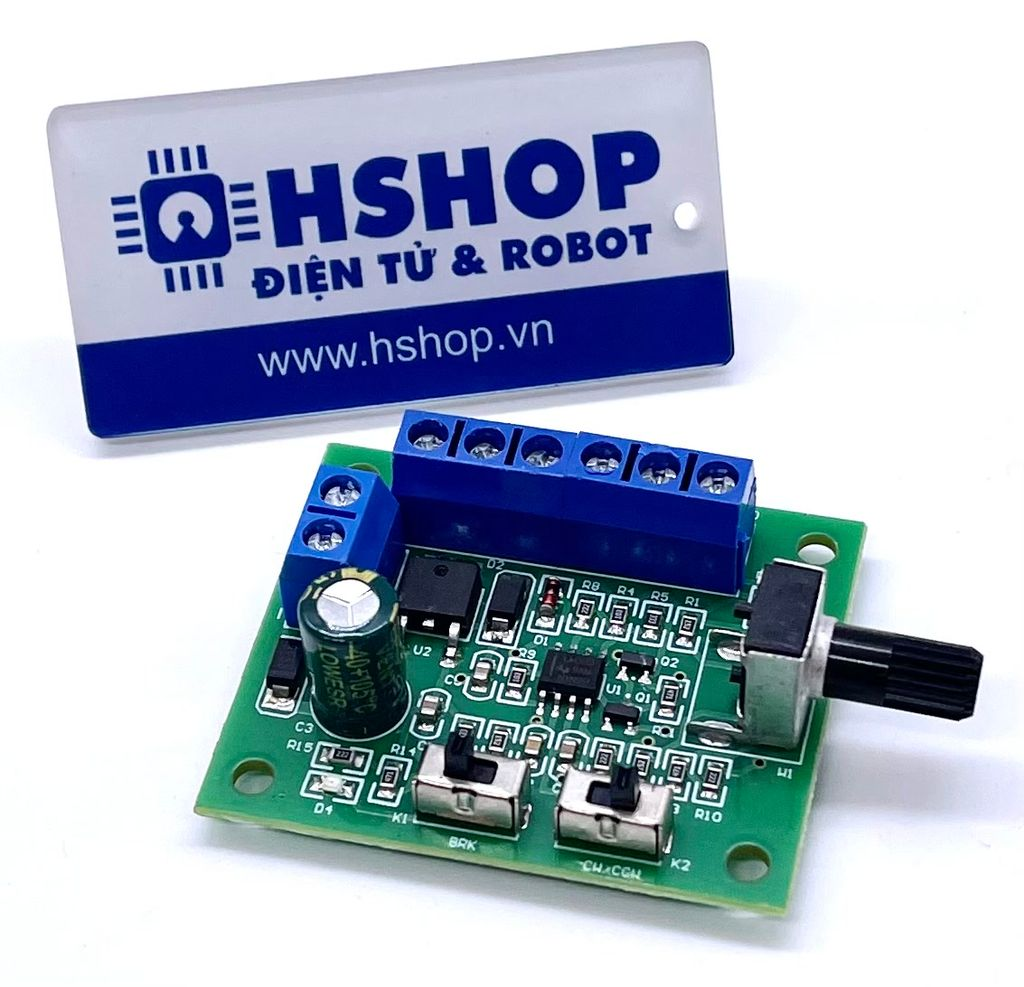

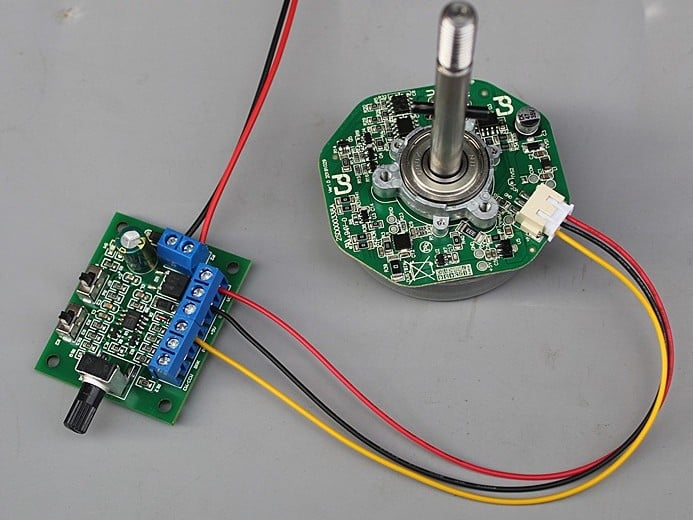

Mạch điều khiển động cơ Brushless Motor Driver DC8-24V được sử dụng để điều khiển các loại động cơ Bruhless (động cơ không chổi than) với điện áp hoạt động từ 8~24VDC, mạch có khả năng phát xung điều khiển cho động cơ với công tắc dừng hoạt động và công tắc đảo chiều tích hợp trên mạch.

Thông số kỹ thuật:

• Sử dụng để điều khiển các loại động cơ Bruless từ 8~24VDC.
• Tần số xung PWM điều khiển: 18Khz
• Tốc độ điều khiển: 0~100&%
• Tích hợp công tắc đảo chiều, công tắc dừng hoat động.
• Kích thước: 48 x 40mm

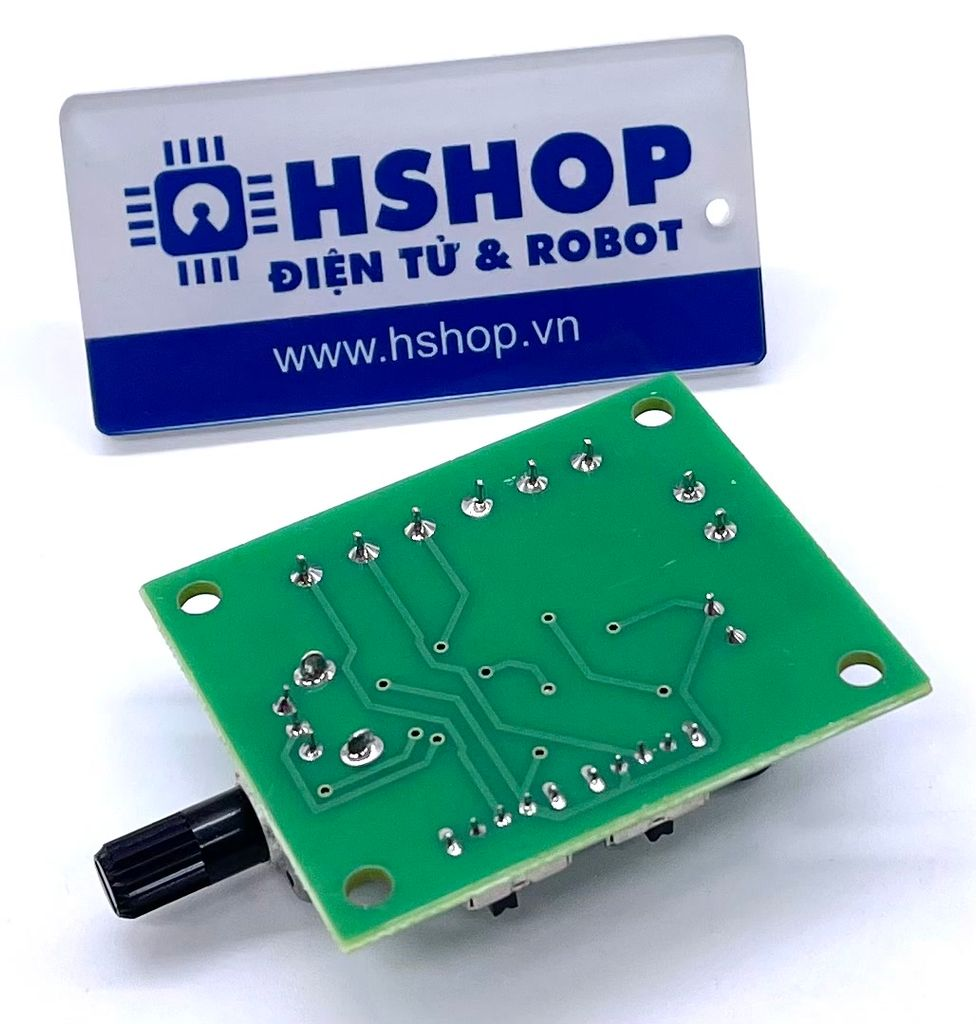

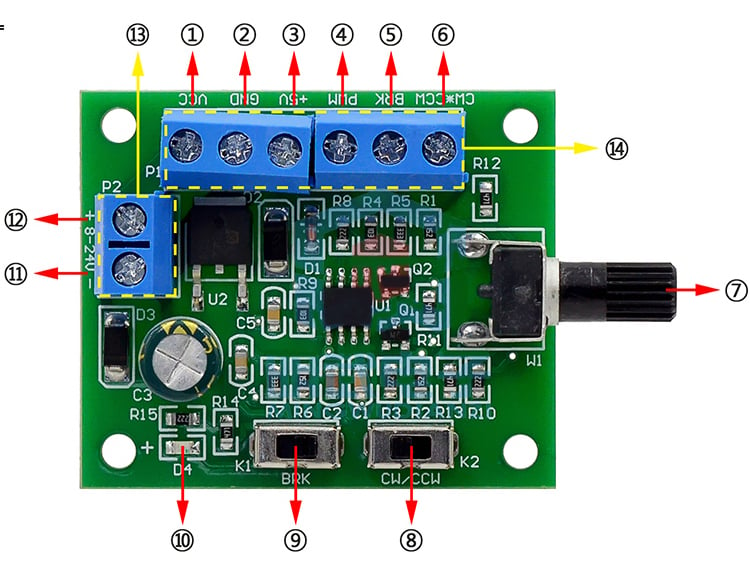

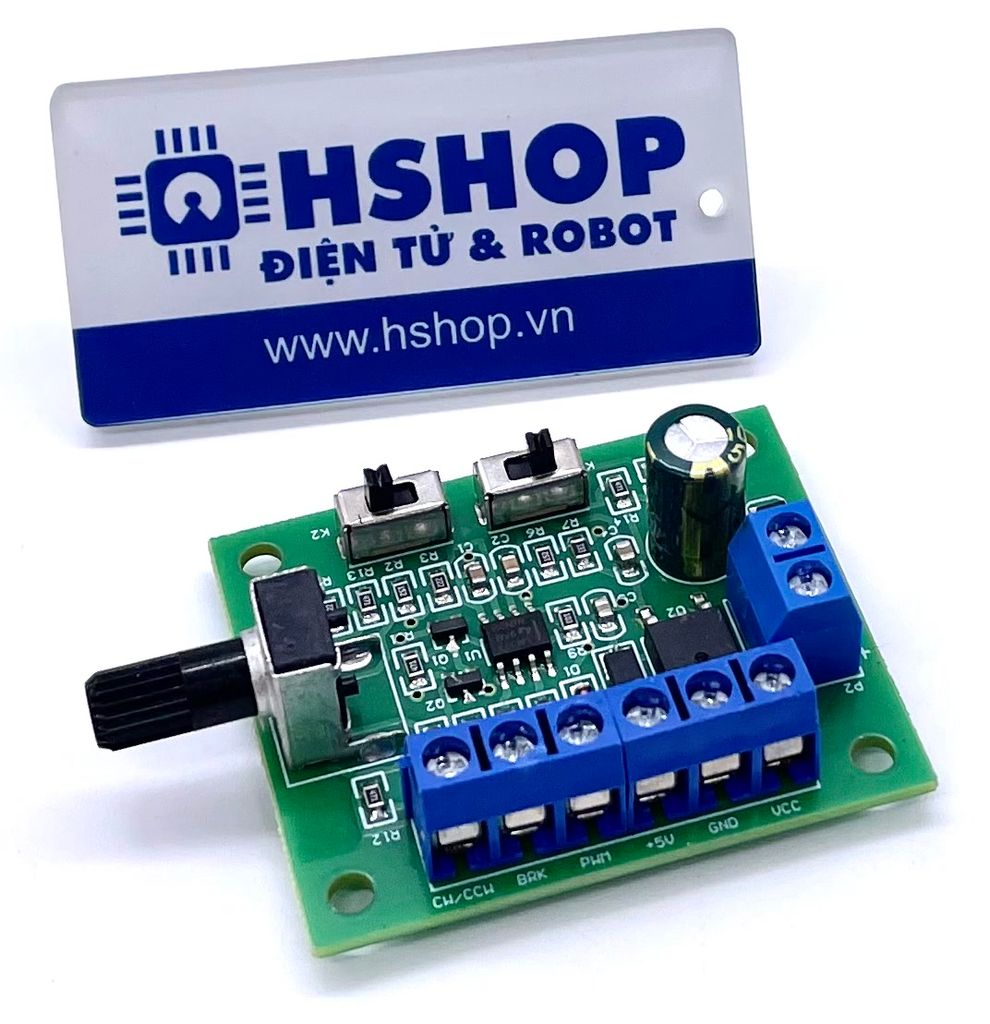

Hướng dẫn kết nối:

• Số 12 (VCC) + Số 11 (GND): Chân cấp ngu��n cho mạch hoạt động 8~24VDC.
• Số 1 (VCC) + Số 2 (GND): Chân cấp nguồn cho động cơ hoạt động, hai chân này nối song song với chân 12 + 11.
• Số 3 (+5V): Chân áp đầu ra 5VDC của mạch, lưu ý không dùng chân này để cấp nguồn cho động cơ vì dòng rất nhỏ, chỉ sử dụng để cấp mức tín hiệu giao tiếp.
• Số 4 (PWM): Chân cấp xung cho động cơ hoạt động, điện áp giao tiếp là 5VDC.
• Số 5 (BRK): Chân cấp tín hiệu dừng động cơ, điện áp giao tiếp là 5VDC.
• Số 6 (CC*CCW): Chân đảo chiều động cơ, điện áp giao tiếp là 5VDC.
• Số 7: Biến trở điều chỉnh tốc độ động cơ.
• Số 8: Công tắc đảo chiều động cơ
• SỐ 9: Công tắc dừng động cơ.
• Số 10: Đèn tín hiệu hoạt động.
