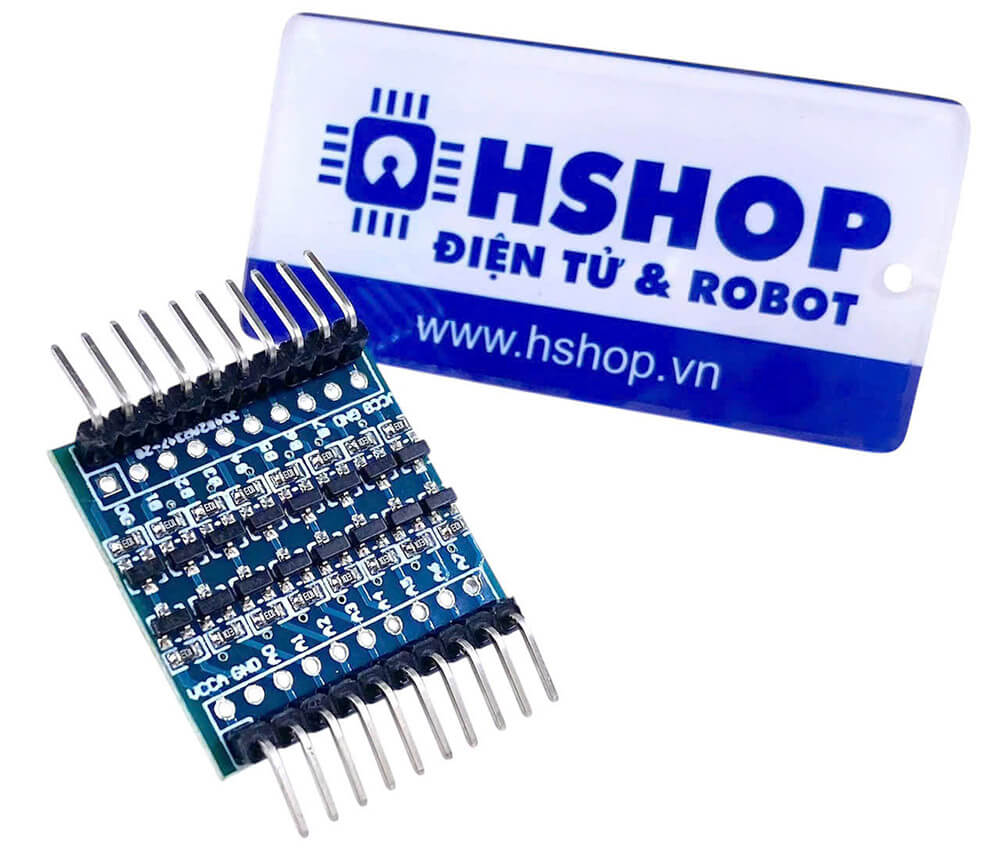

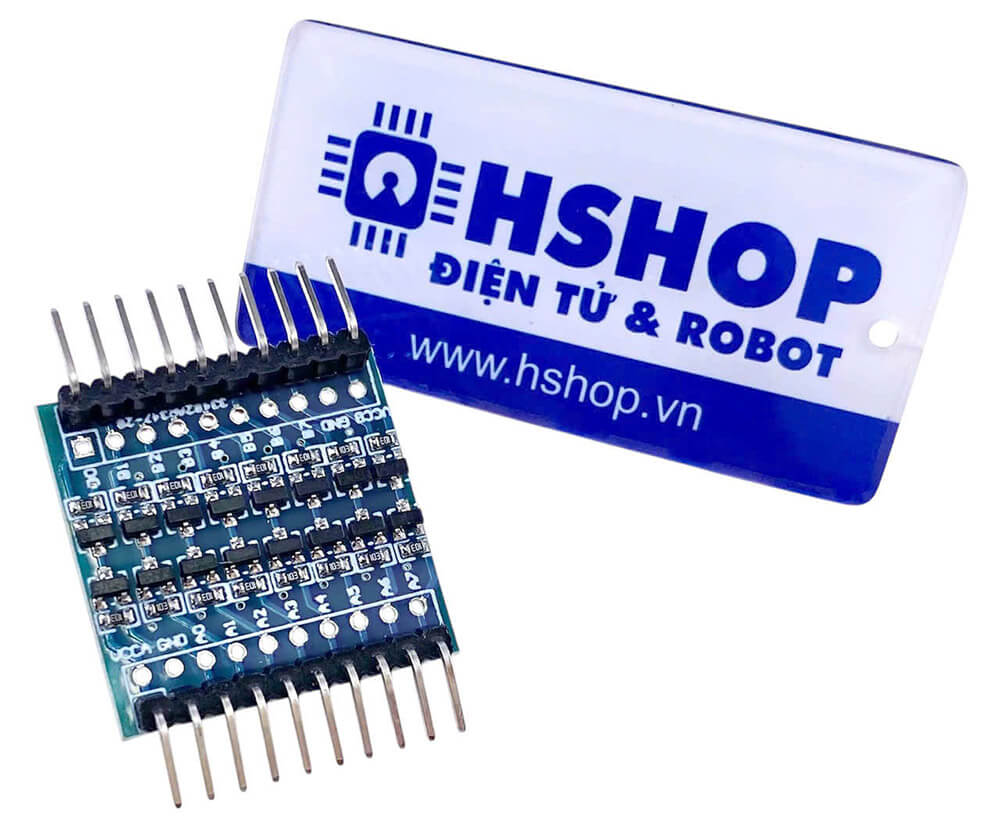

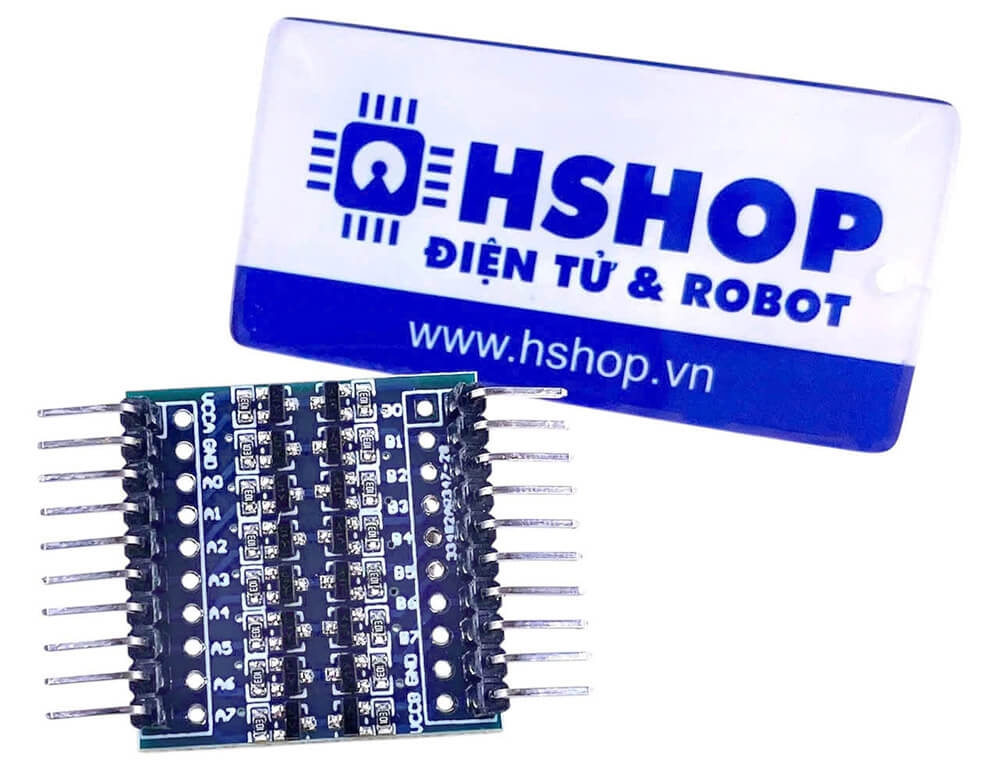

Mạch chuyển mức tín hiệu 8CH BI-DIRECTIONAL TTL LEVEL SHIFTER

Loại: Default
Thương hiệu: Import
Tình trạng: Còn hàng
Mã sản phẩm: HS0665
Giá bán:
27.000₫

Cam kết

  • Kiểm tra sản phẩm trước khi bán Kiểm tra sản phẩm trước khi bán
  • Tư vấn tận tâm Tư vấn tận tâm
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng
  • Bảo hành trách nhiệm Bảo hành trách nhiệm

Khuyến mại

  • Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các  đơn hàng nặng trên 500g)Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mạch chuyển mức tín hiệu 8CH BI-DIRECTIONAL TTL LEVEL SHIFTER được sử dụng để chuyển mức tín hiệu giữa  hai bo mạch sử dụng khác mức điện áp giao tiếp (như 3.3VDC và 5VDC), mạch sử dụng MOSFET chuyên dụng BSS138 cùng với điện trở kéo lên 10k Ohm.

Cách sử dụng: Ví dụ ta cần chuyển mức tín hiệu từ 3.3VDC sang 5VDC và ngược lại.

  1. Cấp nguồn 3.3VDC và GND vào hai chân VCCB và GND.
  2. Cấp nguồn 5VDC và GND vào hai chân VCCA và GND.
  3. Lưu ý GND của hai nguồn 3.3VDC và 5VDC sẽ nối chung với nhau.
  4. khi bạn cấp mức tín hiệu 3.3VDC vào các chân B0~B7 sẽ tự chuyển đổi sang mức 5VDC tương ứng từ chân A0~A7 và ngược lại.
  5. Mức điện áp chuyển đổi ở hai phía là từ 1.8~6VDC.

Mạch chuyển mức tín hiệu 8CH BI-DIRECTIONAL TTL LEVEL SHIFTER
