Mạch chuyển đổi tín hiệu PWM to Analog Converter

Loại: Default

Thương hiệu: Khác

Tình trạng: Còn hàng

Mã sản phẩm: HS1578

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

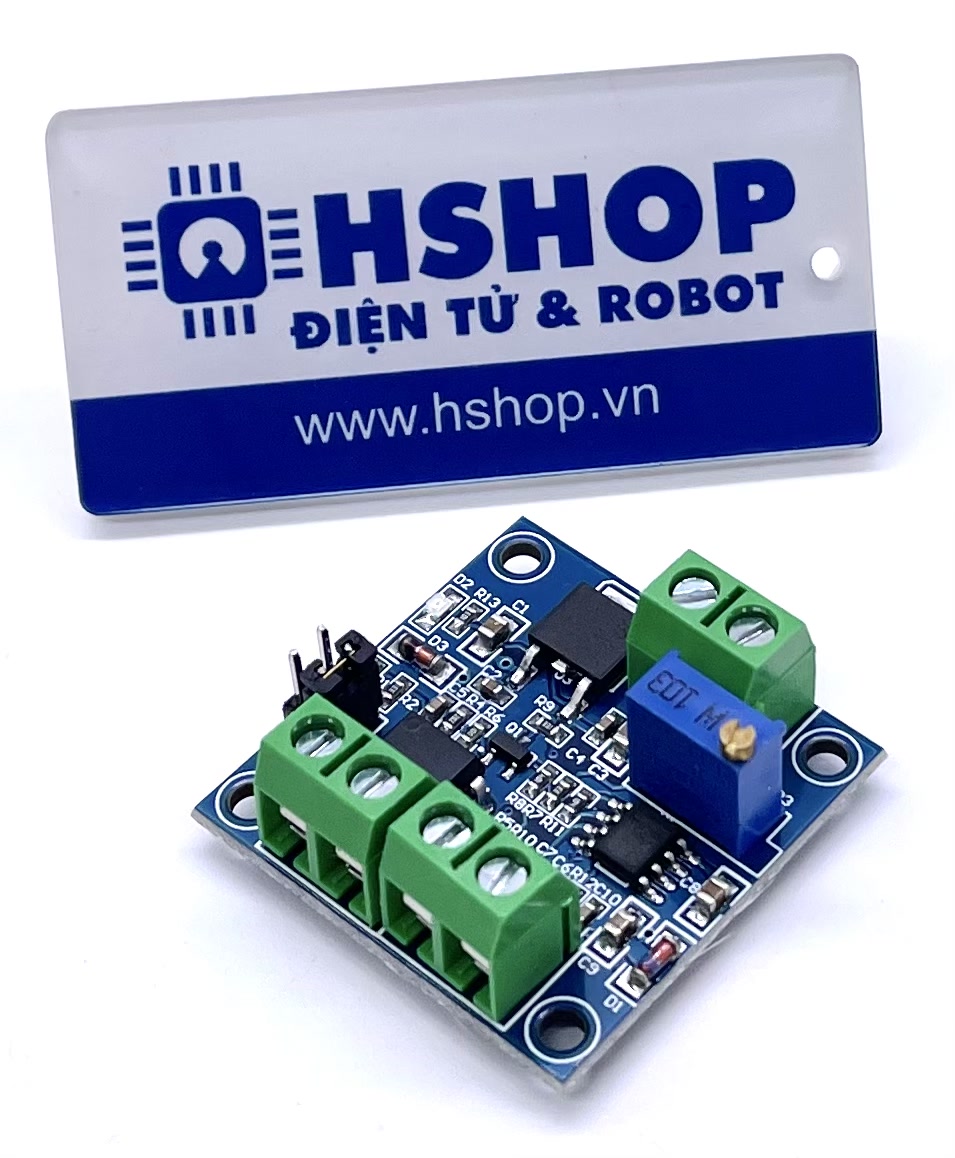

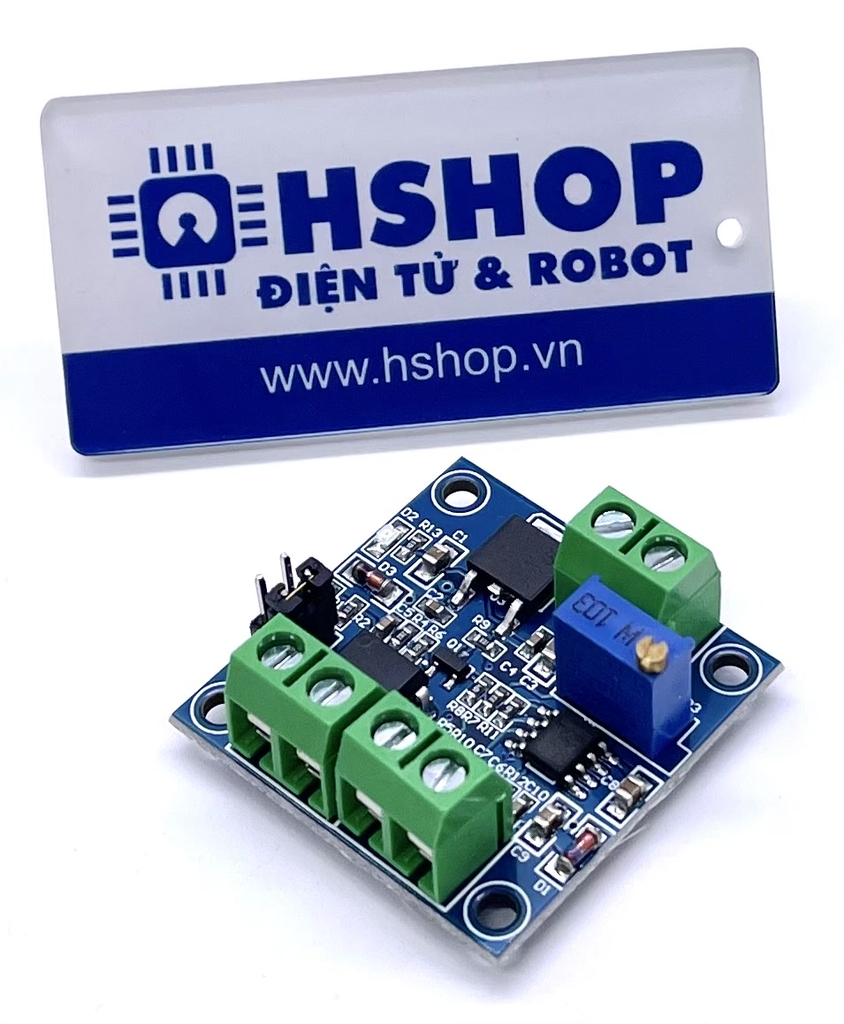

Mạch chuyển đổi tín hiệu PWM to Analog Converter được sử dụng để chuyển đổi tín hiệu độ rộng xung (duty) PWM 0~100% sang tín hiệu điện áp Analog 0~10VDC, thường được sử dụng để chuyển tín hiệu từ PLC hoặc một số mạch điều khiển trong công nghiệp.

Thông số kỹ thuật:

Điện áp hoạt động: 12~30VDC
Dòng tiêu thụ: < 100mA
Tần số xung PWM tương thích: 1KHz~3KHz

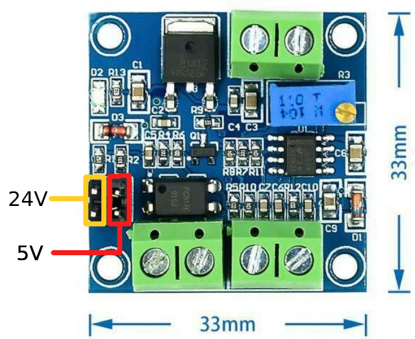

Thiết lập mức điện áp tín hiệu PWM bằng Jumper, có 2 tuỳ chọn:
- 4.5~10VDC, thiết lập Jumper ở vị trí 5V, thường được sử dụng trong với Vi điều khiển.
- 12~24VDC, thiết lập Jumper ở vị trí 24V, thường được sử dụng với PLC.
Khoảng chuyển đổi: Độ rộng xung (duty) PWM đầu vào 0~100% tương ứng với điện áp đầu ra 0~10VDC
Sai số cho phép: 5%
Kích thước: 33 x 33mm

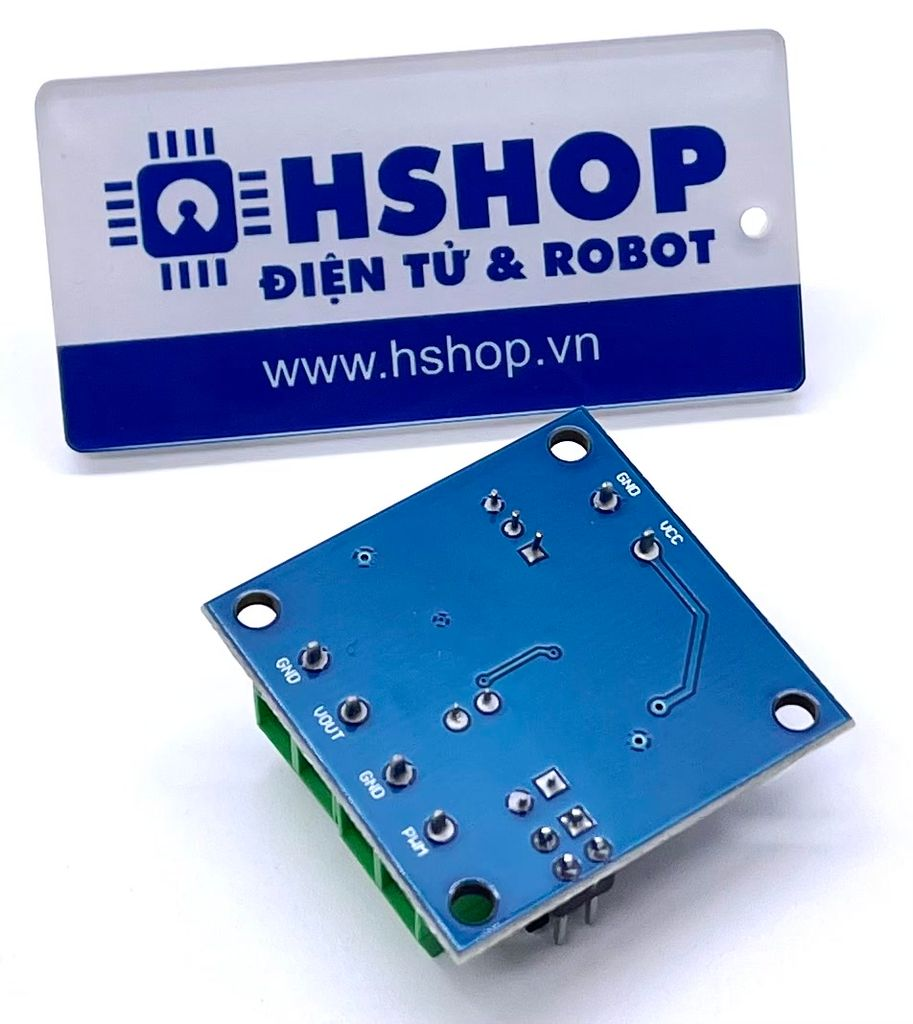

Các chân tín hiệu:

VCC: Chân cấp nguồn cho mạch hoạt động 12~30VDC
GND: Chân Ground 0VDC
PWM: Chân nhận tín hiệu PWM 0~100% (1KHz~3KHz)
GND: Chân Ground 0VDC
VOUT: Chân xuất tín hiệu điện áp Analog 0~10VDC
GND: Chân Ground 0VDC

Cách sử dụng:

Cấp nguồn cho mạch hoạt động vào chân VCC và GND
Cấp xung tín hiệu PWM với tần số 1~3Khz, độ rộng xung 50%.
Đo điện áp đầu ra ở chân VOUT, chỉnh biến trở để canh chuẩn VOUT về 5VDC (tại PWM 50%).
VOUT sẽ thay đổi 0~10VDC theo độ rộng xung PWM từ 0~100%.

Mạch chuyển đổi tín hiệu PWM to Analog Converter
