Động cơ GB37-520 DC Servo Geared Motor 12V 333RPM

Động cơ GB37-520 DC Servo Geared Motor 12V 333RPM được tích hợp Encoder Hall 2 kênh AB giúp đọc chính xác tốc độ, vị trí và chiều quay của động cơ trong các ứng dụng yêu cầu độ chính xác cao như điều khiển PID, robot tự hành, AGV, xe thông minh và cơ cấu tự động hóa.

Động cơ GB37-520 DC Servo Geared Motor 12V 333RPM có cấu tạo hoàn toàn bằng kim loại với độ bền và độ ổn định cao, phù hợp cho các mô hình robot, xe, thuyền và các hệ thống cơ điện tử. Hộp giảm tốc nhiều tỉ số truyền giúp dễ dàng lựa chọn giữa tốc độ và lực kéo phù hợp với từng ứng dụng.

Động cơ GB37-520 DC Servo Geared Motor 12V 333RPM sử dụng vật liệu chất lượng cao như lõi dây đồng nguyên chất, lá thép kỹ thuật và nam châm từ mạnh, mang lại hiệu suất hoạt động và tuổi thọ vượt trội hơn các loại động cơ giá rẻ trên thị trường.

Lưu ý: Nên bổ sung dầu hoặc chất bôi trơn cho hộp số trước khi sử dụng để động cơ hoạt động êm và bền hơn.

Thông số kỹ thuật

• Loại động cơ: GB37-520 DC Servo Geared Motor
• Điện áp hoạt động: 12VDC
• Đường kính động cơ: 37 mm
• Đường kính trục: 6 mm
• Tỉ số truyền: 30:1
• Tốc độ không tải: 333 RPM
• Tốc độ tối đa khi tải: 250 RPM
• Dòng không tải: 120 mA
• Dòng tải tối đa: 1A
• Moment định mức: 3.5 Kg.cm
• Moment tối đa: 5 Kg.cm
• Chiều dài hộp số: 22 mm

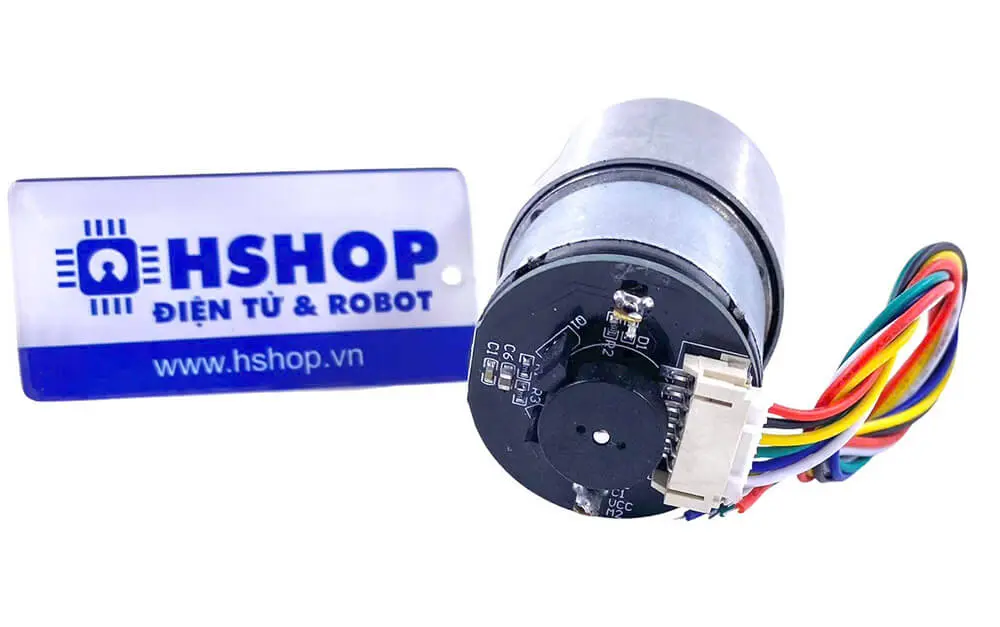

Encoder tích hợp

• Loại Encoder: Hall Sensor 2 kênh AB
• Điện áp hoạt động Encoder: 3.3V – 5VDC
• Số xung Encoder:
  • 11 xung / 1 kênh / 1 vòng Encoder
  • 22 xung khi đọc đồng thời 2 kênh
• Số xung thực tế trên trục chính:
  • 11 × 30 = 330 xung / 1 kênh / 1 vòng trục chính
• Hỗ trợ xác định:
  • Tốc độ
  • Chiều quay
  • Vị trí động cơ

Sơ đồ chân của động cơ:

1. Đỏ  - Red - M1 : Dây cấp nguồn cho động cơ.
2. Đen - Black - GND : Dây cấp nguồn cho Encoder, 0VDC.
3. Vàng  - Yellow - C1/A: Kênh trả xung A
4. Xanh lá  - Green - C2/B: Kênh trả xung B
5. Xanh dương  - Blue - VCC: Dây cấp nguồn cho Encoder 3.3~5VDC
6. Trắng  - White - M2: Dây cấp nguồn cho động cơ

Quý khách có thể mua thêm gá bắt động cơ tương thích tại đây.
