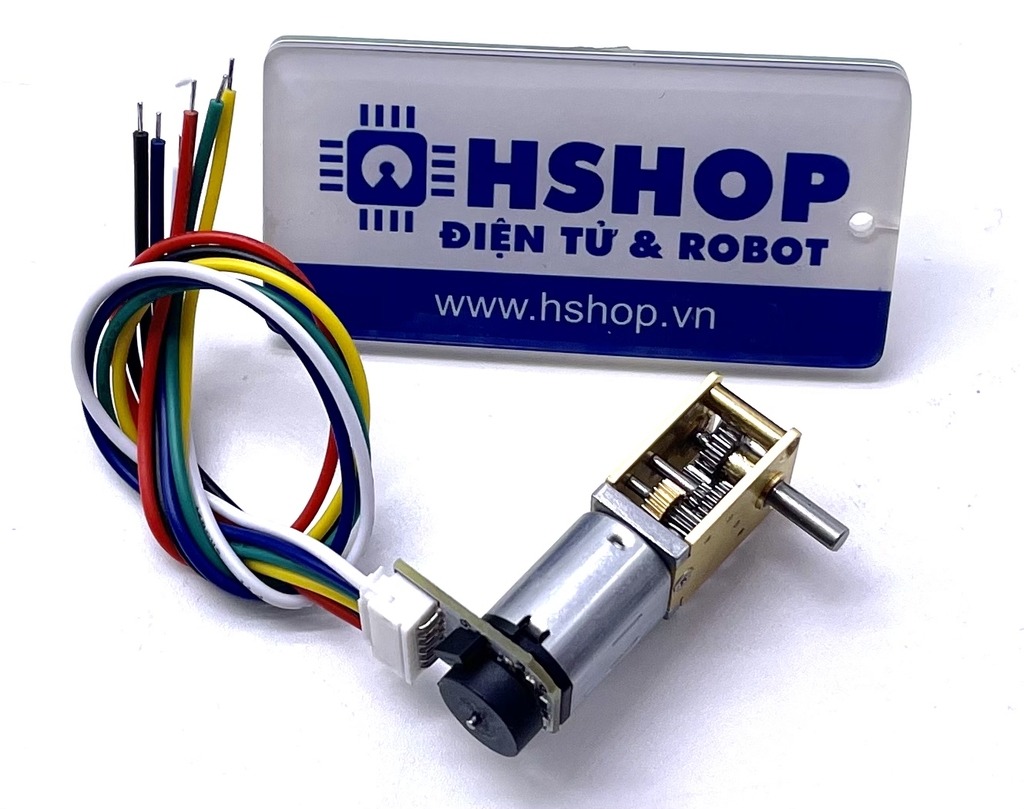

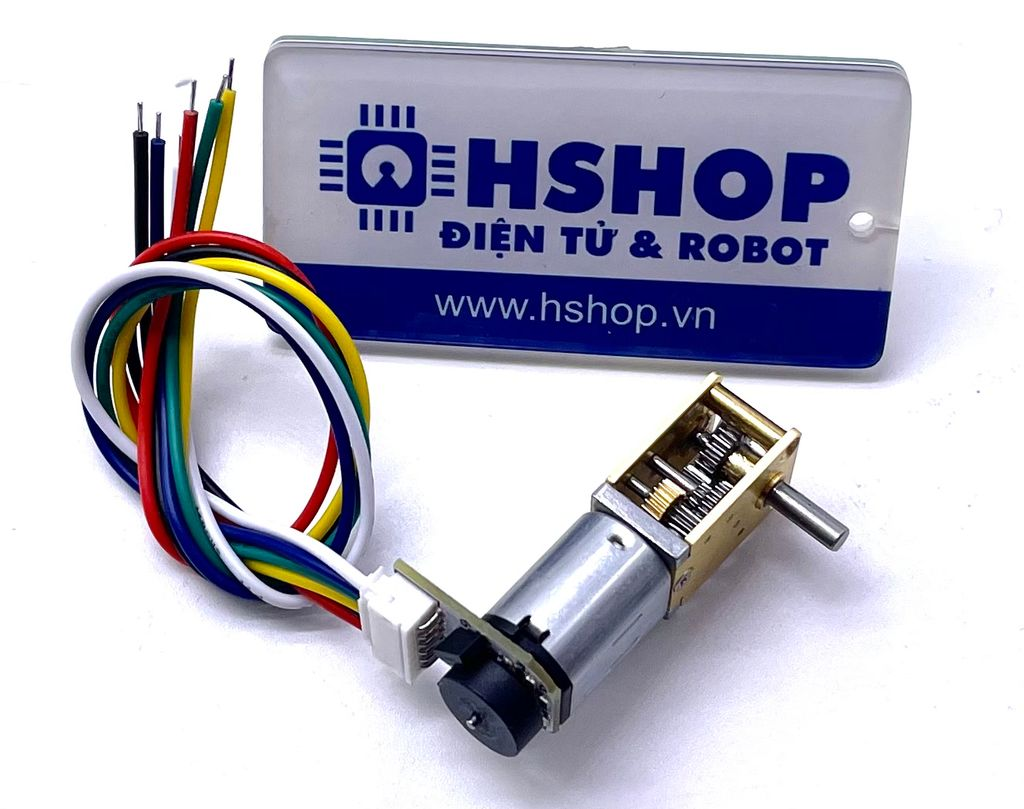

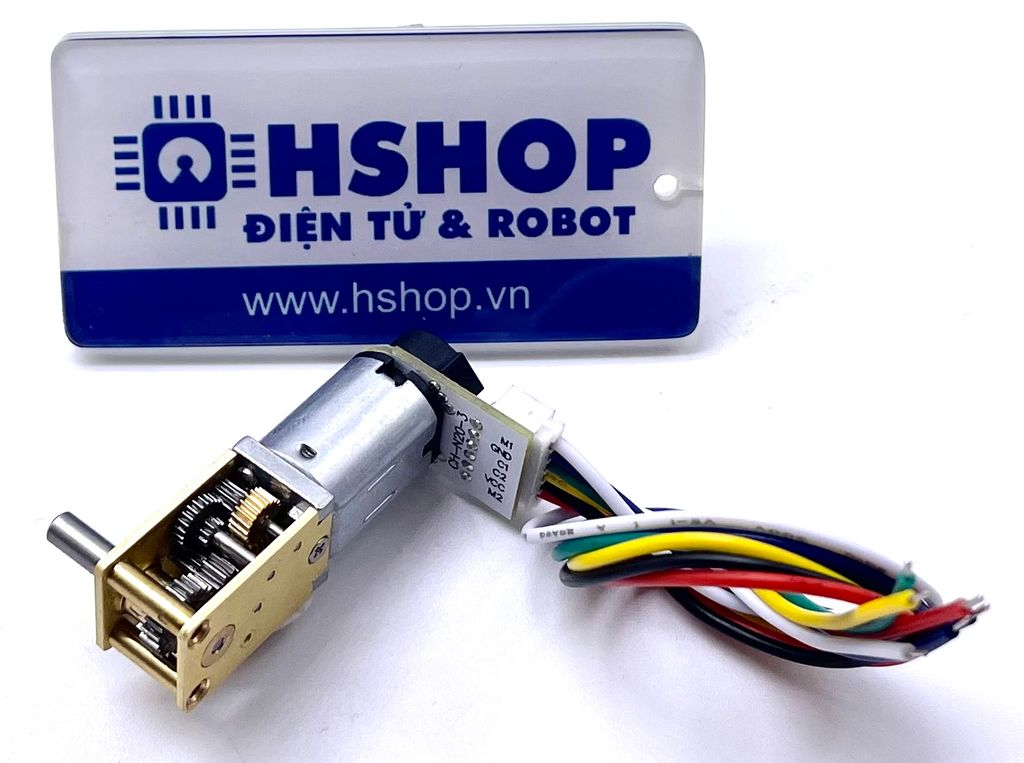

Động cơ DC Servo hộp số vuông 1218 N20 Single Axis Self-Lock DC Geared Motor

Động cơ DC Servo hộp số vuông 1218 N20 Single Axis Self-Lock DC Geared Motor có kích thước nhỏ gọn sử dụng cấu trúc hộp số vuông nên có khả năng khoá trục khi không cấp điện và cho lực kéo moment mạnh, hộp số của động cơ được làm hoàn toàn bằng kim loại cho độ bền và độ ổn định cao.

Động cơ DC Servo hộp số vuông 1218 N20 Single Axis Self-Lock DC Geared Motor đi kèm encoder 2 kênh AB giúp xác định chiều quay và có thể điều khiển động cơ với độ chính xác cao, thích hợp làm các mô hình, cơ cấu robot nhỏ cần độ chính xác cao.

Lưu ý trước khi sử dụng các bạn nên châm thêm nhớt hoặc chất bôi trơn vào hộp số của động cơ giúp động cơ chạy êm và bền hơn vì có thể trong quá trình lưu kho động cơ sẽ bị khô dầu.

Thông số kỹ thuật:

• Model: DC Servo 1218 N20 Single Axis Self-Lock DC Geared Motor
• Điện áp sử dụng: 0~12VDC.
• Điện áp cấp cho Encoder hoạt động: 3.3~5VDC, lưu ý cấp quá áp hoặc ngược chiều sẽ làm cháy Encoder ngay lập tức!
• Encoder: Cảm biến từ trường Hall, có 2 kênh AB lệch nhau giúp xác định chiều quay và vận tốc của động cơ, đĩa Encoder trả ra 7 xung/1 kênh/ 1 vòng (nếu đo tín hiệu đồng thời của cả hai kênh sẽ thu được tổng 14 xung / 1 vòng quay của Encoder).
• Số xung Encoder sau giảm tốc của mỗi kênh = 7 x [tỉ số truyền của hộp giảm tốc], ví dụ động cơ có tỉ số truyền 1:50 thì số xung tạo ra trên mỗi kênh là 7 x 50  = 350 xung / 1 vòng.

Các chân kết nối của động cơ:

• M1: Chân cấp nguồn cho động cơ (Max 12VDC).
• GND: Chân cấp nguồn cho Encoder (0VDC).
• C1: Kênh xung thứ 1 của Encoder.
• C2: Kênh xung thứ 2 của Encoder.
• VCC: Chân cấp nguồn cho Encoder (3~5VDC).
• M2: Chân cấp nguồn cho động cơ (Max 12VDC).

Quý khách có thể mua thêm gá bắt, bánh xe và các phụ khiện cho động cơ tương thích tại đây.

Bảng thông số kỹ thuật của động cơ tỉ số truyền 1:42 / 1:118, tốc độ thực tế sẽ nằm ở khoảng giữa tốc độ không tải (No Load) và tốc độ có tải (Load):
