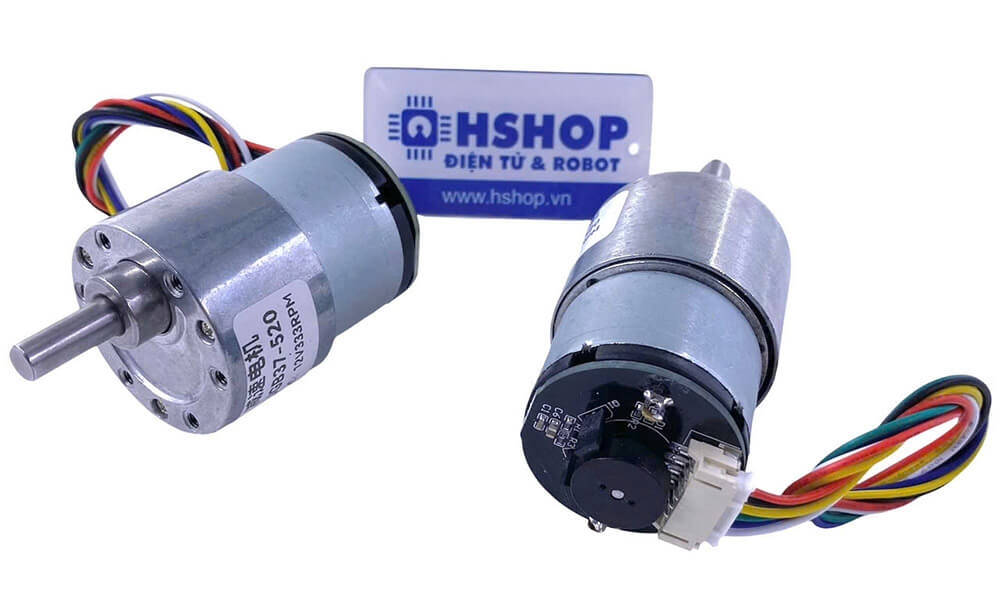

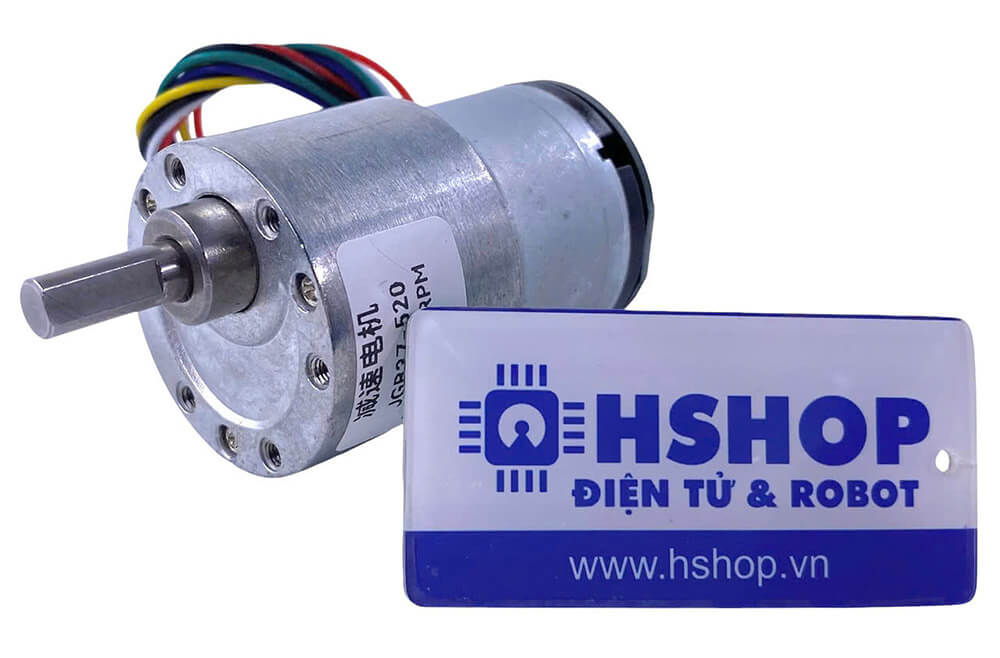

Động Cơ DC Servo JGB37-520 DC Geared Motor

Động Cơ DC Servo JGB37-520 DC Geared Motor được tích hợp thêm Encoder hai kênh AB giúp đọc và điều kiển chính xác vị trí, chiều quay của động cơ trong các ứng dụng cần độ có chính xác cao: điều khiển PID, Robot tự hành,....

Động Cơ DC Servo JGB37-520 DC Geared Motor có cấu tạo bằng kim loại cho độ bền và độ ổn định cao, được sử dụng trong các mô hình robot, xe, thuyền,..., hộp giảm tốc của động cơ có nhiều tỉ số truyền giúp bạn dễ dàng lựa chọn giữa lực kéo và tốc độ (lực kéo càng lớn thì tốc độ càng chậm và ngược lại), động cơ sử dụng nguyên liệu chất lượng cao  (lõi dây đồng nguyên chất, lá thép 407, nam châm từ tính mạnh,...) cho sức mạnh và độ bền vượt trội hơn các loại giá rẻ trên thị trường hiện nay (sử dụng lõi dây nhôm, nam châm từ  tính yếu).

Lưu ý trước khi sử dụng các bạn nên châm thêm nhớt hoặc chất bôi trơn vào hộp số của động cơ giúp động cơ chạy êm và bền hơn vì có thể trong quá trình lưu kho động cơ sẽ bị khô dầu.

Các phụ kiện có thể mua thêm:

• Khớp nối trục động cơ lục giác Hexagon Motor Coupling 12x18mm – Hshop.vn
• Khớp nối trục động cơ lục giác Hexagon Motor Coupling 12x30mm – Hshop.vn
• Khớp nối trục động cơ bánh xe Mecanum Wheel Motor Coupling – Hshop.vn

Thông số kỹ thuật:

• Điện áp sử dụng: 12VDC
• Đường kính động cơ: 37mm
• Đường kính trục động cơ: 6mmm (Tương thích với khớp nối trục 6mm)

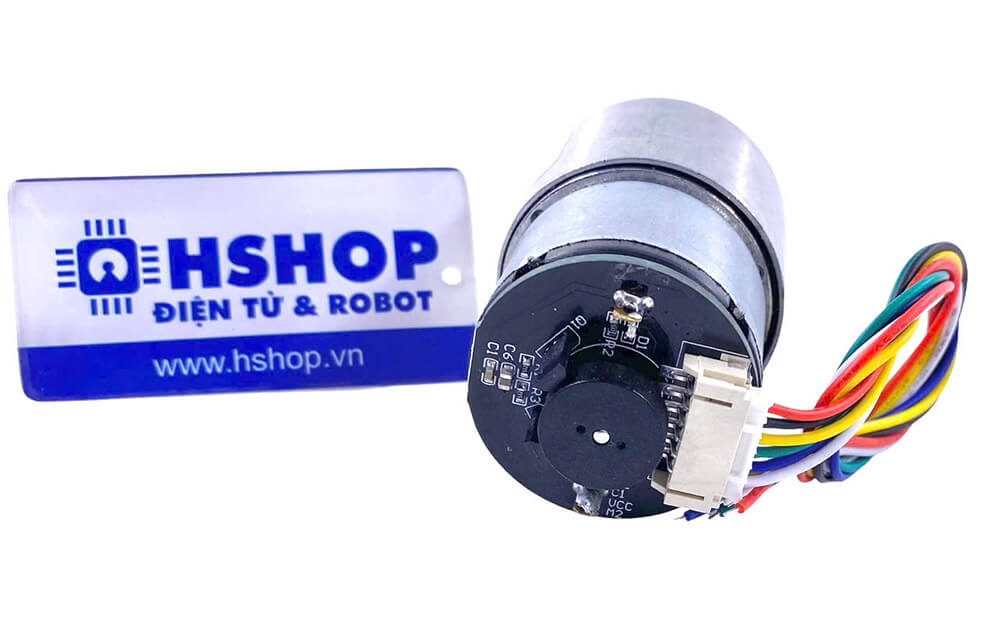

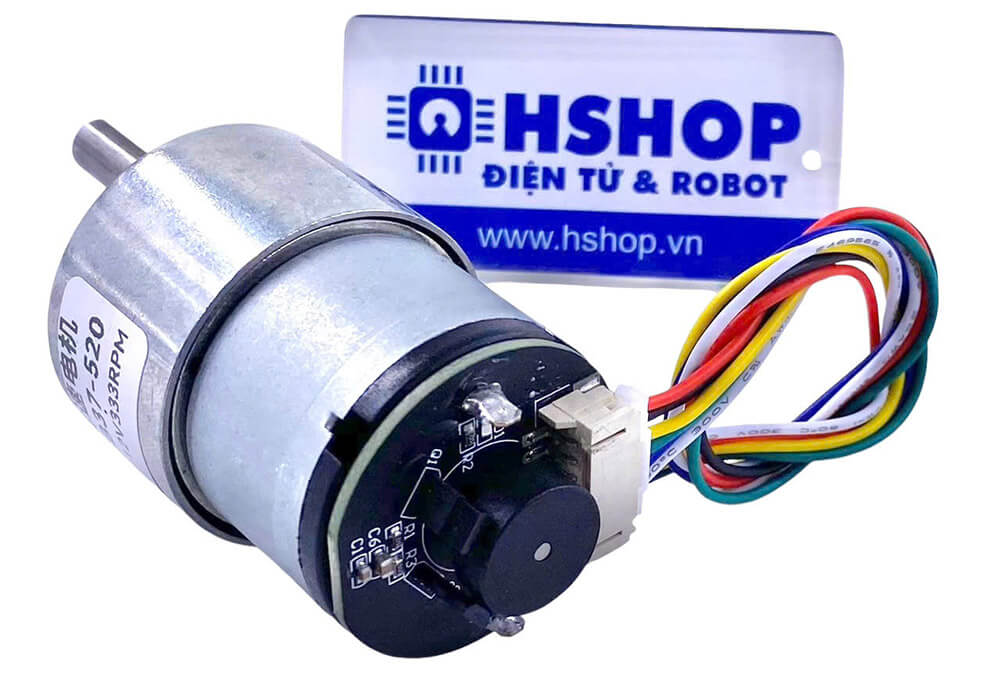

• Encoder: Cảm biến từ trường Hall, có 2 kênh AB lệch nhau giúp xác định chiều quay và vận tốc của động cơ, đĩa Encoder trả ra 11 xung/1 kênh/ 1 vòng (nếu đo tín hiệu đồng thời của cả hai kênh sẽ thu được tổng 22 xung / 1 vòng quay của Encoder).
• Cách tính số xung của mỗi kênh trên 1 vòng quay của trục chính động cơ = Tỉ số truyền x số xung của Encoder, ví dụ tỉ số 150:1 thì số xung Encoder trả ra cho 1 vòng quay của trục chính động cơ sẽ là 11 x 150  = 1650 xung / 1 kênh.
• Điện áp cấp cho Encoder hoạt động: 3.3~5VDC, lưu ý cấp quá áp hoặc ngược chiều sẽ làm cháy Encoder ngay lập tức!
• Loại 12VDC 37RPM:
  • Tỉ số truyền 270:1 (động cơ quay 270 vòng trục chính hộp giảm tốc quay 1 vòng).
  • Dòng không tải: 120mA
  • Dòng chịu đựng tối đa khi có tải: 1A
  • Tốc độ không tải: 37RPM (37 vòng 1 phút)
  • Tốc độ chịu đựng tối đa khi có tải: 28RPM (28 vòng 1 phút)
  • Lực kéo Moment định mức: 30KG.CM
  • Lực léo Moment tối đa: 35KG.CM
  • Chiều dài hộp số L: 26.5mm
  • Số xung Encoder mỗi kênh trên 1 vòng quay trục chính: 11 x 270 = 2970 xung.
• Loại 12VDC 333RPM:
  • Tỉ số truyền 30:1 (động cơ quay 30 vòng trục chính hộp giảm tốc quay 1 vòng).
  • Dòng không tải: 120mA
  • Dòng chịu đựng tối đa khi có tải: 1A
  • Tốc độ không tải: 333RPM (333 vòng 1 phút)
  • Tốc độ chịu đựng tối đa khi có tải: 250RPM (250 vòng 1 phút)
  • Lực kéo Moment định mức: 3.5KG.CM
  • Lực léo Moment tối đa: 5KG.CM
  • Chiều dài hộp số L: 22mm
  • Số xung Encoder mỗi kênh trên 1 vòng quay trục chính: 11 x 30 = 330 xung.

Sơ đồ chân của động cơ( Theo thứ tự ký hiệu trên Encoder ):

1. M1: Dây cấp nguồn cho động cơ.
2. GND: Dây cấp nguồn cho Encoder, 0VDC.
3. C1/A: Kênh trả xung A
4. C2/B: Kênh trả xung B
5. VCC: Dây cấp nguồn cho Encoder 3.3~5VDC
6. M2: Dây cấp nguồn cho động cơ

Quý khách có thể mua thêm gá bắt động cơ tương thích tại đây.

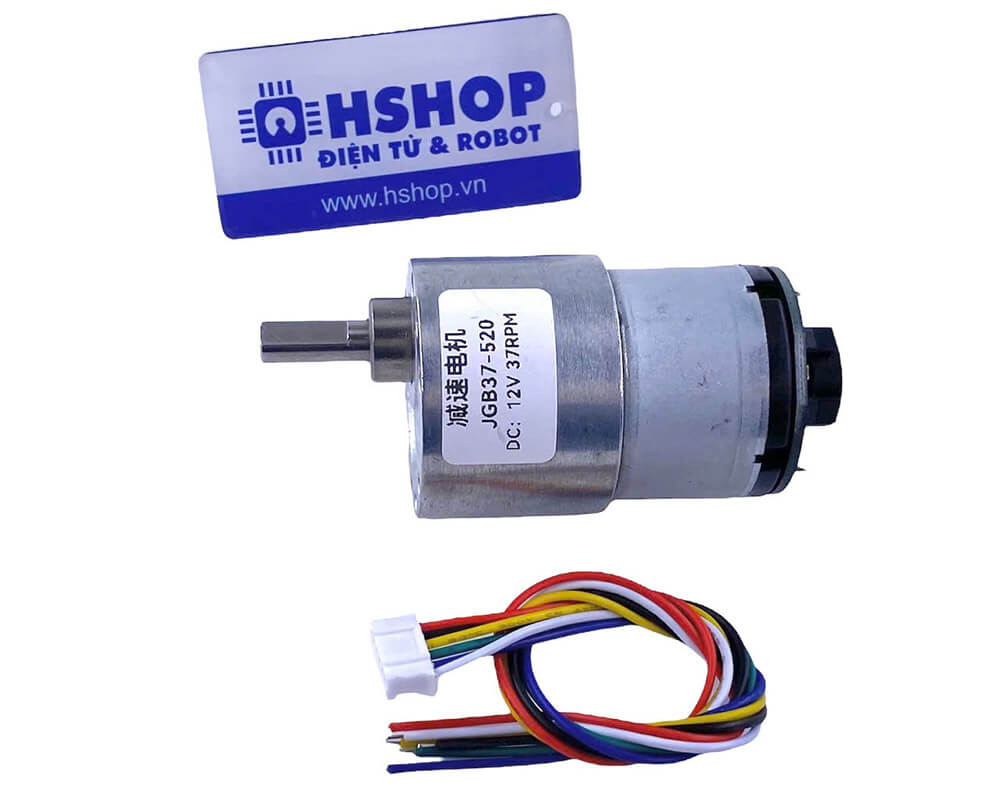

Loại 12VDC 37RPM

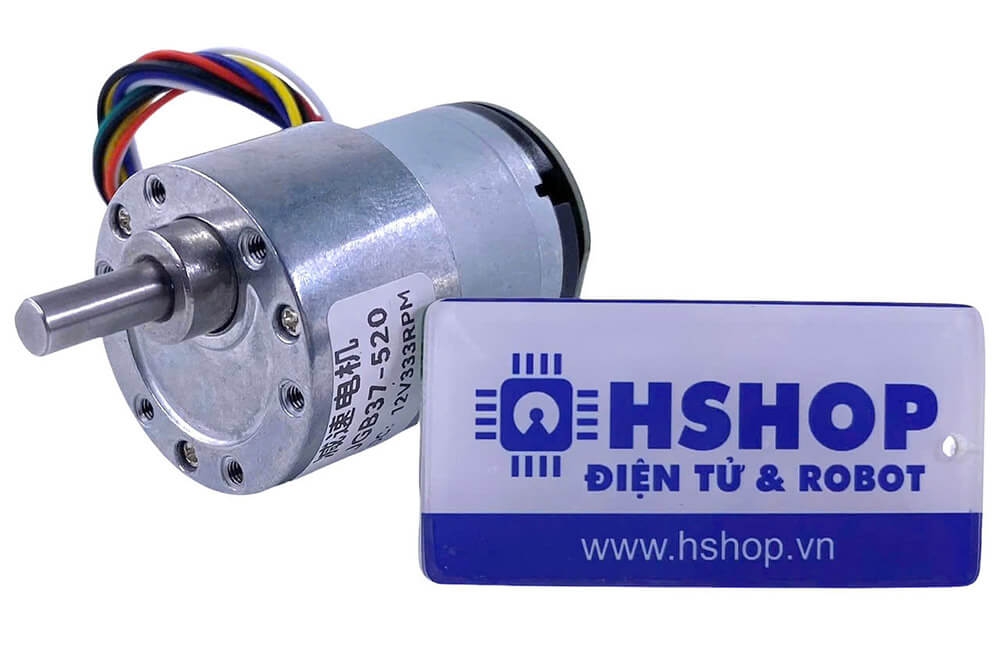

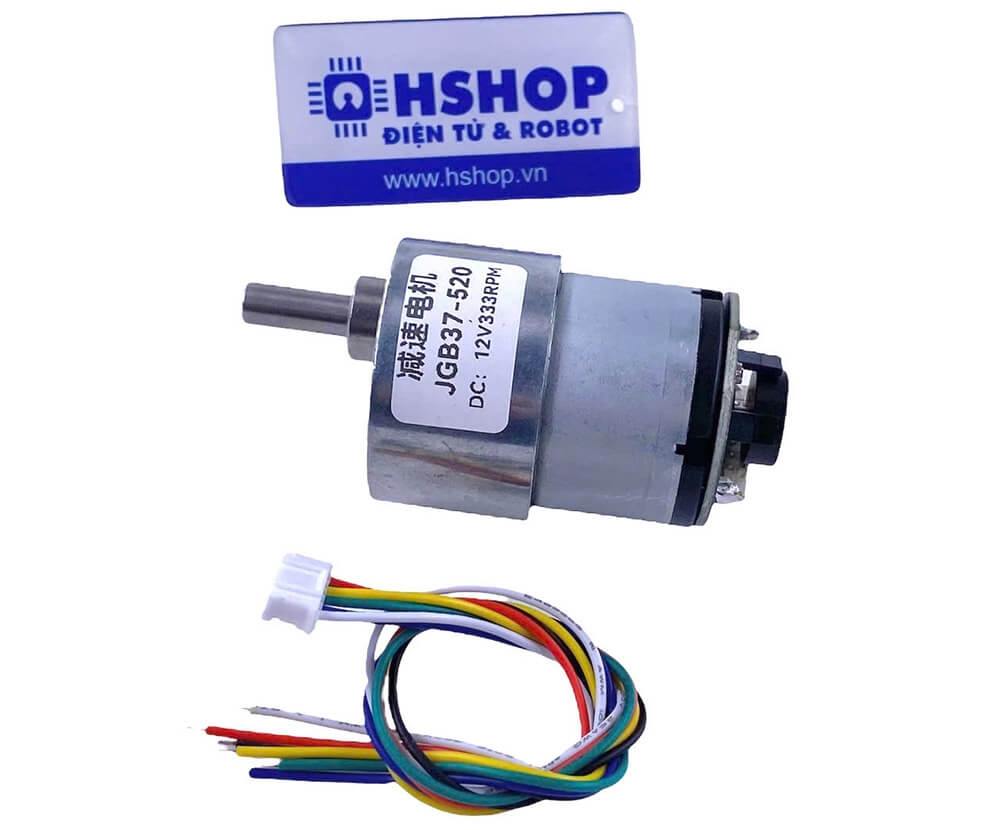

Loại 12VDC 333RPM
