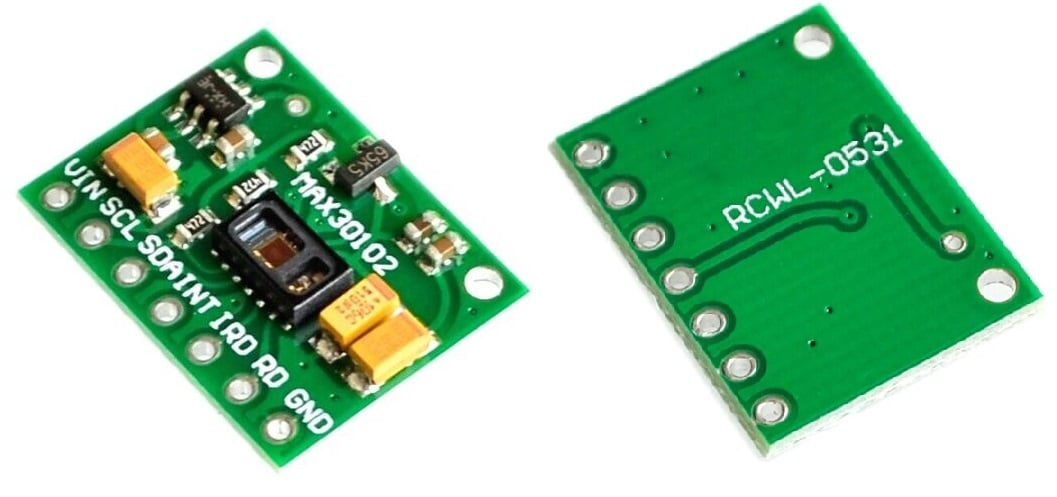

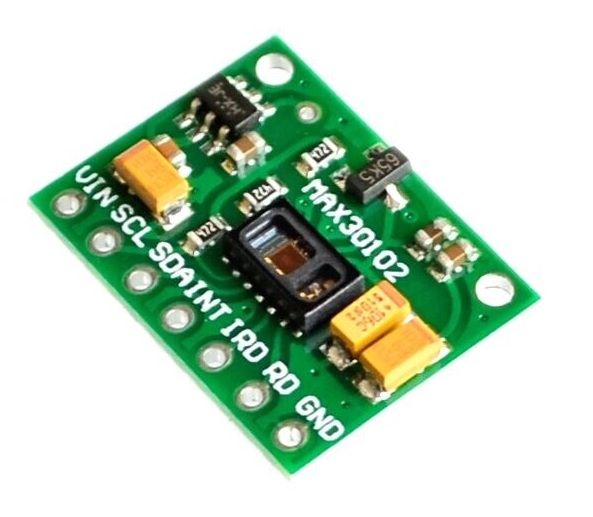

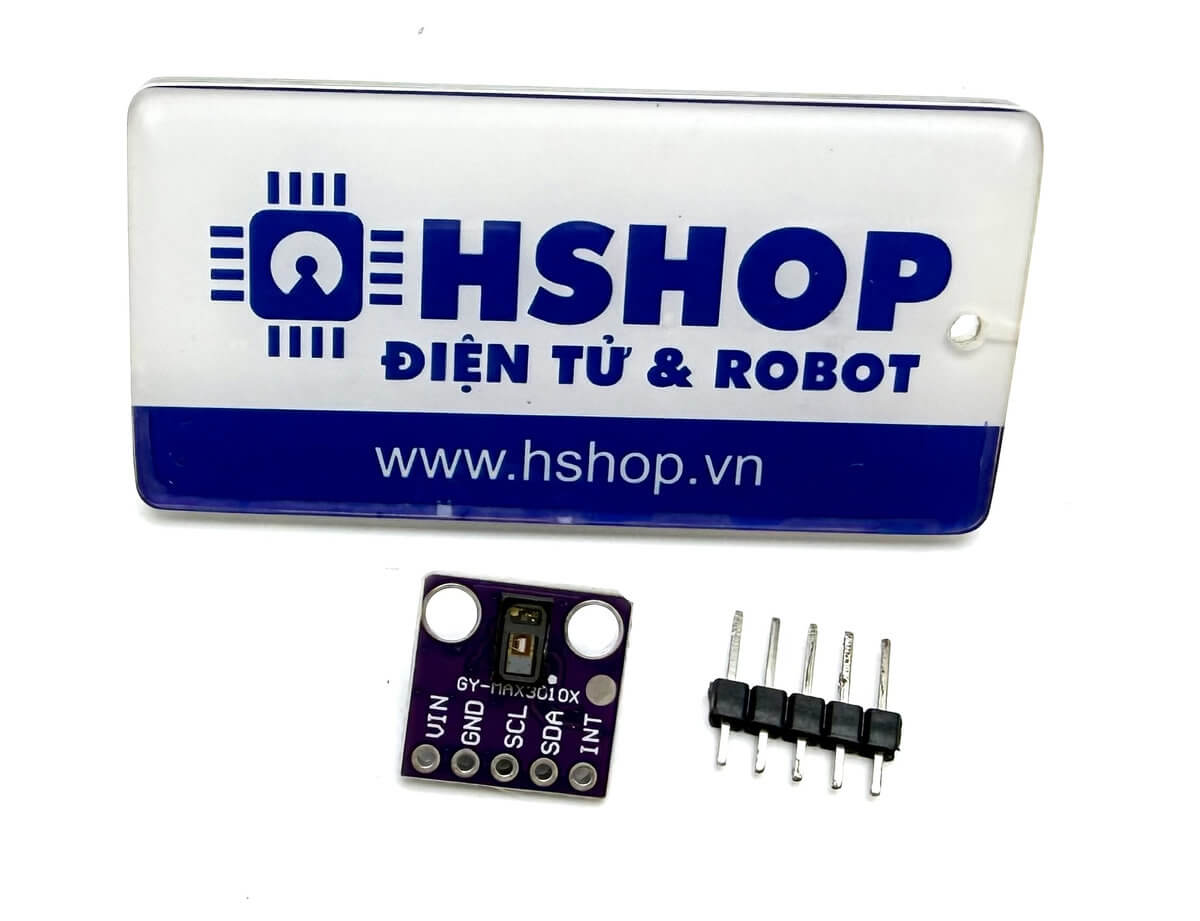

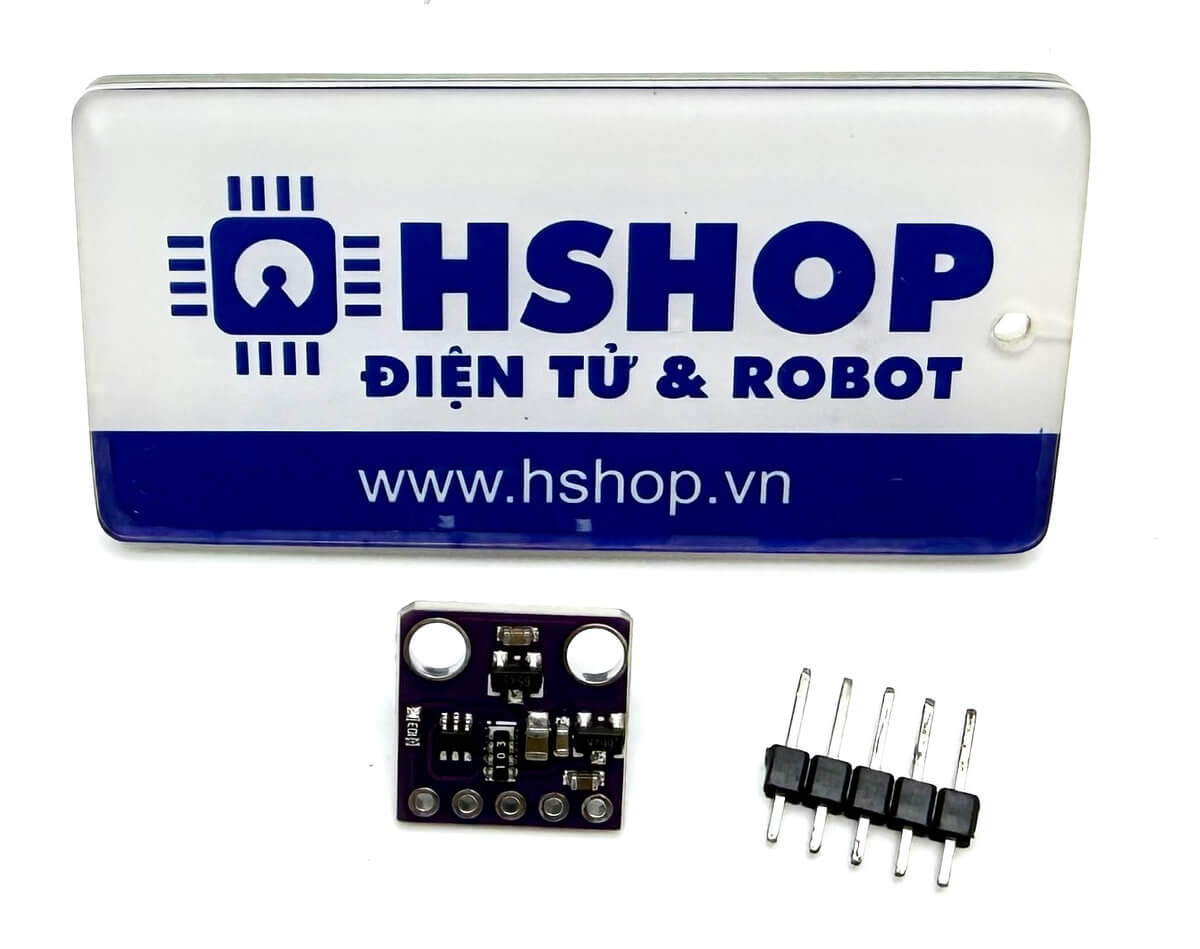

Cảm biến nhịp tim và oxy trong máu MAX30102 Oximeter and Heart Rate Sensor Module

Cảm biến nhịp tim và oxy trong máu MAX30102 Oximeter and Heart Rate Sensor Module là module chuyên dụng dùng để đo nhịp tim (Heart Rate) và nồng độ oxy trong máu (SpO₂), được ứng dụng rộng rãi trong các thiết bị y sinh, thiết bị đeo thông minh (wearable devices) và các dự án theo dõi sức khỏe.

Cảm biến nhịp tim và oxy trong máu MAX30102 Oximeter and Heart Rate Sensor Module sử dụng chip MAX30102 của Analog Devices (trước đây là Maxim Integrated), áp dụng phương pháp đo quang học với LED đỏ và hồng ngoại kết hợp bộ cảm biến quang chuyên dụng, cho độ chính xác cao, độ ổn định tốt và tiêu thụ điện năng rất thấp. Cảm biến giao tiếp với vi điều khiển thông qua chuẩn I2C, được hỗ trợ bởi nhiều thư viện sẵn có trên Arduino, ESP32, STM32, Raspberry Pi, giúp việc lập trình và tích hợp trở nên đơn giản.

Thông số kỹ thuật:

• Loại cảm biến: Đo nhịp tim và nồng độ oxy trong máu (SpO₂)
• IC chính: MAX30102
• Chức năng:
  • Đo nhịp tim (Heart Rate)
  • Đo nồng độ oxy trong máu (SpO₂)
• Điện áp hoạt động: 3.3V – 5VDC
• Chuẩn giao tiếp: I2C
• Mức tín hiệu giao tiếp: TTL
• Tiêu thụ điện năng thấp, phù hợp thiết bị đeo
• Kích thước module: 1.9 x 1.4cm

Lưu ý: Đèn led trên cảm biến chỉ sáng lên khi giao tiếp thành công với vi điều khiển.

Datasheet.

Bộ thư viện Arduino.
