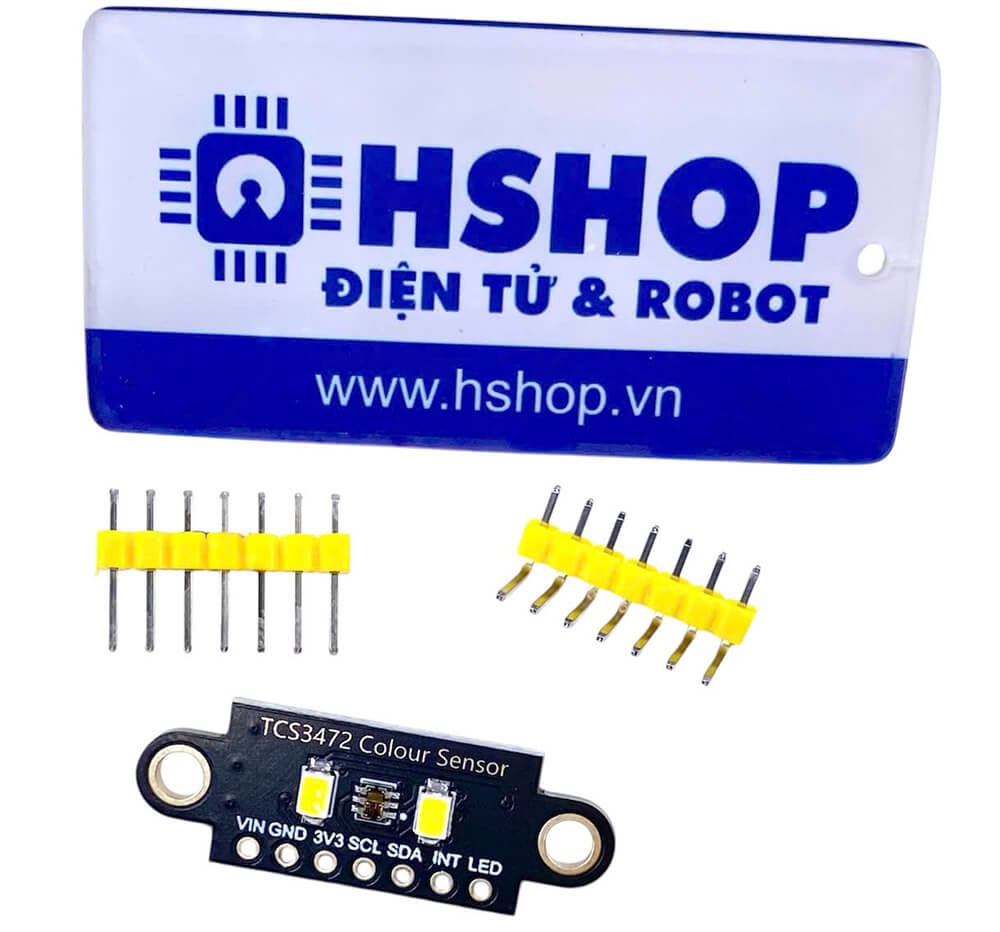

Cảm biến màu sắc I2C TCS34725 Color Sensor V2

Cảm biến màu sắc I2C TCS34725 Color Sensor V2 có kích thước nhỏ gọn là phiên bản nâng cấp của cảm biến màu TCS3200, được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương sau đó xử lý và truyền thông số đo được của các màu này qua giao tiếp I2C, tổng hợp thông tin của 3 màu trên ta có được màu sắc của vật thể cần đo.

Thông số kỹ thuật:

• IC chính: TCS34725
• Điện áp sử dụng: 3.3~5VDC (cấp vào chân VIN)
• Điện áp giao tiếp: TTL 3.3VDC
• Chuẩn giao tiếp: I2C
• Giải màu sắc đo: RGB 0~255
• Kích thước: 11 x 31.2mm

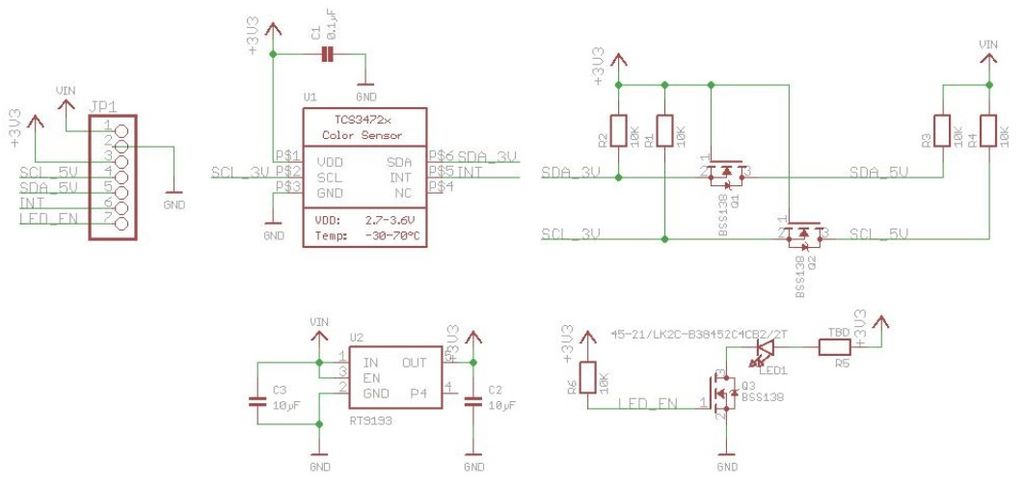

• VIN: chân cấp nguồn đầu vào của ổn áp 3.3VDC, điện áp cấp nguồn từ 3.3~5VDC.
• GND: chân cấp nguồn Mass 0VDC.
• 3V3: chân đầu ra của ổn áp 3.3VDC.
  • Nếu không cấp nguồn chân VIN thì chân này có thể dùng để cấp nguồn 3.3VDC cho module hoạt động
  • Nếu cấp nguồn chân VIN thì chân này không sử dụng.
• SCL: Chân tín hiệu I2C Clock
• SDA: Chân tín hiệu I2C Data
• INT: Chân tín hiệu I2C Interrupt
• LED: Chân điều khiển đèn led trên mạch, kích mức dương (High) 3.3VDC đèn sáng, kích mức âm Low (0VDC) đèn tắt.

Datasheet TCS34725
