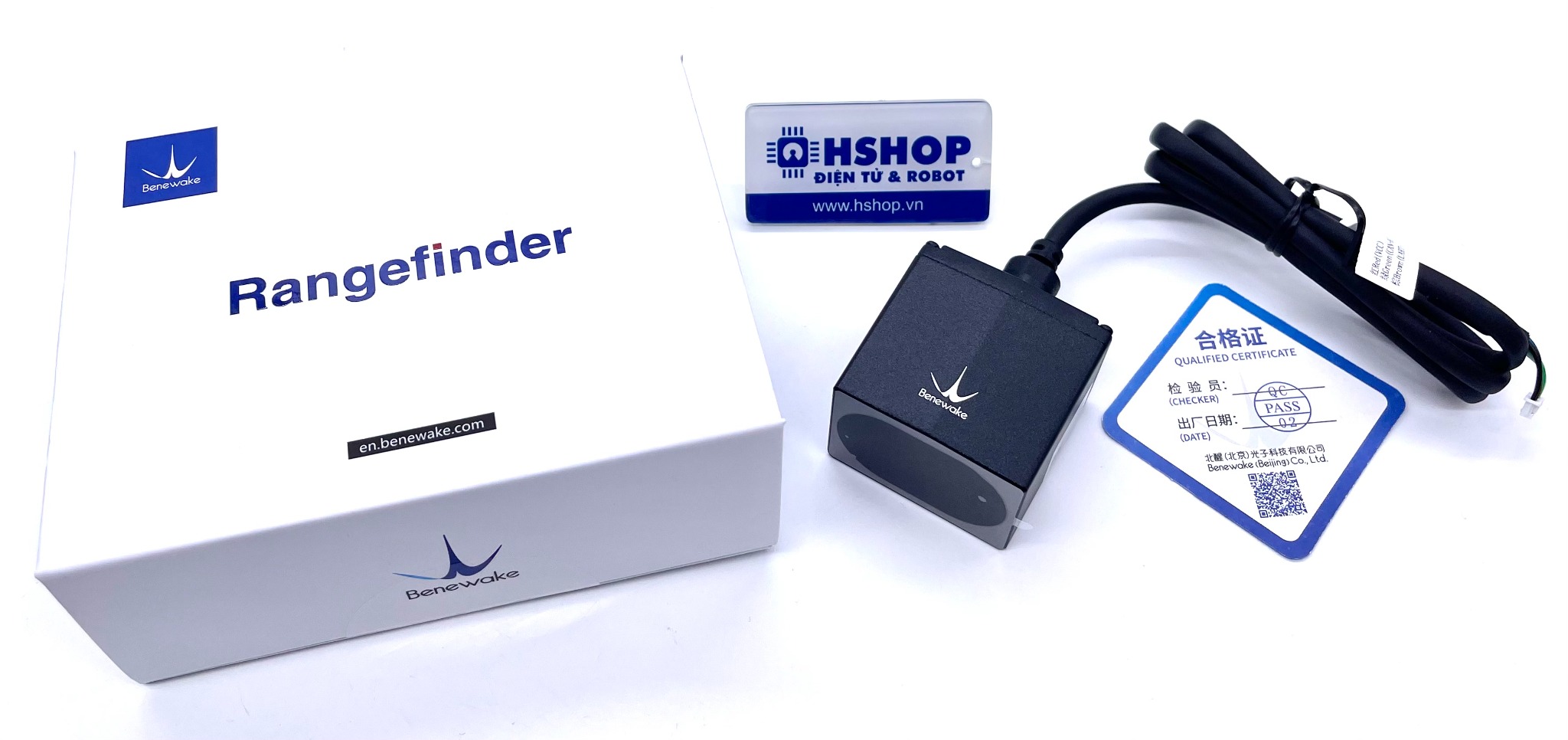

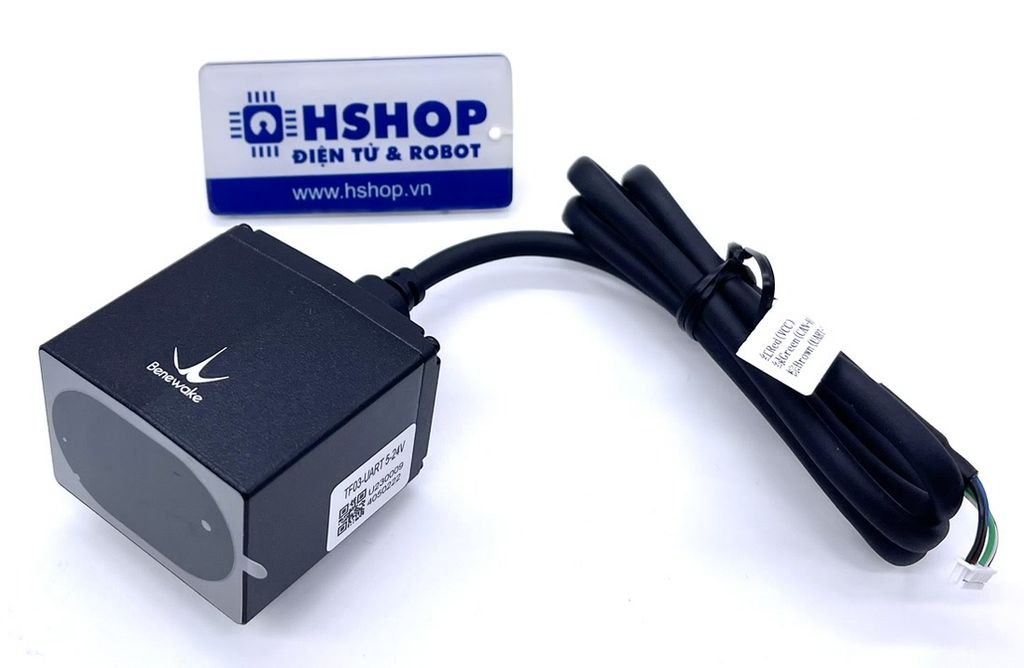

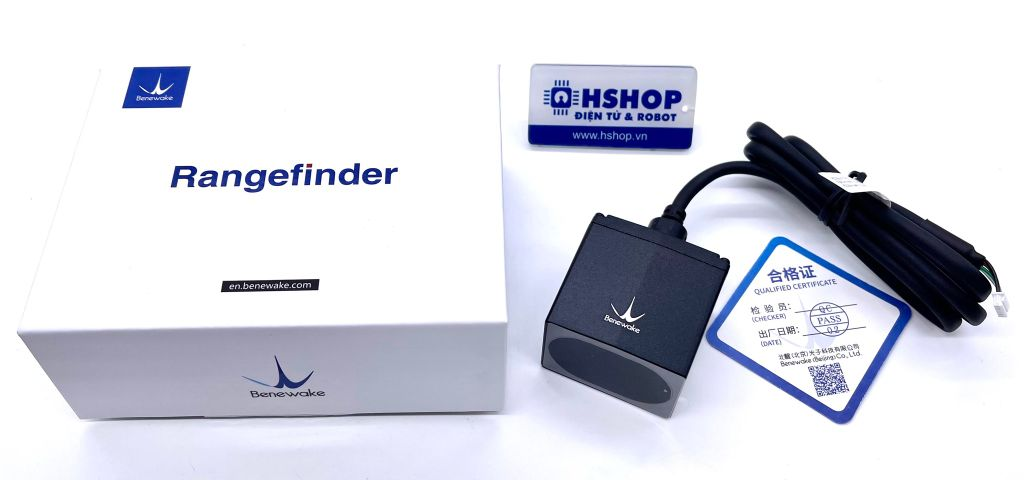

Cảm biến khoảng cách Benewake TF03-180 ToF Single-Point Ranging Solid State LiDAR Sensor (180m, UART / CAN, IP67)

Cảm biến khoảng cách Benewake TF03-180 ToF Single-Point Ranging Solid State LiDAR Sensor (180m, UART / CAN, IP67) là loại ToF single-point solid state Lidar được thiết kế để sử dụng trong công nghiệp với khoảng cách đo lên đến 180m, là sản phẩm thế hệ thứ ba của dòng TF, TF03 kế thừa những ưu điểm tiết kiệm chi phí và tích hợp nhỏ gọn từ hai thế hệ trước, cảm biến sử dụng các chuẩn giao tiếp UART/CAN/IO, sử dụng rộng rãi trong các lĩnh vực công nghiệp: cố định chiều cao UAV, giao thông thông minh, bãi đậu xe thông minh, nông nghiệp thông minh, v.v.

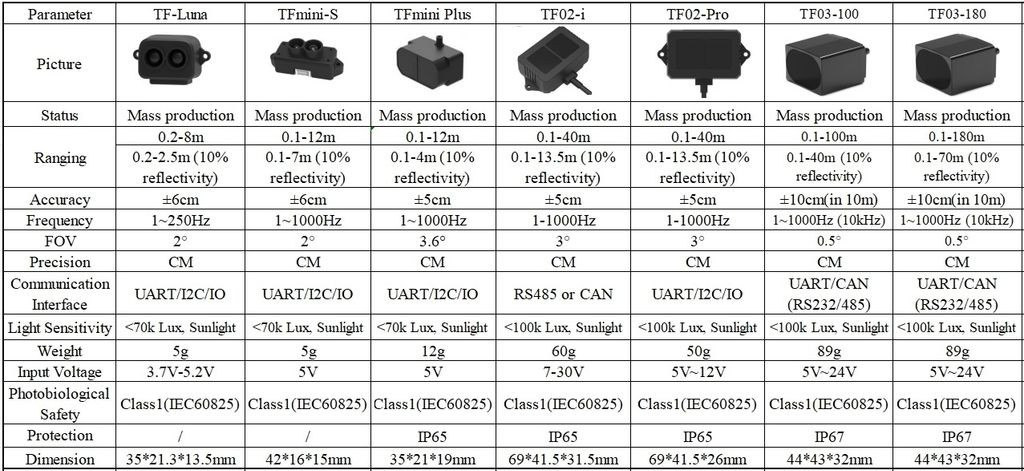

Bảng so sánh thông số các loại cảm biến Single-Point Ranging Solid State LiDAR thông dụng của Benewake:

Lưu ý:

• Cảm biến đo khoảng cách bằng quang học nên kết quả đo sẽ bị ảnh hưởng, không chính xác với những về mặt phẳng gương, phản xạ nhẵn bóng, ngoài ra cảm biến bị bẩn, bụi cũng ảnh hưởng đến kết quả đo nên cần vệ sinh cảm biến bằng máy thổi bụi hoặc khăn ẩm, không dùng các chất dung môi mạnh sẽ làm hư hỏng cảm biến, lưu ý không tháo vỏ cảm biến có thể làm sai lệch hoặc hư hỏng cảm biến.
• Cần cấp đúng điện áp và chiều của nguồn, cấp sai sẽ làm cháy cảm biến ngay lập tức.

Thông số kỹ thuật:

• Model: Benewake TF03-180 ToF Single-Point Ranging Solid State LiDAR Sensor
• Product Performance
  • Range:
    • 0.1m-180m@90% reflectivity
    • 0.1m-70m@10% reflectivity
    • 0.1m-130m@90% reflectivity &100Klux
    • 0.1m-50m@10% reflectivity &100Klux
  • Accuracy: ±10cm (less than 10m), 1%(more than 10m)
  • Distance Resolution: 1cm
  • Frame Rate: 1Hz-1000Hz Adjustable (Default 100Hz)
  • Ambient Light Immunity: 100klux
  • Repeatability: 1σ：<3cm
  • Operating Temperature: -25℃~60℃
  • Enclosure Rate: IP67
• Optical Parameters
  • Light Source: LD
  • Wavelength of Light Source: 905nm
  • FOV Angle: 0.5°
  • Laser Class: CLASS1(EN60825)
• Electrical Parameters
  • Supply Voltage: 5~24VDC
  • Average Current: ≤150mA@5V，≤80mA@12V，≤50mA@24V
  • Power Consumption: ≤0.9W
  • Peak Current: ≤180mA
  • Communication Voltage Level: LVTTL(3.3V)
  • Communication Interfaces: UART/CAN/IO
• Others
  • Dimension: 44*43*32mm/1.73*1.69*1.26”
  • Enclosure Material: Aluminum alloy
  • Storage Temperature: -40℃~85℃
  • Weight: 89g±3g
  • Wiring Length: 70cm/27.56”

• Benewake TF03-180 (ToF) Laser Range Sensor(100m) x1
