Cảm biến khí PH3 DFRobot Gravity: PH3 Sensor (Calibrated) - I2C & UART, SEN0476

Thương hiệu: DFRobot
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS1718V
GIÁ BÁN (Đã bao gồm thuế VAT):
6.885.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

Cảm biến khí PH3 DFRobot Gravity: PH3 Sensor (Calibrated) - I2C & UART, SEN0476 là cảm biến phát hiện khí Phosphine (PH3) sử dụng nguyên lý điện hóa, được hiệu chuẩn sẵn tại nhà máy. Sản phẩm hỗ trợ đo nồng độ khí PH3 trong dải 0~1000ppm, phù hợp cho các hệ thống giám sát khí trong môi trường công nghiệp, khai thác mỏ và quan trắc môi trường.

Cảm biến khí PH3 DFRobot Gravity: PH3 Sensor (Calibrated) - I2C & UART, SEN0476 cung cấp nhiều phương thức đầu ra gồm điện áp analog, I2C và UART, giúp dễ dàng tích hợp với Arduino, ESP32, Raspberry Pi và các nền tảng nhúng khác. Thiết bị có khả năng chống nhiễu tốt, độ nhạy cao, tích hợp thuật toán bù nhiệt độ và chức năng cảnh báo ngưỡng có thể lập trình.

Tính năng nổi bật

  • Phát hiện khí Phosphine (PH3) với dải đo 0~1000ppm.
  • Công nghệ cảm biến điện hóa, độ nhạy cao và khả năng chống nhiễu tốt.
  • Đầu dò được hiệu chuẩn sẵn tại nhà máy.
  • Hỗ trợ ba dạng đầu ra: Analog, I2C và UART.
  • Tích hợp thuật toán bù nhiệt độ, giúp cải thiện độ ổn định khi môi trường thay đổi.
  • Hỗ trợ tối đa 32 địa chỉ I2C có thể cấu hình, thuận tiện kết nối nhiều cảm biến trên cùng bus.
  • Chức năng cảnh báo ngưỡng thông qua chân ALA, có thể thiết lập ngưỡng bằng API.
  • Tuổi thọ đầu dò trên 2 năm trong điều kiện không khí thông thường.
  • Tương thích với Arduino, ESP32 và Raspberry Pi.

Thông số kỹ thuật

  • SKU: SEN0476
  • Loại khí phát hiện: Phosphine (PH3)
  • Nguyên lý cảm biến: Điện hóa (Electrochemical)
  • Dải đo: 0~1000ppm
  • Độ phân giải: 0.1ppm
  • Sai số phát hiện: ±10% giá trị đầu ra hoặc ±5% toàn thang đo (lấy giá trị lớn hơn)
  • Điện áp hoạt động: 3.3~5.5VDC
  • Dòng điện hoạt động: <5mA
  • Giao tiếp: I2C, UART (0~3V), Analog Voltage
  • Dải điện áp đầu ra V0: 0.6~3V
  • Điện áp Vout1: 0.7V tại 50ppm
  • Thời gian đáp ứng T90: ≤30 giây
  • Nhiệt độ hoạt động: -20~50°C
  • Độ ẩm hoạt động: 15~90%RH (không ngưng tụ)
  • Nhiệt độ lưu trữ: -20~50°C
  • Độ ẩm lưu trữ: 15~90%RH (không ngưng tụ)
  • Áp suất hoạt động: 0.5~2.0bar
  • Tuổi thọ đầu dò: >2 năm trong không khí
  • Kích thước mạch chuyển đổi: 37 × 32mm
  • Tương thích: Arduino, ESP32, Raspberry Pi

Chân kết nối

Cổng Gravity 4-pin:

  • D/T: SDA khi sử dụng I2C / TX khi sử dụng UART.
  • C/R: SCL khi sử dụng I2C / RX khi sử dụng UART.
  • -: GND.
  • +: VCC (nguồn 3.3~5V).

Các chân kết nối bổ sung:

  • VCC: Nguồn cấp dương.
  • GND: Mass nguồn.
  • V0: Điện áp analog thô từ đầu dò, có thể sử dụng để xây dựng thuật toán chuyển đổi nồng độ riêng.
  • ALA: Ngõ ra cảnh báo; xuất mức HIGH khi nồng độ khí vượt ngưỡng được thiết lập thông qua API.
  • NA: Chân dự phòng cho chức năng tùy chỉnh.

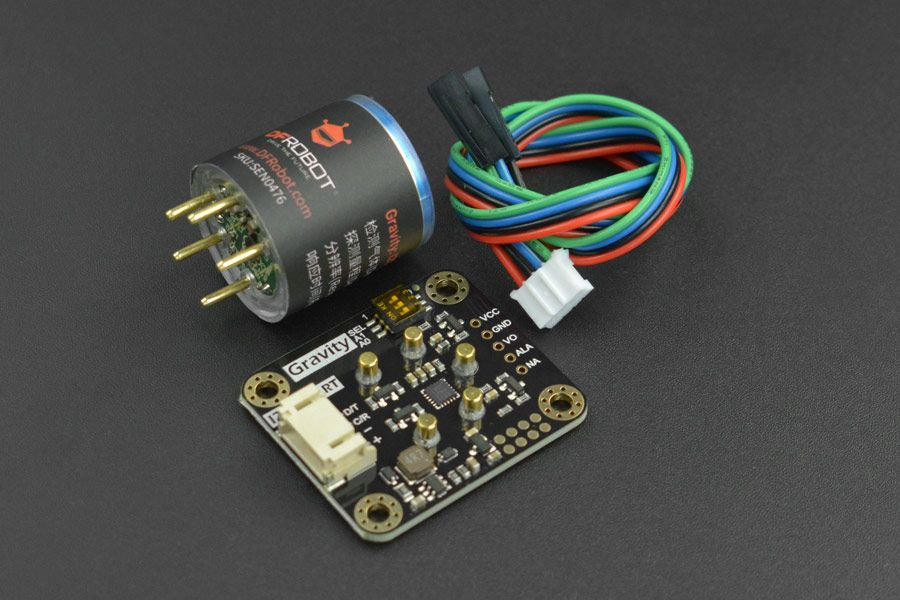

Bộ sản phẩm

  • Gravity PH3 Signal Conversion Board x1
  • Đầu dò cảm biến khí PH3 x1
  • Cáp Gravity 4-pin x1

Ứng dụng

  • Phát hiện và giám sát khí Phosphine trong môi trường công nghiệp.
  • Hệ thống phát hiện khí PH3 trong hoạt động khai thác mỏ.
  • Thiết bị giám sát và bảo vệ môi trường.
  • Hệ thống quan trắc và cảnh báo khí độc trong nhà máy, khu vực sản xuất.
  • Phát triển thiết bị đo nồng độ khí sử dụng Arduino, ESP32 hoặc Raspberry Pi.

Lưu ý sử dụng

  • Dữ liệu đo qua giao tiếp I2C/UART đã được hiệu chuẩn tại nhà máy. Ngõ ra analog V0 là điện áp thô chưa hiệu chuẩn; nếu sử dụng cần tự xây dựng thuật toán chuyển đổi nồng độ.
  • Nên ưu tiên sử dụng dữ liệu I2C/UART đã hiệu chuẩn nếu không có yêu cầu đặc biệt.
  • Tuổi thọ đầu dò có thể giảm nếu tiếp xúc lâu dài với môi trường có nồng độ khí PH3 cao.
  • PH3 là khí độc, có nguy cơ gây nguy hiểm nghiêm trọng. Cần sử dụng trong hệ thống bảo vệ phù hợp và không dùng riêng cảm biến này làm thiết bị bảo đảm an toàn duy nhất.

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG

Cảm biến khí PH3 DFRobot Gravity: PH3 Sensor (Calibrated) - I2C & UART

Cảm biến khí PH3 DFRobot Gravity: PH3 Sensor (Calibrated) - I2C & UART

Cảm biến khí PH3 DFRobot Gravity: PH3 Sensor (Calibrated) - I2C & UART
