Cảm biến độ dẫn điện EC DFRobot Gravity: Analog Electrical Conductivity Sensor /Meter V2 (K=1)

Cảm biến độ dẫn điện EC DFRobot Gravity: Analog Electrical Conductivity Sensor /Meter V2 (K=1) là phiên bản cải tiến của phiên bản V1 với khả năng cấp nguồn từ 3.3~5VDC giúp tương thích với các loại Vi điều khiển sử dụng điện áp 3.3/5VDC rất phổ biến hiện nay: Arduino, ESP8266, ESP32, ARM,..., cảm biến còn được cải tiến về thiết kế để có độ chính xác và độ ổn định cao hơn so với phiên bản cũ.

Cảm biến độ dẫn điện EC DFRobot Gravity: Analog Electrical Conductivity Sensor /Meter V2 (K=1) được sử dụng để đo độ dẫn điện EC (Electrical Conductivity) trong môi trường nước, từ đó xác định chất lượng của nguồn nước, cảm biến bao gồm một que đo (Probe) và mạch xử lý, khuếch đại tín hiệu để có thể cho ra tín hiệu Analog có thể đọc bằng ADC của Vi điều khiển.

Cảm biến độ dẫn điện EC DFRobot Gravity: Analog Electrical Conductivity Sensor /Meter V2 (K=1) đi kèm các lọ đựng chất mẫu dùng để pha với nước cất giúp căn chuẩn cảm biến, cảm biến có hệ số K=1 sử dụng trong môi trường nước ngọt (môi trường nước lợ hoặc nước biển có thể sử dụng loại có hệ số K=10).

Lưu ý:

• Tùy theo nhu cầu sử dụng xin tham khảo bảng so sánh và hướng dẫn để lựa chọn loại cảm biến phù hợp.
• Que đo (Probe) của cảm biến chỉ sử dụng trong phòng thí nghiệm, lấy mẫu trong thời gian ngắn, không sử dụng ở môi trường thực tế trong thời gian dài.
• Que đo (Probe) của cảm biến nếu không sử dụng xin rửa sạch để bảo quản, lưu ý trên que đo có phủ một lớp Platinum màu đen xin vui lòng không chạm vào hoặc làm trầy xước lớp này sẽ làm hư hỏng cảm biến, chỉ rửa trôi dưới vòi nước sạch.

• SKU: DFR0300
• Model: DFRobot Gravity: Analog Electrical Conductivity Sensor /Meter V2 (K=1)
• Signal Conversion Board (Transmitter) V2
  • Supply Voltage: 3.0~5.0V
  • Output Voltage: 0~3.4V
  • Probe Connector: BNC
  • Signal Connector: PH2.0-3Pin
  • Measurement Accuracy: ±5% F.S.
  • Board size: 42mm*32mm/1.65in*1.26in
• Electrical Conductivity Probe
  • Probe Type: Laboratory Grade
  • Cell Constant: 1.0
  • Support Detection Range: 0~20ms/cm
  • Recommended Detection Range: 1~15ms/cm
  • Temperature Range: 0~40°C
  • Probe Life: >0.5 years (depending on the frequency of use)
  • Cable Length: 100cm

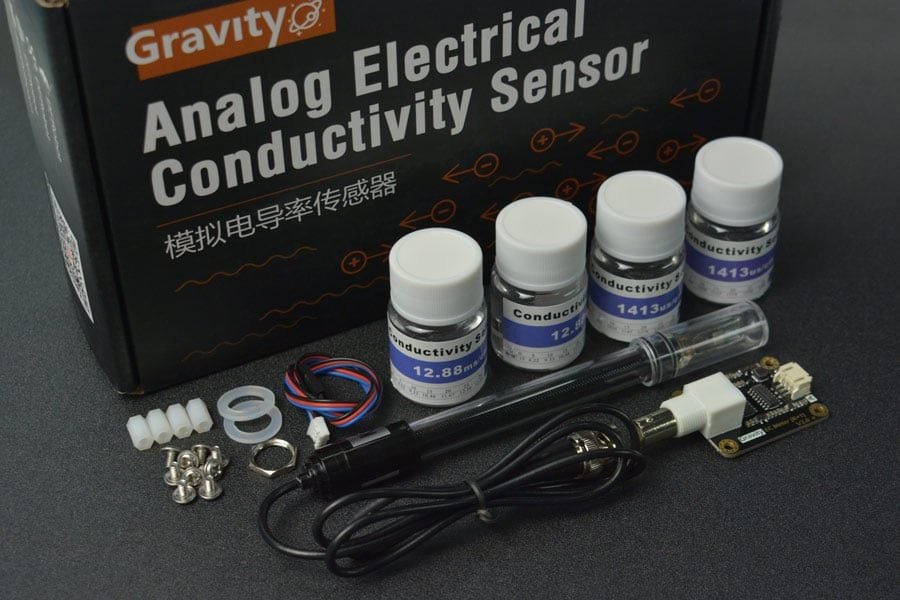

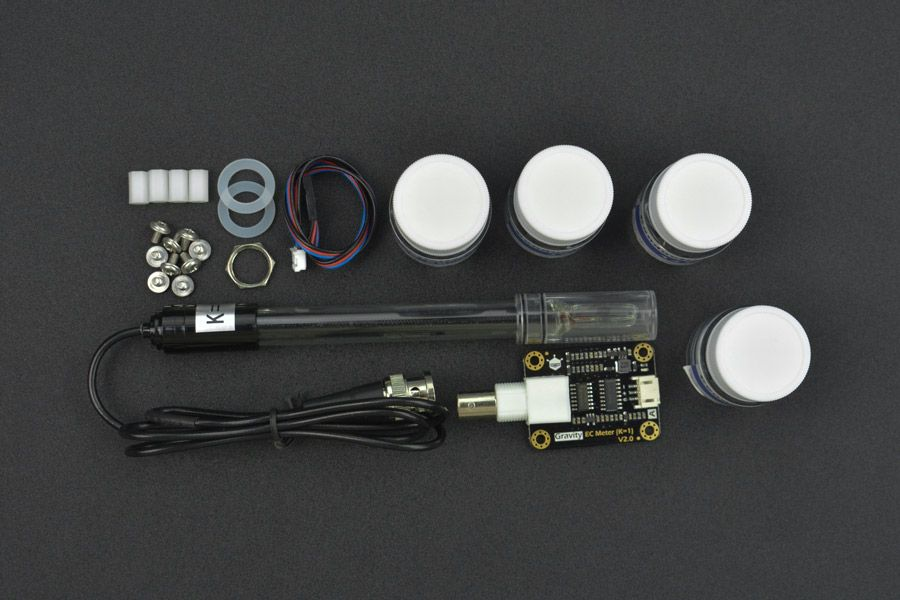

• 1 x Electrical Conductivity Probe（K=1, Laboratory Grade)
• 1 x Signal Conversion Board (Transmitter) V2
• 2 x Standard Buffer Solution 1413us/cm
• 2 x Standard Buffer Solution 12.88ms/cm
• 1 x Gravity Analog Sensor Cable
• 2 x Waterproof Gasket
• 1 x Screw Cap for BNC Connector
• 4 x M3 * 10 nylon pillar
• 8 x M3 * 5 screw

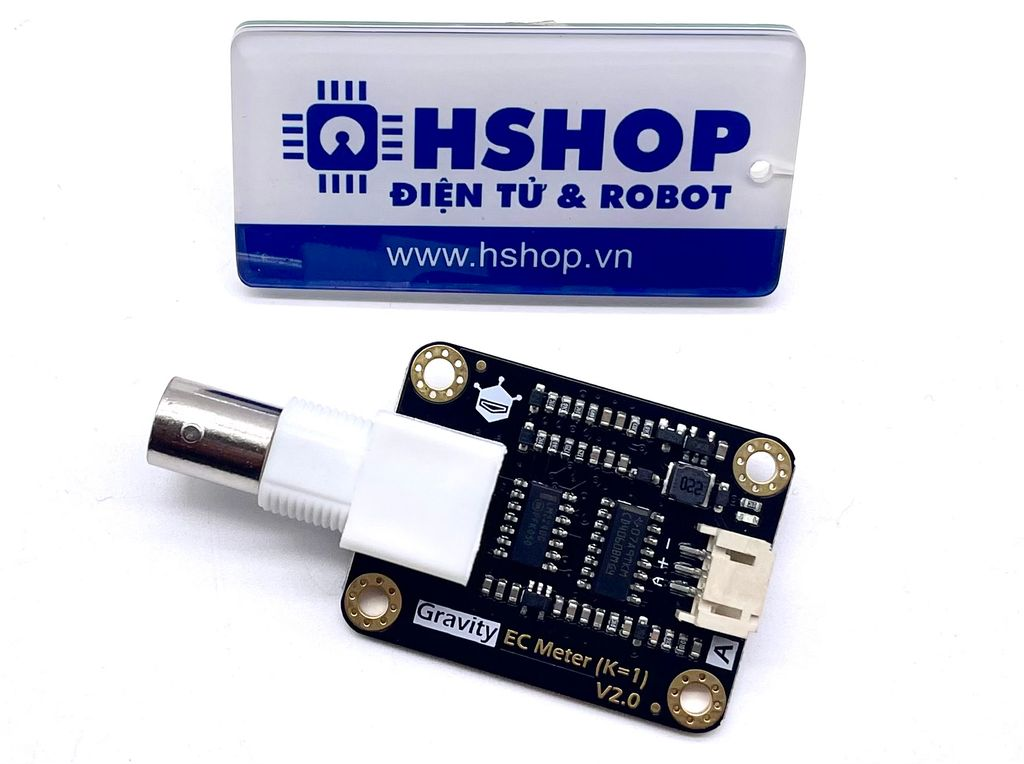

Bạn có thể mua lẻ mạch nhận tín hiệu để thay thế nếu bị cháy hoặc sử dụng với cảm biến cùng loại với giá là 580.000VND như hình:
