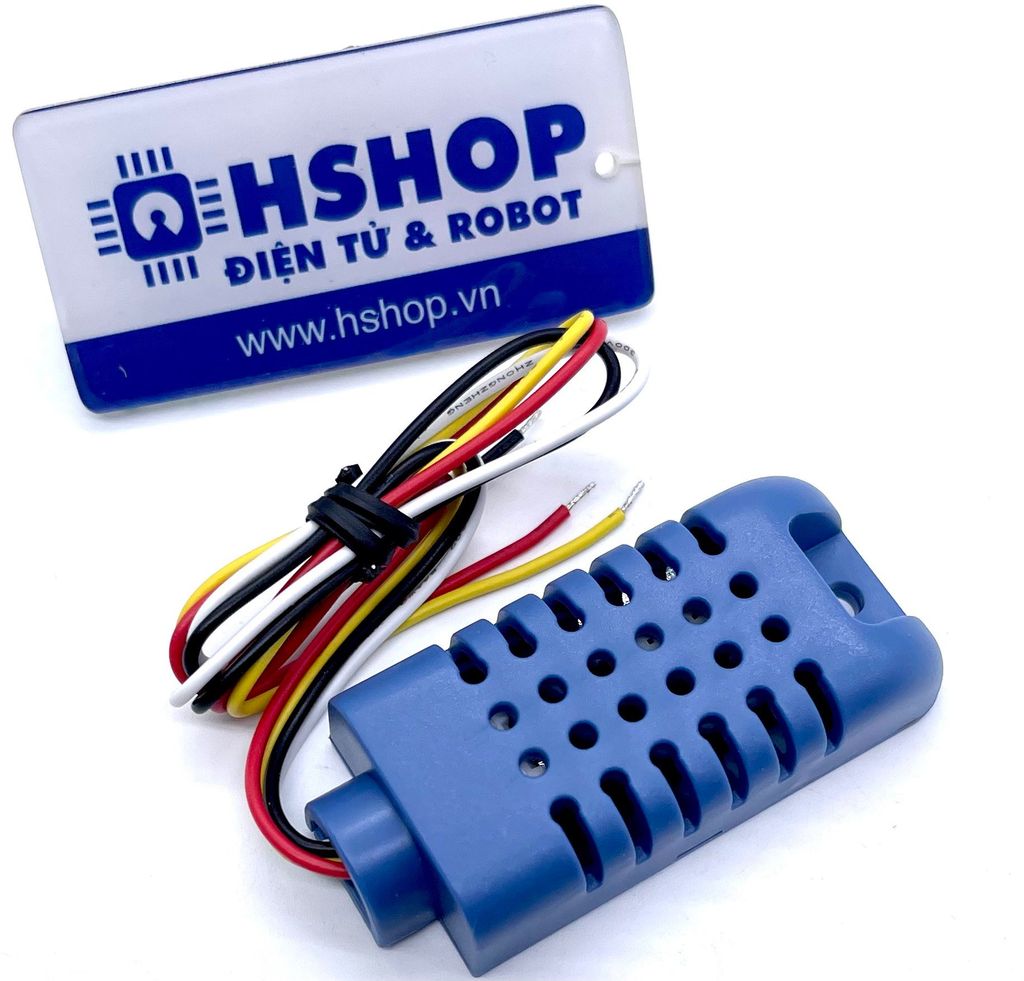

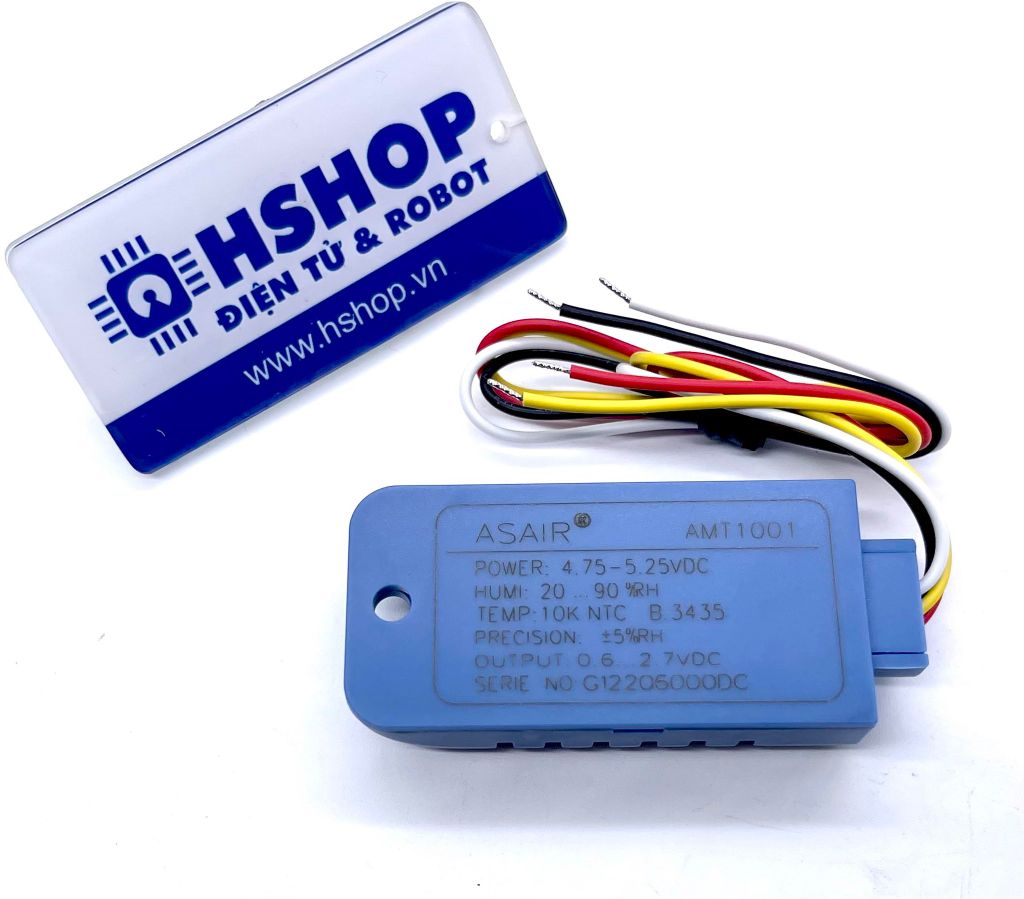

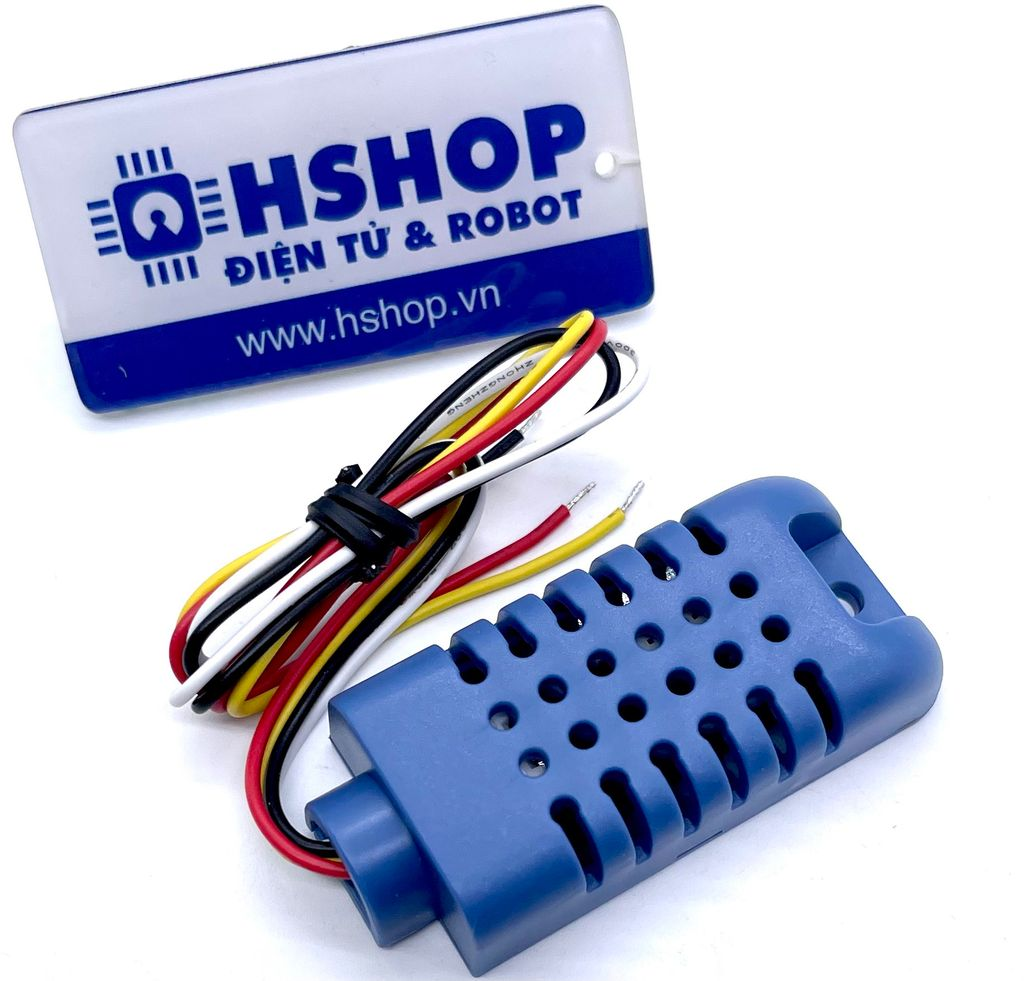

Cảm biến độ ẩm, nhiệt độ AMT1001 Analog Temperature Humidity Sensor

Cảm biến độ ẩm nhiệt độ AMT1001 Analog Temperature Humidity Sensor được sử dụng để đo độ ẩm và nhiệt độ, dữ liệu xuất ra dạng Analog (điện áp) nên rất dễ sử dụng và phù hợp với hầu hết các loại Vi điều khiển hiện nay, cảm biến có thể kết hợp với 1 số mạch so sánh Analog hoặc các đèn cảnh báo để thực hiện vô số chức năng khác nhau liên quan đến độ ẩm và nhiệt độ.

Thông số kỹ thuật:

• Cảm biến độ ẩm, nhiệt độ AMT1001 Analog Temperature Humidity Sensor
• Model: AMT1001
• Nguồn cấp: 4.45~5.25VDC
• Humidity output signal: 0.6~2.7VDC
• Humidity sensing element: Polymer resistor
• Temperature sensor: Thermistor NTC 10K.
• Operating rangehumidity: 20-90%RH; temperature 0~50Celsius
• Accuracy humidity: +-5%RH
• Resolution or sensitivity humidity: 1%RH; temperature 1 Celsius
• Repeatabilityhumidity: +-1%RH; temperature +-1Celsius
• Humidity hysteresis: +-1%RH
• Long-term Stability:+-1%RH/year
• Response time: 10s(average)
• Interchange abilityfully: interchangeable

Datasheet và hướng dẫn sử dụng.

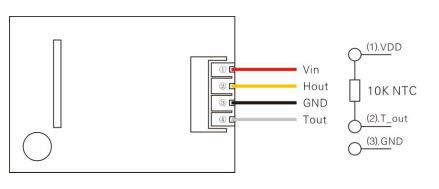

Lưu ý cảm biến nhiệt độ là loại Thermistor NTC 10K nối như hình:

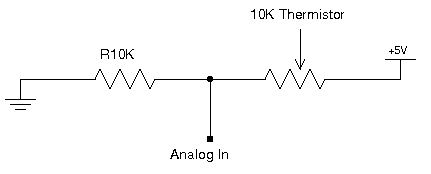

Để đọc được nhiệt độ cần nối 1 điện trở 10K từ chân T_out xuống GND theo hướng dẫn và sơ đồ như sau:
