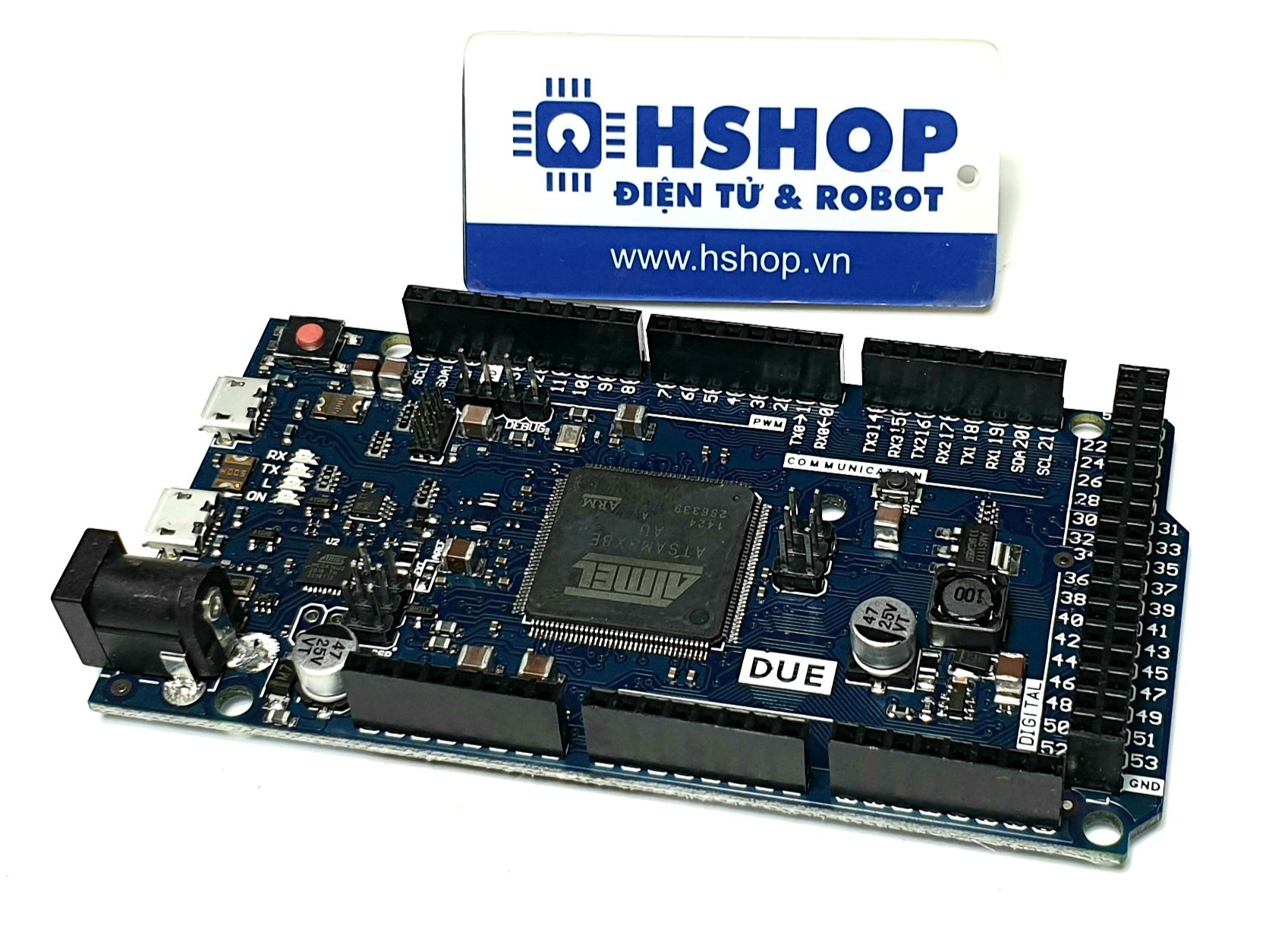

Mạch Due (Arduino Due Compatible)

Tham khảo các loại Arduino chính hãng tại đây.

Mạch Due (Arduino Due Compatible) có thiết kế tương thích với Arduino Due là mạch Arduino đầu tiên sử dụng kiến trúc ARM 32-bit với Vi điều khiển trung tâm Atmel SAM3X8E ARM Cortex-M3 CPU giúp Arduino Due có tốc độ xử lý cao, dung lượng bộ nhớ chương trình lớn cũng như các ngoại vi giao tiếp vượt trội so với các phiên bản Arduino thông thường, thích hợp với các dự án có độ phức tạp cao, một lưu ý quan trọng khi sử dụng là Arduino Due có mức điện áp logic giao tiếp là TTL 3.3VDC (các mạch Arduino thông thường sử dụng 5VDC) nên khi kết nối với các mạch có mức điện áp logic giao tiếp cao hơn cần sử dụng thêm các mạch chuyển mức tín hiệu để tránh làm hư hỏng Arduino Due.

Lưu ý quan trọng:

1. Cần xóa chương trình nạp trên Vi điều kiển chính ARM AT91SAM3X8E bằng cách nhấn nút Erase 1s trước khi nạp, nếu không quá trình nạp có thể bị lỗi.
2. GPIO của Arduino Due có mức điện áp giao tiếp là 3.3VDC, nếu giao tiếp với các board mạch sử dụng mức điện áp cao hơn (ví dụ 5VDC) thì cần thêm trở 1k mắc nối tiếp để tránh làm cháy Arduino Due.

Thông số kỹ thuật:

• Microcontroller: AT91SAM3X8E
• Operating Voltage: 3.3VDC
• Input Voltage (recommended): 7~12VDC
• Input Voltage (limits): 6~16VDC
• Digital I/O Pins: 54 (of which 12 provide PWM output)
• Analog Input Pins: 12
• Analog Output Pins: 2 (DAC)
• Total DC Output Current on all I/O lines: 130 mA
• DC Current for 3.3V Pin: 500 mA
• DC Current for 5V Pin: 500 mA
• Flash Memory: 512 KB all available for the user applications
• SRAM: 96 KB (two banks: 64KB and 32KB)
• Clock Speed: 84 MHz
• Size: 53.3 x 101.52 mm
