Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker

    Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker
Nhà sản xuất: Ai-Thinker
Mã sản phẩm:HS000913
Giá bán
53,000₫

Tạm hết hàng

EMAIL KHI CÓ HÀNG

Lưu ý:

  • Để nạp chương trình và sử dụng được mạch cần mua thêm mạch chuyển USB-UARTmạch cấp nguồn ngoài 3.3VDC.
  • Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8285 với bộ nhớ Flash 1MB tích hợp, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker có kích thước nhỏ gọn, ra chân đầy đủ của IC ESP8285 dạng Socket, mạch được thiết kế và gia công chất lượng tốt với vỏ bọc kim loại chống nhiễu và anten Wifi PCB tích hợp cho khoảng các truyền xa và ổn định.

Thông số kỹ thuật:

  • Model: Wifi SoC ESP8285 ESP-01M Ai-Thinker
  • Main IC: ESP8285 Wi-Fi MCU I Espressif Systems
  • Package: SMD18

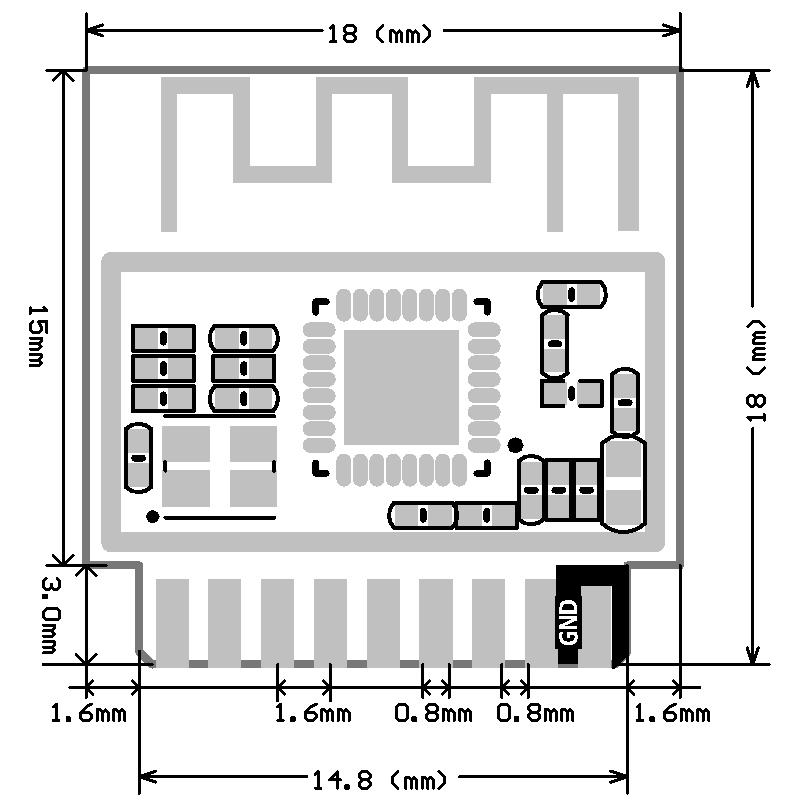

  • Size: 18*18*2.8 (±0.2)mm
  • SPI Flash: Chip built-in 1MB flash
  • Interface: UART/GPIO/ADC/PWM
  • IO Port: 11
  • UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
  • Frequency Range: 2412 ~ 2484MHz
  • Antenna: PCB
  • Antenna Transmit Power
    • 802.11b: 16±2 dBm (@11Mbps)
    • 802.11g: 14±2 dBm (@54Mbps)
    • 802.11n: 13±2 dBm (@HT20, MCS7)
  • Receiving Sensitivity
    • CCK, 1 Mbps : -90dBm
    • CCK, 11 Mbps: -85dBm
    • 6 Mbps (1/2 BPSK): -88dBm
    • 54 Mbps (3/4 64-QAM): -70dBm
    • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
  • Power (Typical Values)
    • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
    • Modem Sleep: ~20mA
    • Light Sleep: ~2mA
    • Deep Sleep: ~0.02mA
  • Security: WEP / WPA-PSK / WPA2-PSK
  • Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 500mA

Trang chủ nhà sản xuất.

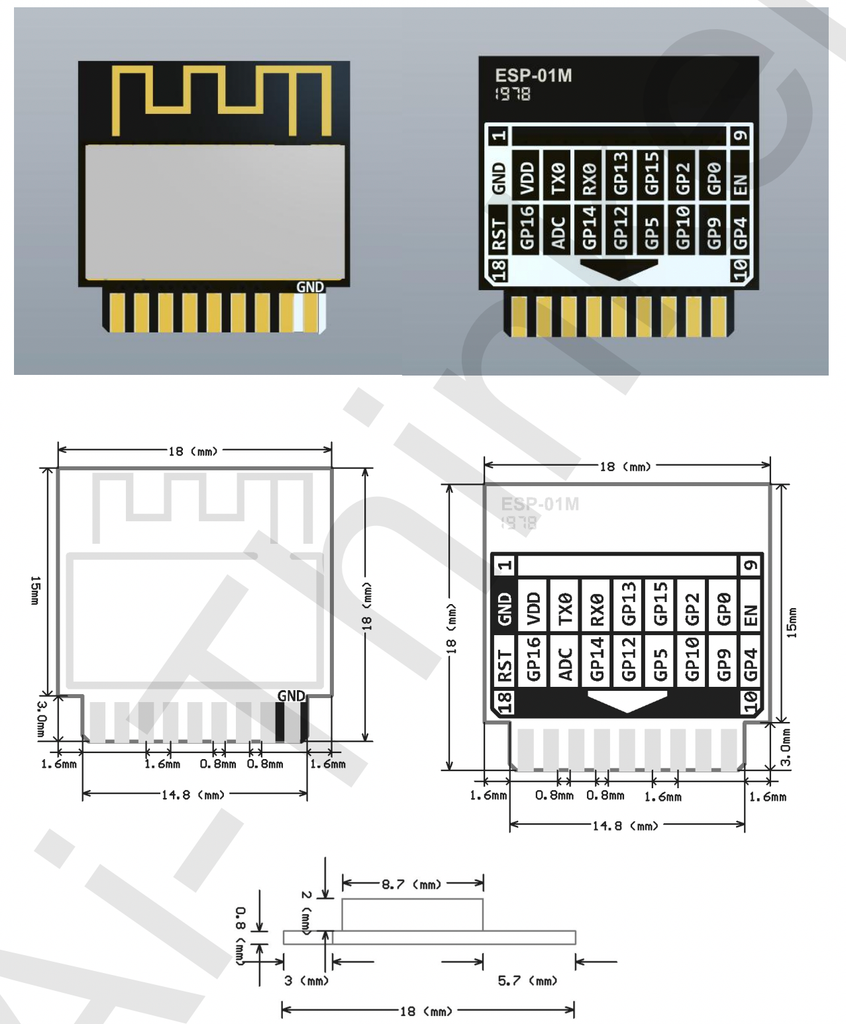

Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker

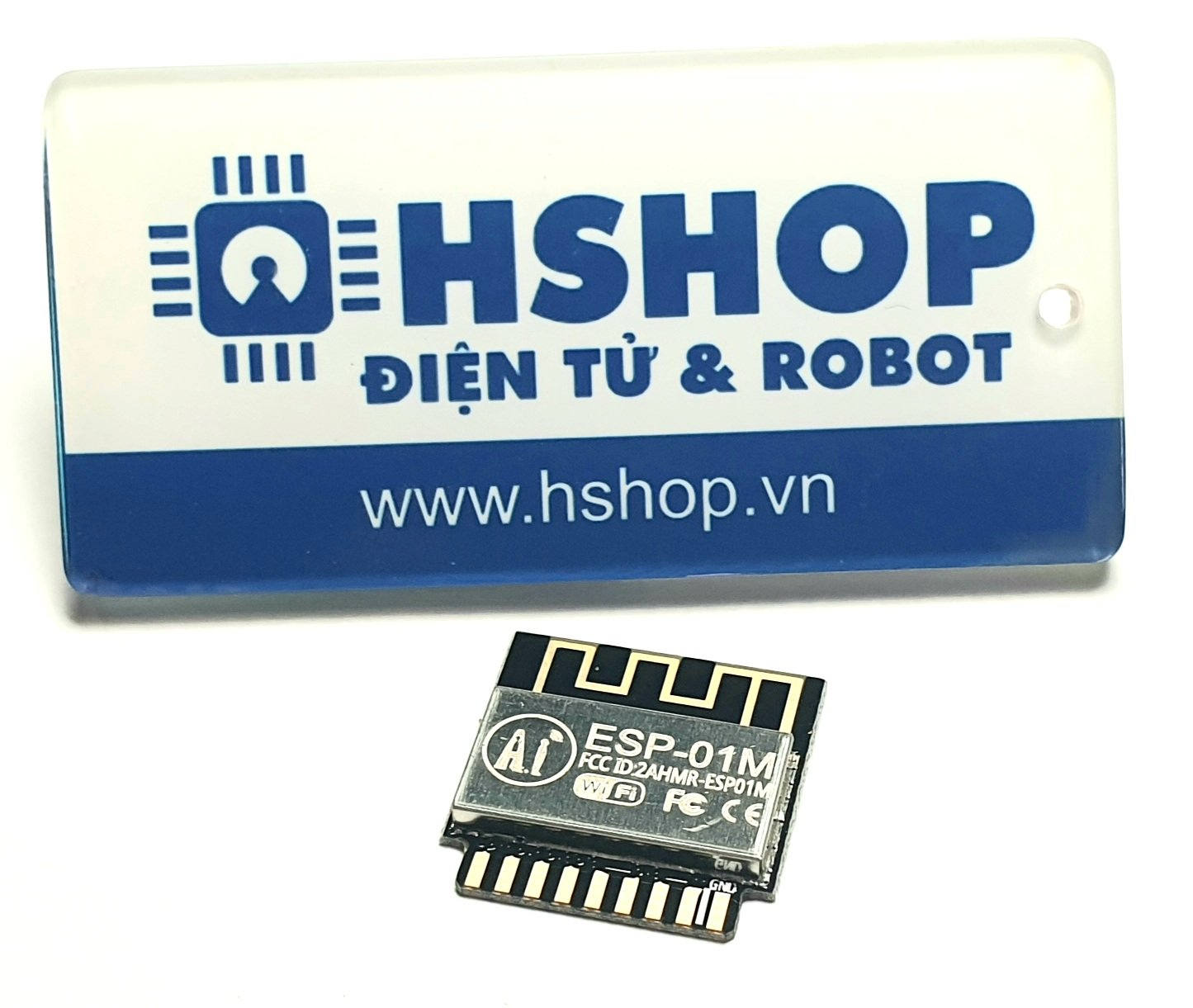

Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker

Mạch thu phát Wifi SoC ESP8285 ESP-01M Ai-Thinker

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:

Ai-Thinker Factory
