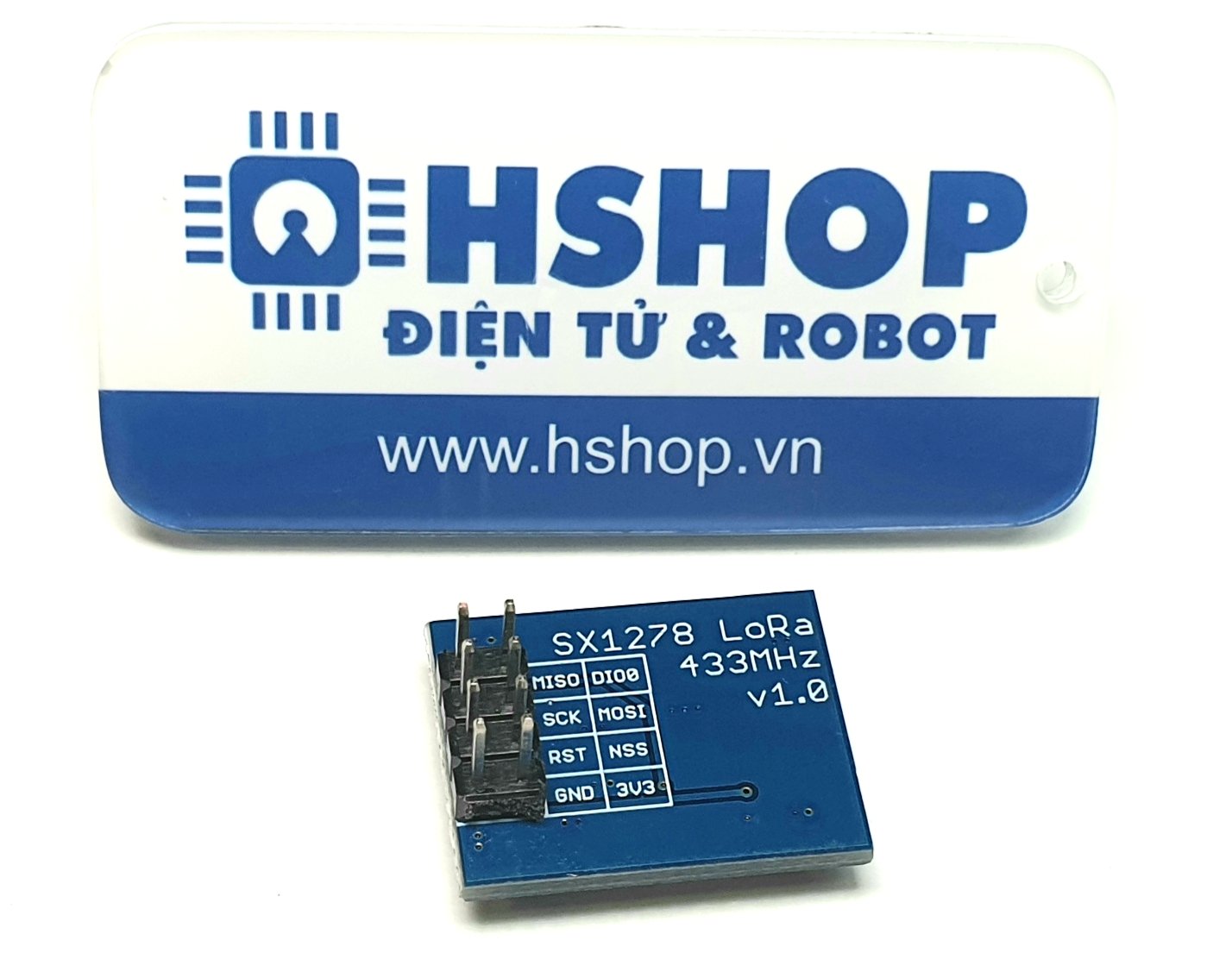

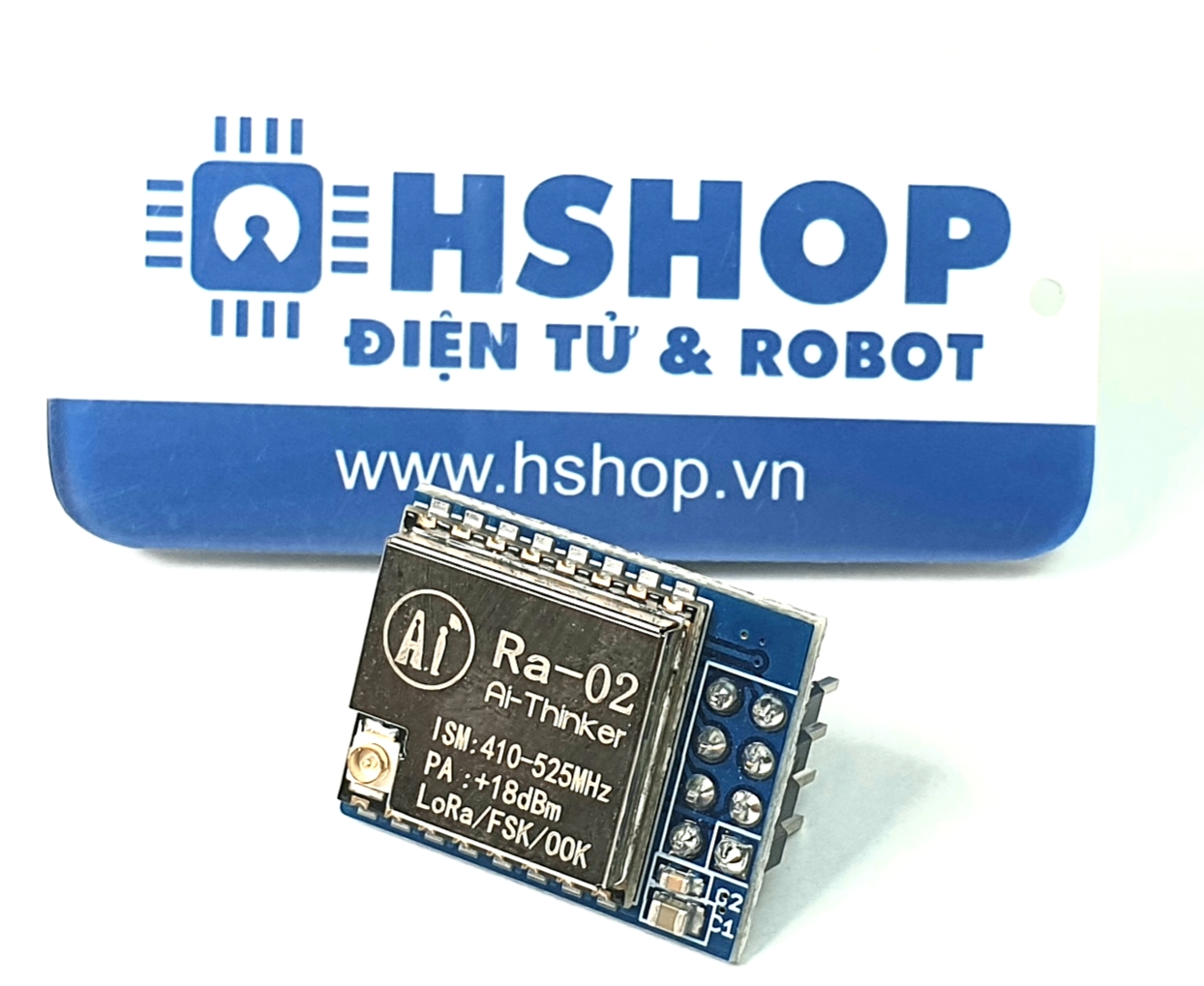

Module RF SPI Lora SX1278 433MHz Ra-02 Ai-Thinker Breakout

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

Module RF SPI Lora SX1278 433MHz Ra-02 Ai-Thinker Breakout là phiên bản ra chân cắm của mạch Lora Ra-02 Module Ai-Thinker với đầy các chân giao tiếp của SX1278 giúp bạn dễ dàng sử dụng trong các ứng dụng LoraWan, mạch còn được thiết kế thêm một header 2x4 với các chân giao tiếp SPI cơ bản giúp bạn kết nối và sử dụng nhanh chóng trong các ứng dụng cơ bản, ngoài ra mạch còn được tích hợp thêm tụ chống nhiễu nguồn cho độ bền và độ ổn định cao.

Module RF SPI Lora SX1278 433MHz Ra-02 Ai-Thinker Breakout sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng truyền nhận nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

Lưu ý: mạch chưa bao gồm Antenna, có thể mua thêm Antenna tại đây.

Thông số kỹ thuật:

• Model: Lora SX1278 433MHz Ra-02 Ai-Thinker Breakout
• Main IC: SEMTECH SX1278 Long Range Low Power Transceiver
• Power Supply 2.5~3.7VDC, Typical 3.3VDC
• Power (Typical Values)
  • 433MHz: TX:93mA RX:12.15mA Standby:1.6mA
  • 470MHZ: TX:97mA RX:12.15mA Standby:1.5mA
• Interface: SPI, I/O
• Programmable bit rate: UP to 300Kbps
• Frequency Range: 410~525MHz
• Antenna: IPEX
• Max Transmit Power: 18±1 dBm
• Size: 26 x 27mm

Trang chủ nhà sản xuất.

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:

Thông tin sản phẩm được Hshop.vn tự xây dựng, nếu sử dụng xin vui lòng ghi rõ nguồn, xin cảm ơn!
