Lưu ý:
- Để nạp chương trình và sử dụng được mạch cần mua thêm mạch chuyển USB-UART và mạch cấp nguồn ngoài 3.3VDC.
- Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.
Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

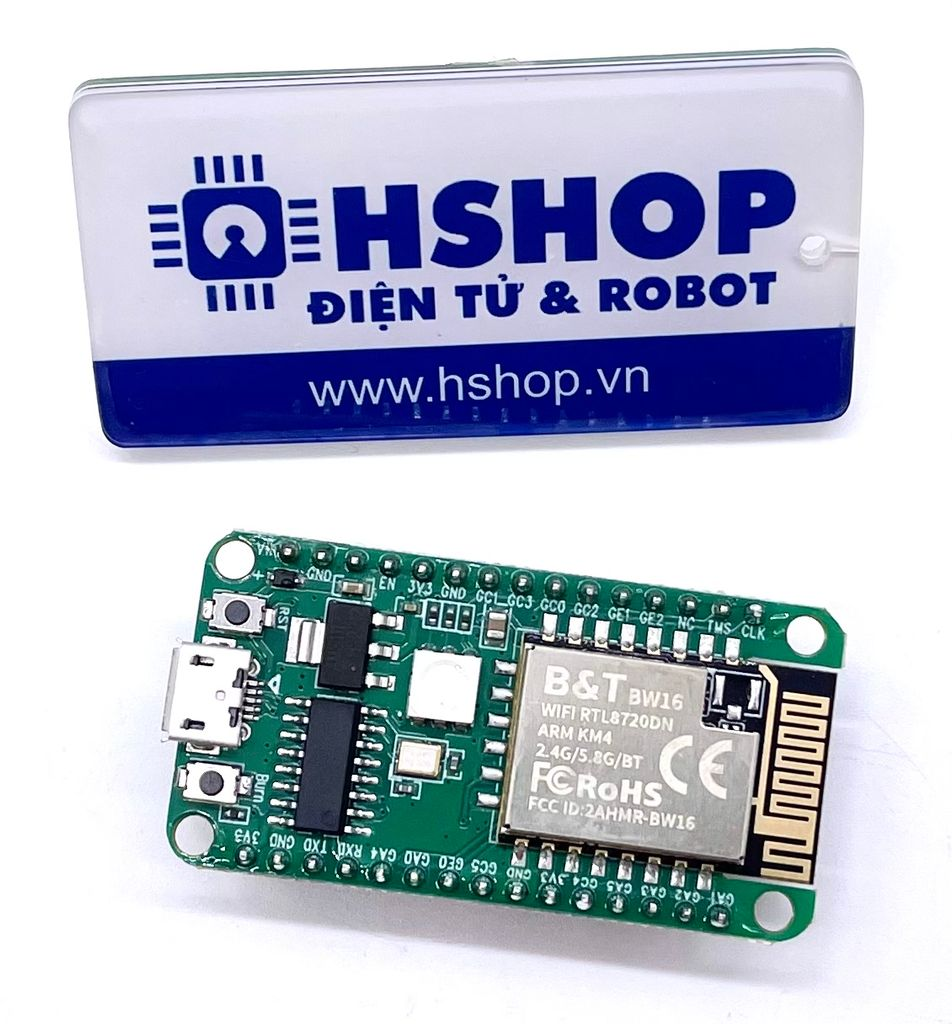

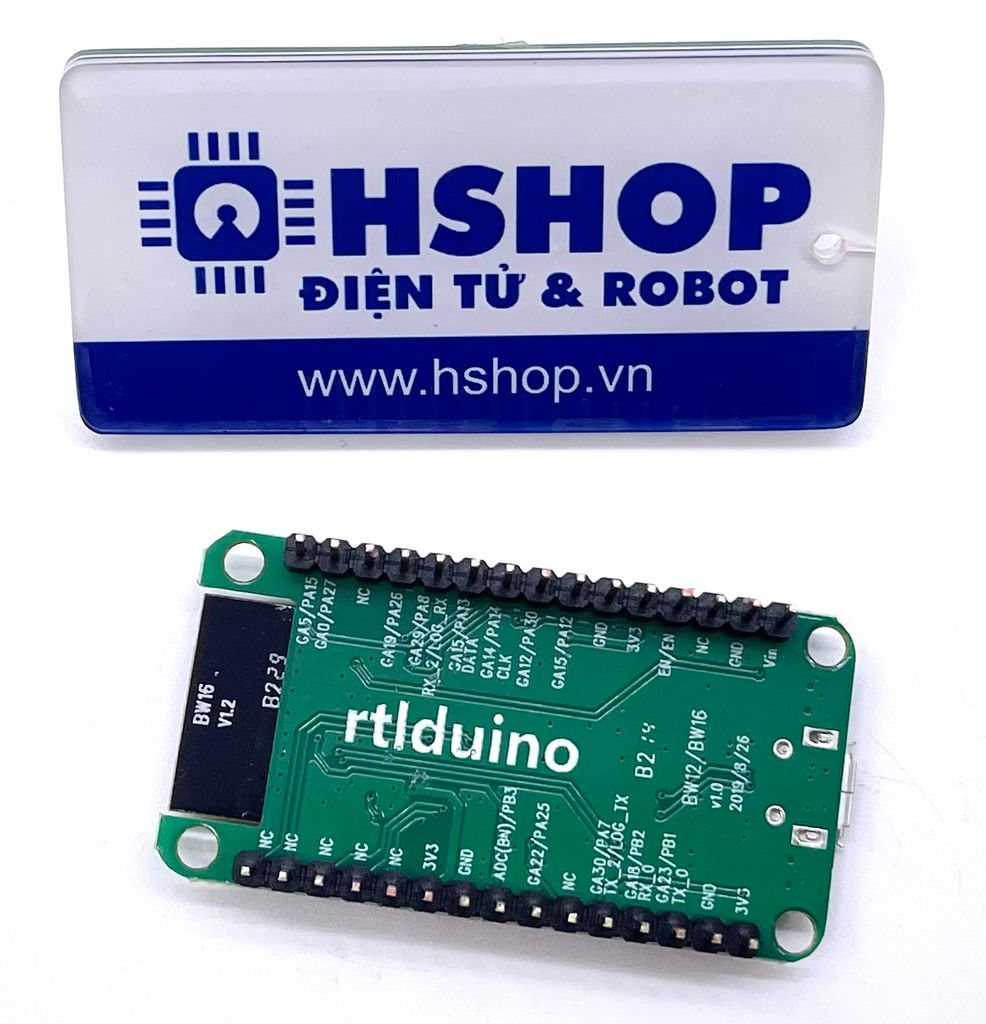

Mạch thu phát Dual-band Wi-Fi + Bluetooth SoC RTL8720DN BW16 Kit Ai-Thinker là phiên bản ra chân của BW16 Module tích hợp mạch nạp và giao tiếp UART CH340, mạch sử dụng IC Wireless SoC Realtek RTL8720DN với nhân xử lý KM4 (ARM Cortex-M4) và KM0 (ARM Cortex-M0) tích hợp, RTL8720DN còn được tích hợp hai chuẩn giao tiếp là Dual-band Wifi hỗ trợ tần số 2.4G / 5G và chuẩn giao tiếp BLE / Bluetooth 5.0 mới nhất hiện nay.
Mạch thu phát Dual-band Wi-Fi + Bluetooth SoC RTL8720DN BW16 Kit Ai-Thinker phù hợp với các ứng dụng về Bluetooth, Wifi và IoT đang rất phổ biến hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.
Thông số kỹ thuật:
- Model: Dual-band Wi-Fi + Bluetooth SoC RTL8720DN BW16 Kit Ai-Thinker
- Power supply Voltage: 5VDC from Micro USB
- Tích hợp mạch nạp chương trình và giao tiếp UART CH340.
- Main IC: BW16 Module with Wireless SoC – Realtek RTL8720DN MCU
- Antenna: IPEX connector or PCB Antenna
- Connectivity:
- WiFi
- 802.11 a/b/g/n
- Frequency range 2400-2483.5MHz & 5180-5825MHz
- Data Rates
- 802.11a: 6,9,12,18,24,36,48,54Mbps
- 802.11b: 1,2,5.5,11Mbps
- 802.11g: 6,9,12,18,24,36,48,54Mbps
- 802.11n: MCS0–MCS7 @ HT20/HT40 2.4GHz and 5GHz bands
- AP, Station, AP/Client supported
- Bluetooth
- Bluetooth 5.0 LE
- Bluetooth frequency range 2.402GHz - 2.480GHz
- Receiver Sensitivity: -92 dBm
- Transmit Power: 7 dBm
- Interface: UART/GPIO/ADC/PWM/IIC/SPI/SWD

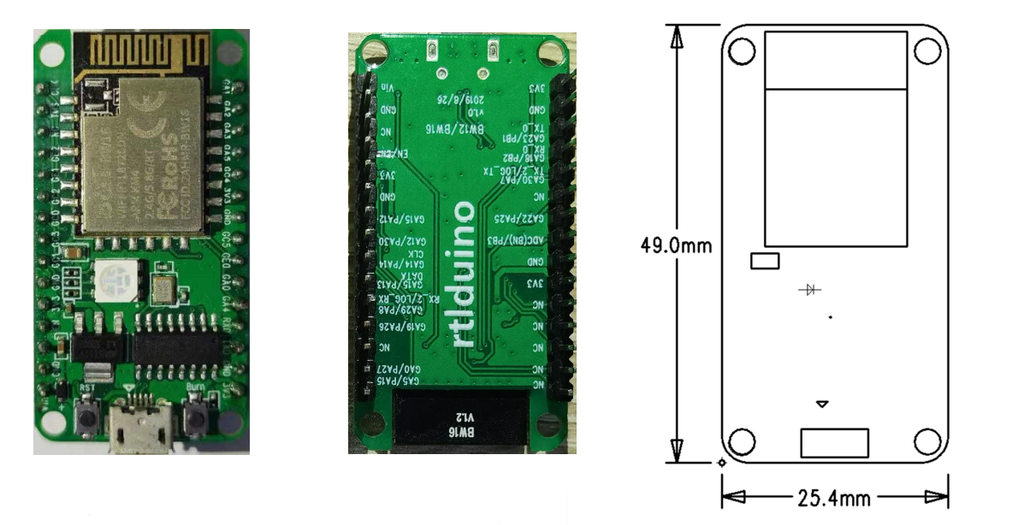

- Size: 49 x 25.4mm
Trang chủ nhà sản xuất.
Hướng dẫn sử dụng từ Realtek với Ameba IoT.
Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:
