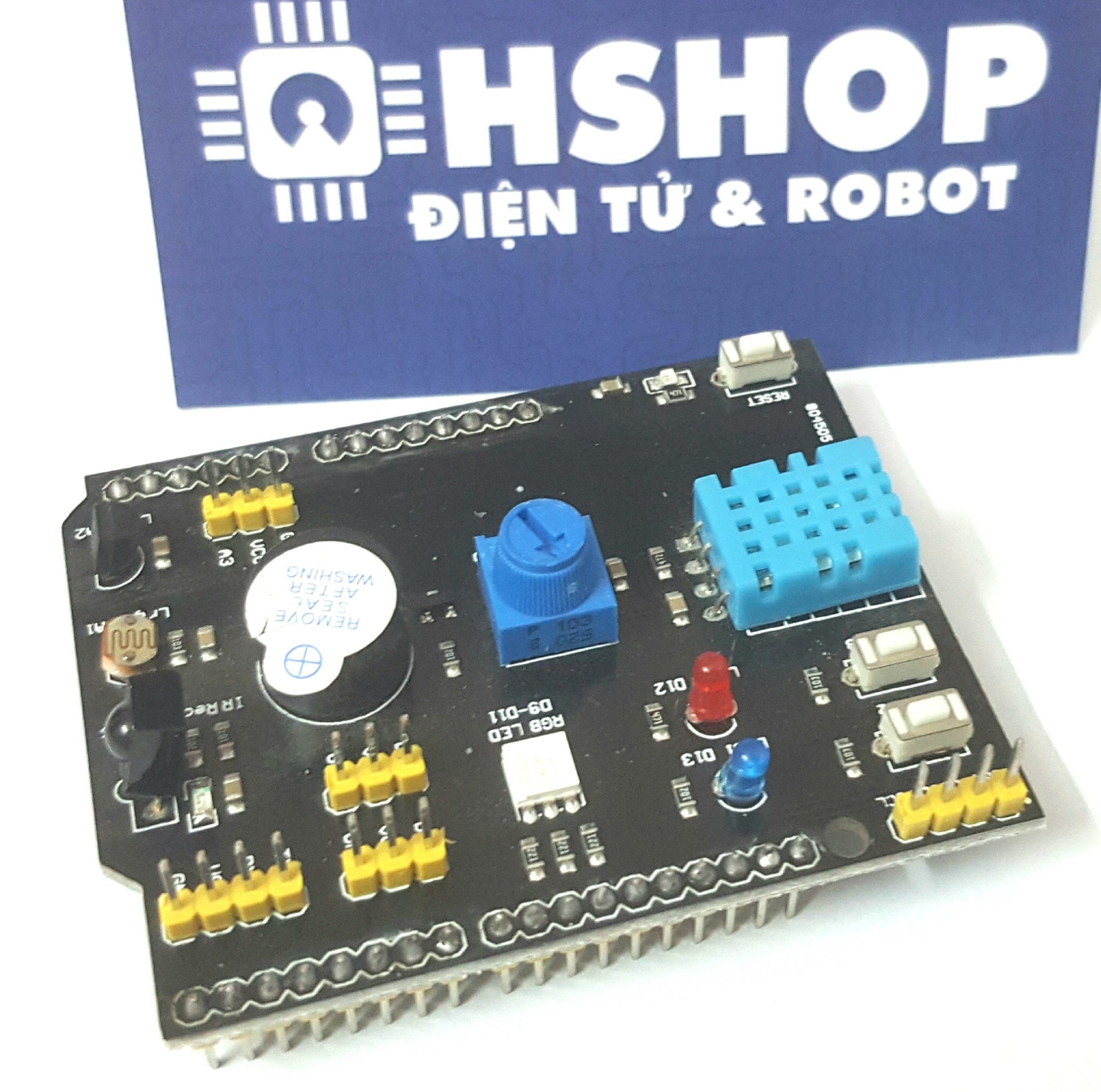

Mạch mở rộng 9in1 DHT11 LM35 Buzzer IR Photoresistor VR RGB Button Led Shield

Nhà sản xuất: Import
Giá bán
155,000₫

Mạch mở rộng 9in1 DHT11 LM35 Buzzer IR Photoresistor VR RGB Button Led Shield được sử dụng với Arduino Uno, Arduino Mega 2560 hoặc các loại Arduino có kiểu chân tương ứng giúp mở rộng thêm 9 chức năng cho board, mạch có thể sử dụng như một công cụ thực hành các bài thí nghiệm cơ bản trên Arduino cho người mới bắt đầu, 9 chức năng mở rộng được liệt kê như sau:

  1. Cảm biến độ ẩm nhiệt độ DHT11: Giao tiếp 1-Wire nối vào chân D4 của Arduino, thư viện code mẫu.
  2. Cảm biến nhiệt độ LM35: giao tiếp Analog nối vào chân A2 của Arduino, thư viện code mẫu.
  3. Còi Buzzer: nối vào chân D5 của Arduino, có thể kích on off bằng tín hiệu Digital hoặc cấp xung PWM để tạo ra tần số âm thanh khác nhau, thư viện code mẫu.
  4. Cảm biến hồng ngoại IR1838: nối vào chân D6 của Arduino, sử dụng để nhận tín hiệu hồng ngoại 38khz từ các loại Remote, tay cầm điều khiển, thư viện code mẫu.
  5. Cảm biến ánh sáng quang trở Photoresistor: Nối vào chân A1 của Arduino, có thể dùng hàm AnalogRead() để đọc giá trị cường độ ánh sáng tương ứng.
  6. Biến trở Variable Resisitor: nối vào chân A0 của Arduino, có thể dùng hàm AnalogRead() để đọc giá trị điện áp trên biến trở tương ứng.
  7. Button: 2 button nối vào chân D2 và D3 của Arduino, 1 button nối vào chân Reset.
  8. Led: 2 led đơn nối vào chân D12 và D13 của Arduino.
  9. Led RGB: nối vào 2 chân D9, D10, D11 của Arduino, cấp tín hiệu hoặc xung để biến đổi màu sắc.

Ngoài Ra mạch còn có 1 cổng giao tiếp UART,  2 cổng giao tiếp Digital chân D7, D8 và 1 cổng giao tiếp Analog chân A3, rất phù hợp để làm các bài thí nghiệm, giảng dạy và học lập trình cơ bản trên Arduino.
