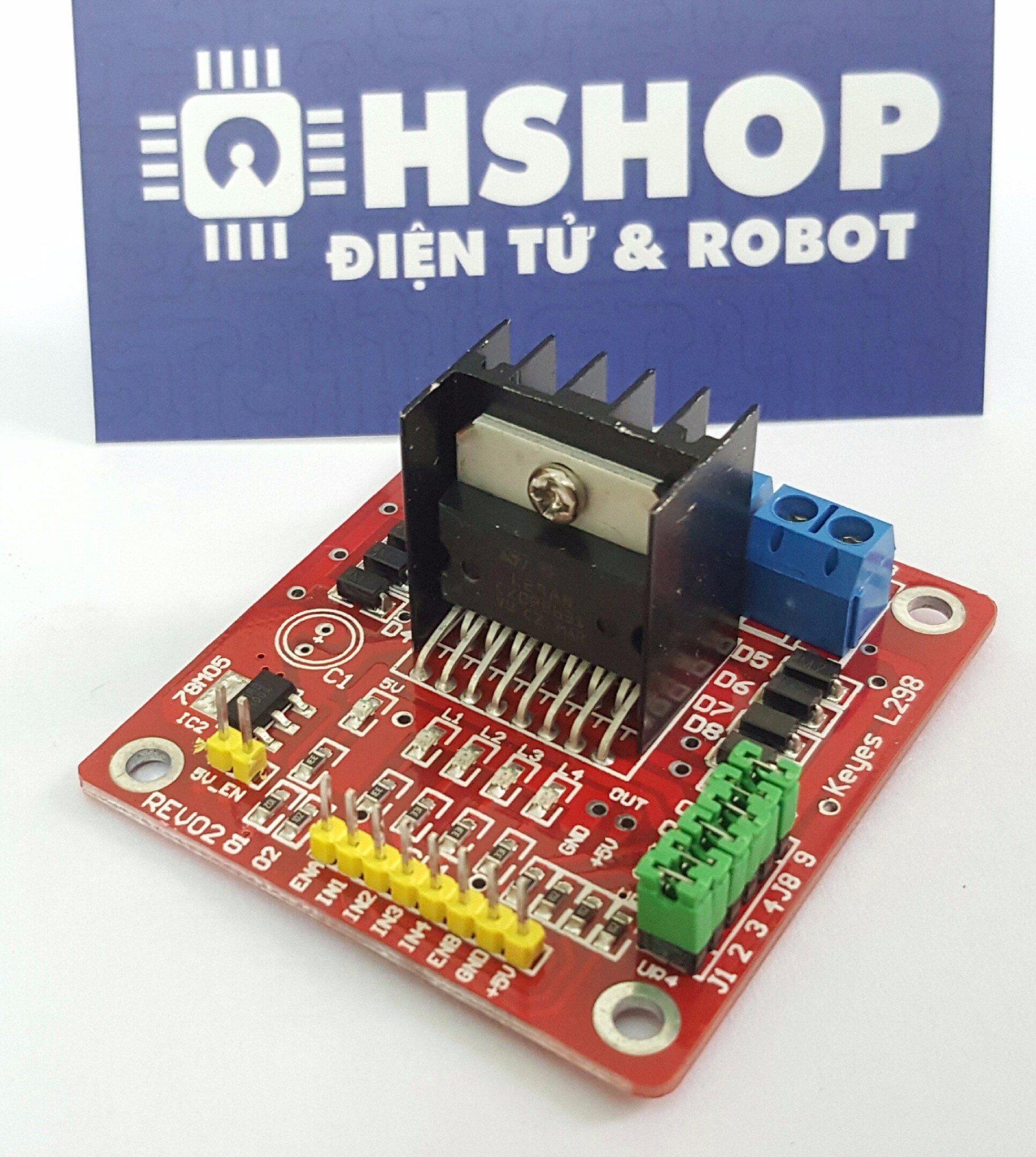

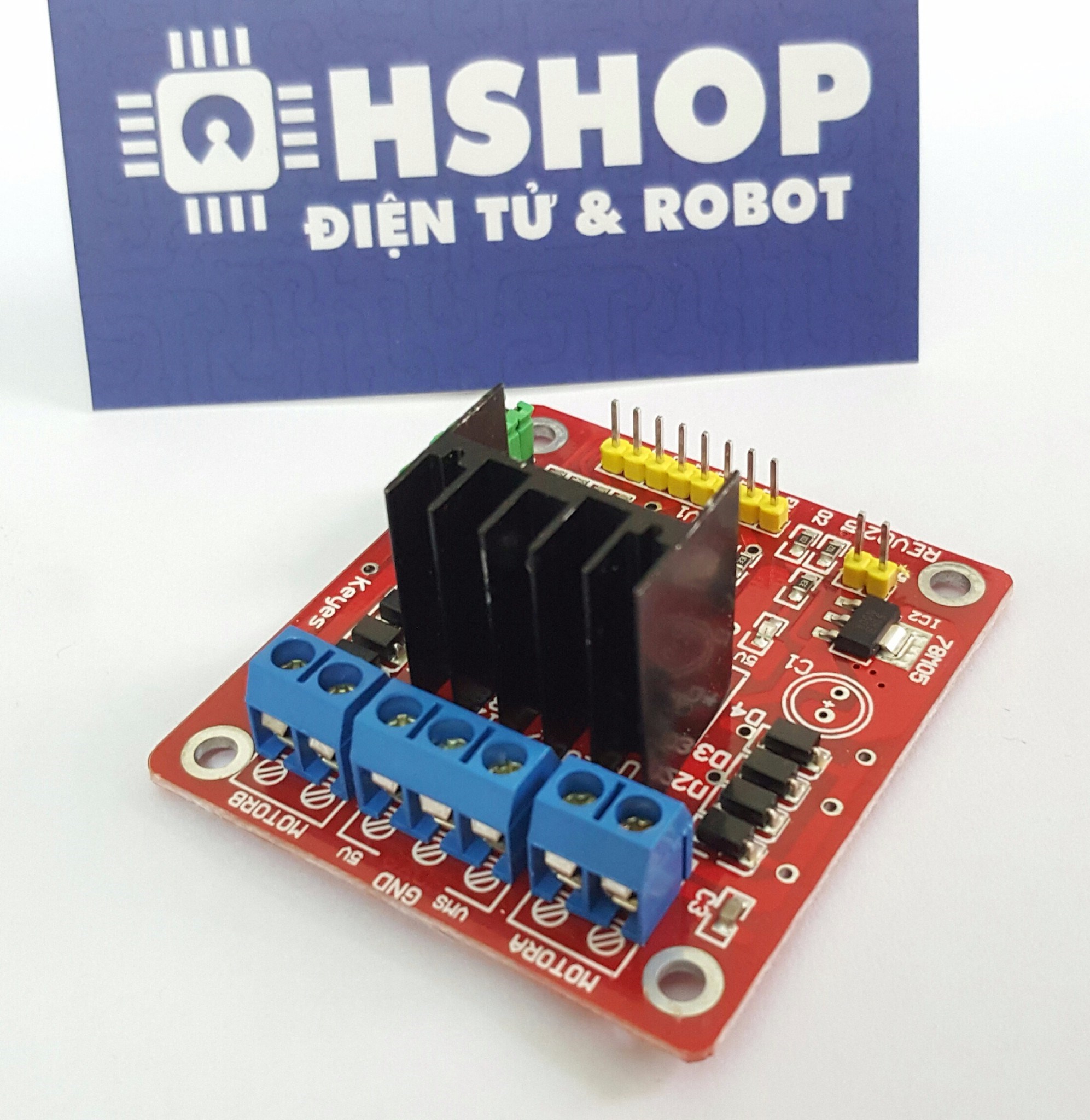

Mạch điều khiển động cơ DC L298 V2

Mạch điều khiển động cơ DC L298 V2 sử dụng IC Driver điều khiển động cơ L298 chính hãng ST, mạch có chất lượng tốt, khả năng hoạt động bền bỉ và thiết kế tiện lợi với trở kéo tích hợp, diod bảo vệ, led hiển thị trạng thái, Domino và chân cắm dễ dàng sử dụng.

Mạch điều khiển động cơ DC L298 V2 có  khả năng điều khiển 2 động cơ DC với dòng cấp lên đến 2A, trên mạch có IC nguồn 7805 giúp cấp nguồn 5VDC cho các module khác( lưu ý chỉ sử dụng 5V này nếu nguồn cấp <12VDC).

Thông số kỹ thuật:

• IC chính: L298 - Dual Full Bridge Driver
• Điện áp đầu vào: 5~46VDC
• Công suất tối đa: 25W 1 cầu (lưu ý công suất = dòng điện x điện áp nên áp cấp vào càng cao, dòng càng nhỏ, công suất có định 25W).
• Dòng tối đa cho mỗi cầu H là: 2A
• Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~Vss
• Kích thước: 60mm*54mm
• Trọng lượng: ~48g

Tài liệu tham khảo:

• Datasheet L298
• Hướng dẫn sử dụng.
