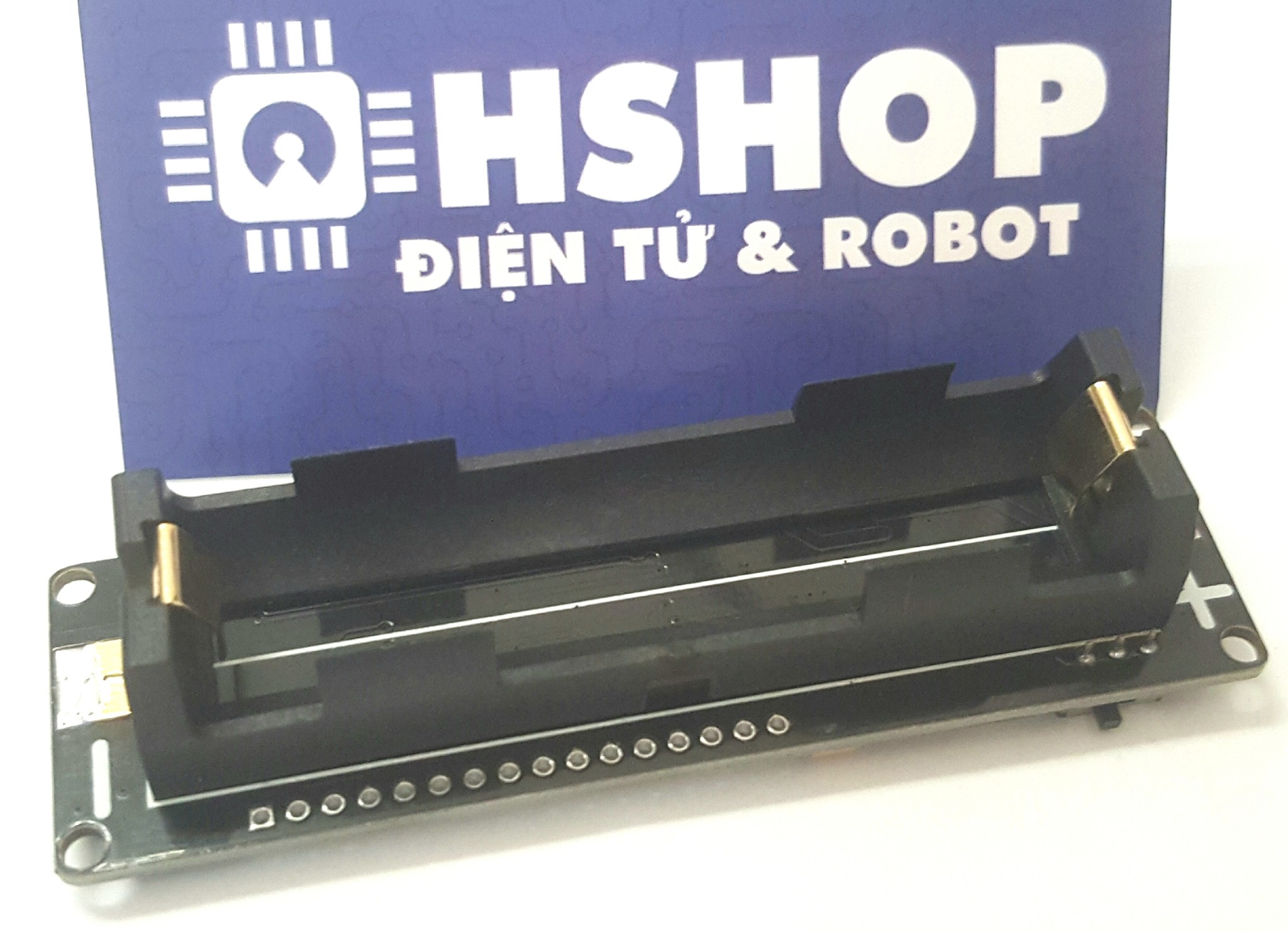

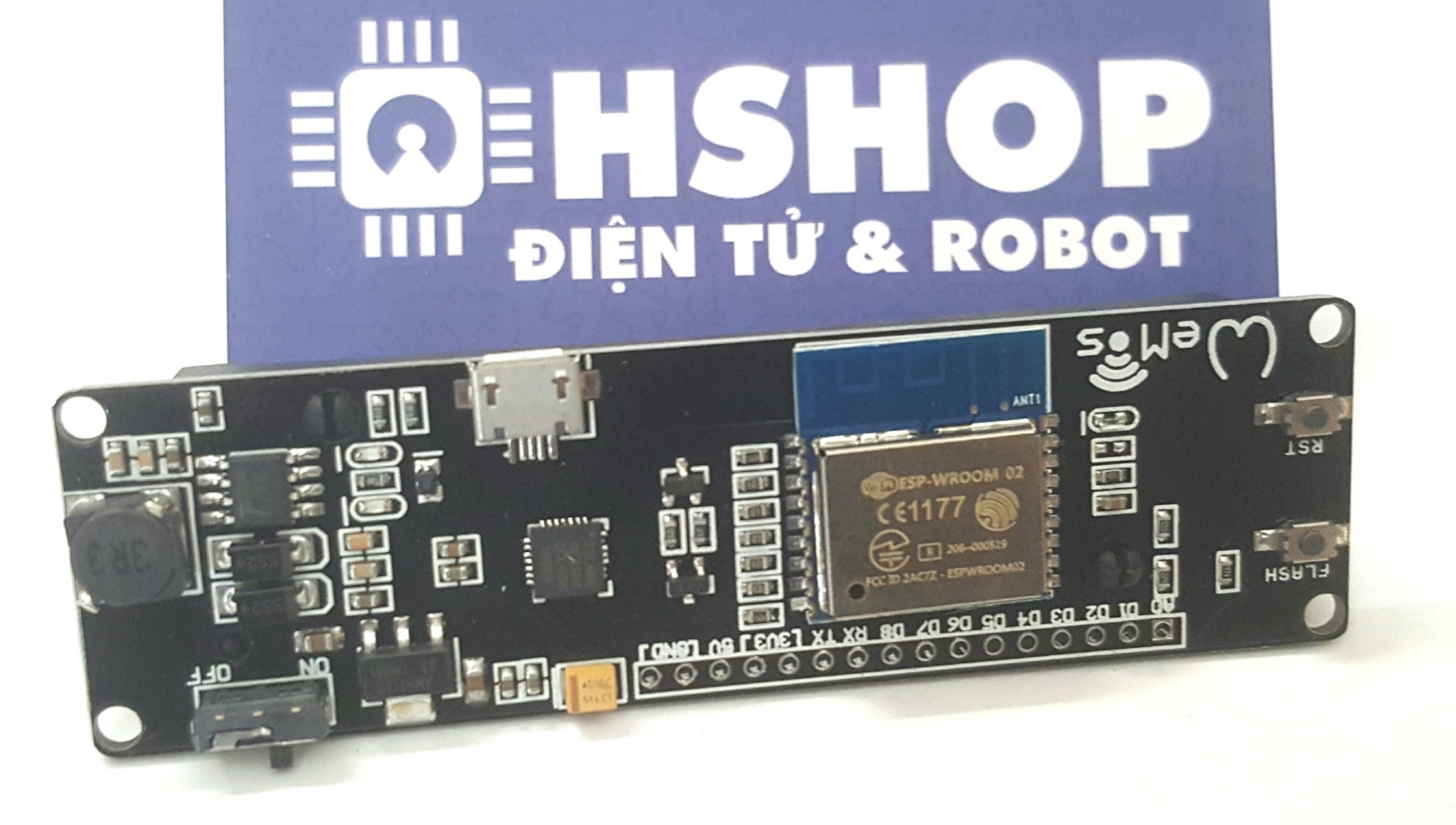

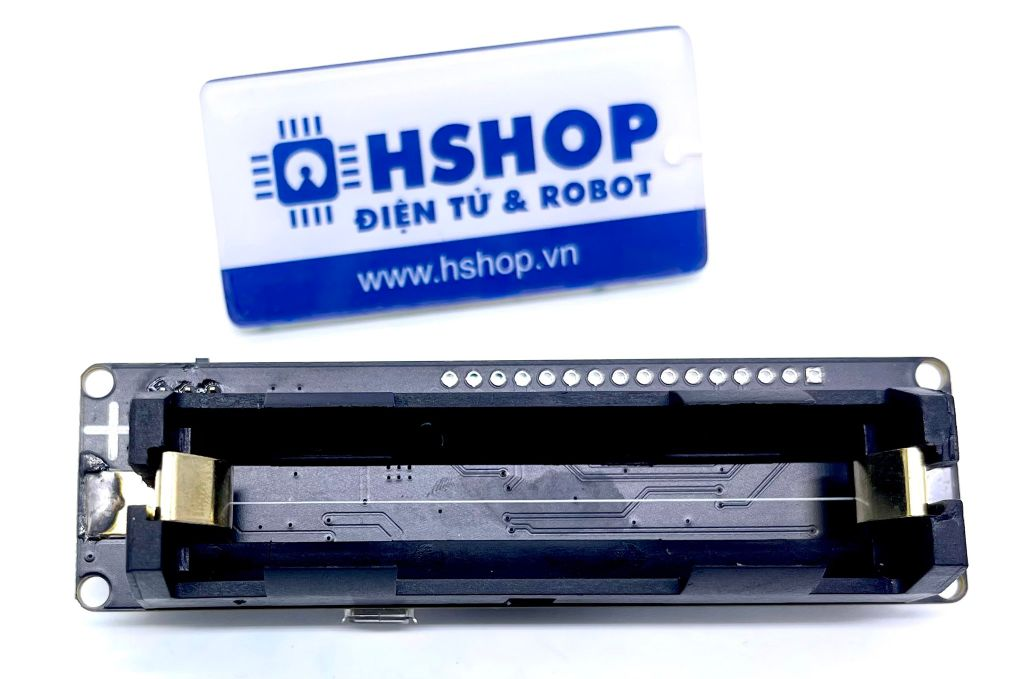

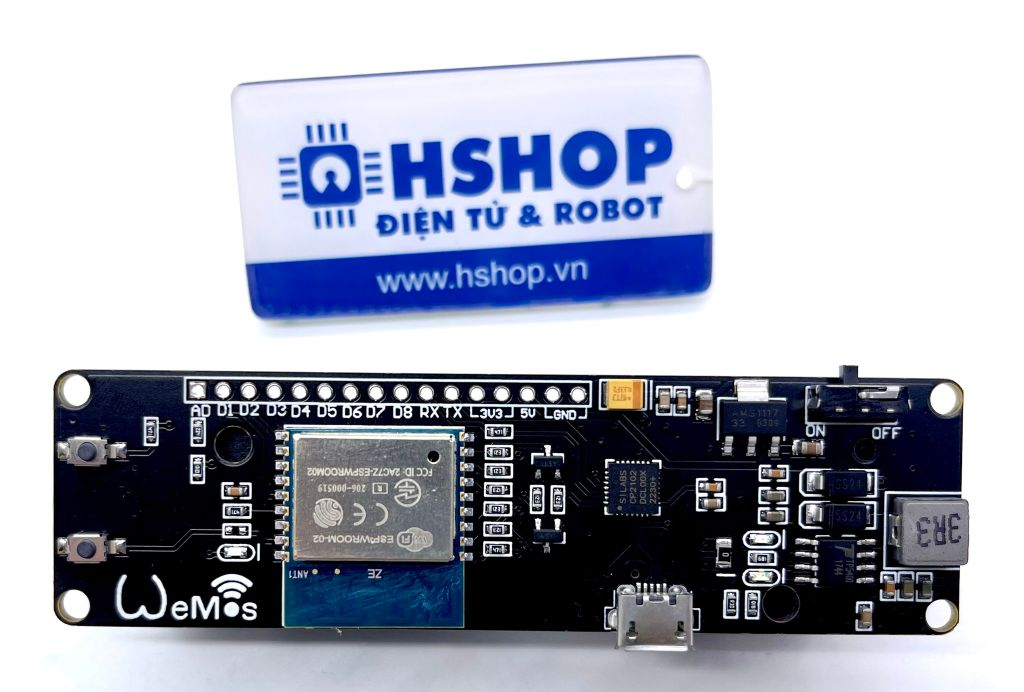

Kit RF thu phát Wifi ESP8266 ESP-WROOM-02 with 18650 Battery Holder

Nhà sản xuất: Import
Giá bán
195,000₫

Kit RF thu phát Wifi ESP8266 ESP-WROOM-02 with 18650 Battery Holder có thiết kế nhỏ gọn với module chính là ESP8266 ESP-WROOM-02 kết hợp với mạch nạp CP2102 và đặc biệt được bổ sung thêm khả năng cấp nguồn bằng pin 18650 (có tích hợp mạch sạc cho pin 18650 trên mạch), rất thích hợp với các ứng dụng IoT, thu thập dữ liệu cần độ di động cao hoặc sử dụng pin.

Kit RF thu phát Wifi ESP8266 ESP-WROOM-02 with 18650 Battery Holder có thể sử dụng trực tiếp trình biên dịch của Arduino để lập trình và nạp code, điều này khiến việc sử dụng và lập trình các ứng dụng trên ESP8266 trở nên rất đơn giản.

Thông số kỹ thuật:

  • IC chính: ESP8266 ESP-WROOM-02
  • Phiên bản firmware: NodeMCU Lua
  • Chip nạp và giao tiếp UART: CP2102.
  • GPIO tương thích hoàn toàn với firmware Node MCU.
  • Cấp nguồn: 5VDC MicroUSB hoặc pin 18650 (lưu ý không lắp ngược chiều âm - dương + của pin 18650 sẽ làm cháy mạch ngay lập tức).
  • GIPO giao tiếp mức 3.3VDC

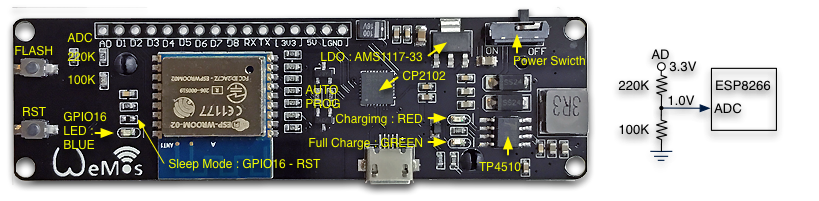

  • Tích hợp Led báo trạng thái D0, nút Reset, Flash.
  • Tích hợp mạch sạc chuyên dụng cho pin 18650 sử dụng IC TP5410 (LED: Red = Charging, Green = Full charging).
  • Tích hợp Jumper cho chế độ Sleep Mode (hàn tắt mối nối sẽ enable Sleep Mode).
  • Ra chân đầy đủ ESP8266 ESP-WROOM-02.
  • Tích hợp cầu phân áp tại chân AD giúp chân AD có thể nhận được mức điện áp lớn hơn 3.3VDC, tuy nhiên cần tính toán để mức điện áp tại chân Analog ESP8266 sau khi qua cầu phân áp không vượt quá 3.3VDC (theo sơ đồ hiện tại AD-R200K-Analog ESP8266-R100K-GND thì mức điện áp tại AD không vượt quá 7VDC).
  • Tương thích hoàn toàn với trình biên dịch Arduino.
  • Kích thước: 92x26x20mm

Hướng dẫn cài đặt và sử dụng NodeMCU với trình biên dịch Arduino:

Link tải Driver CP2102.

http://www.instructables.com/id/Programming-ESP8266-ESP-12E-NodeMCU-Using-Arduino-/
https://github.com/esp8266/Arduino#installing-with-boards-manager
