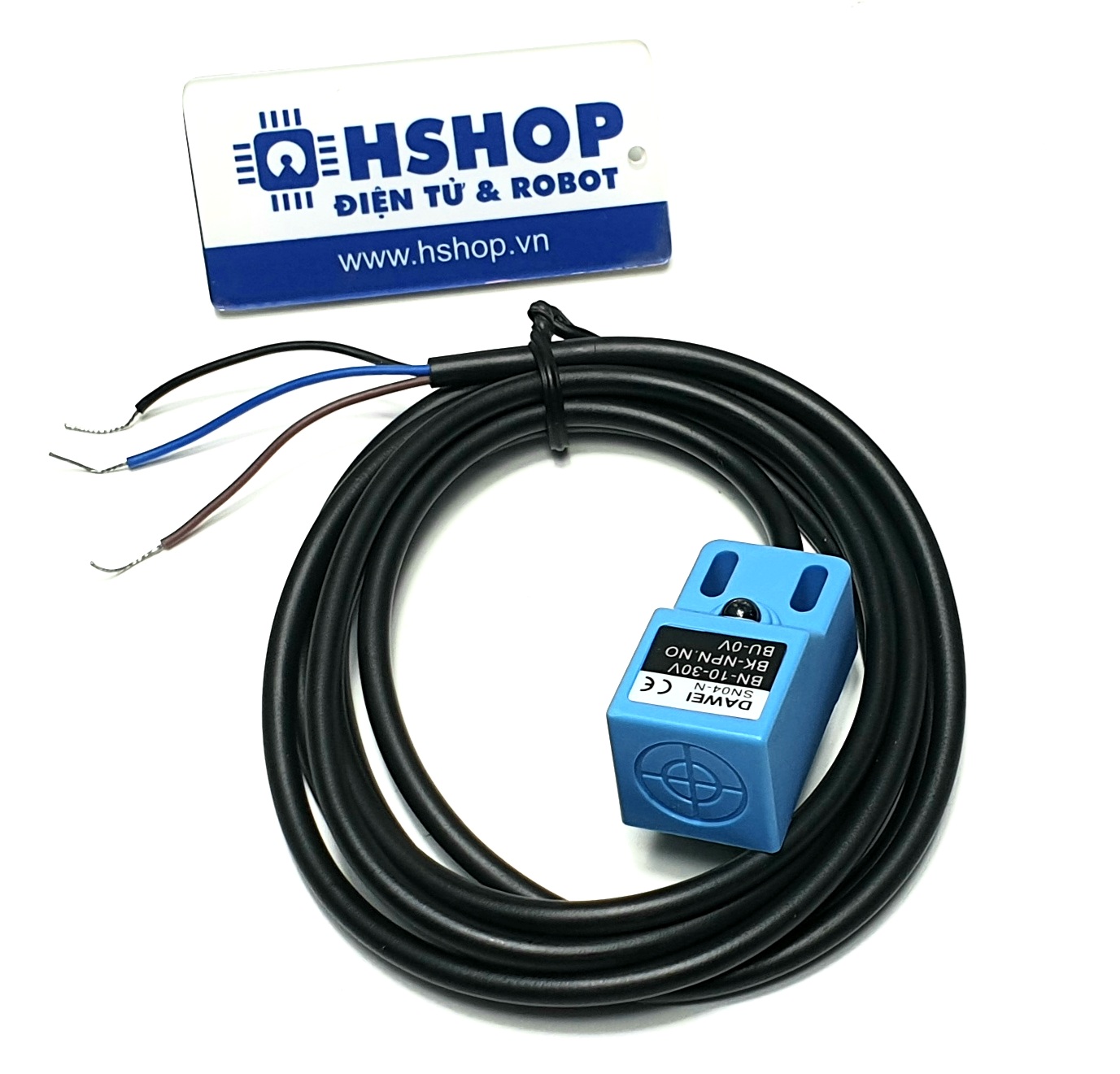

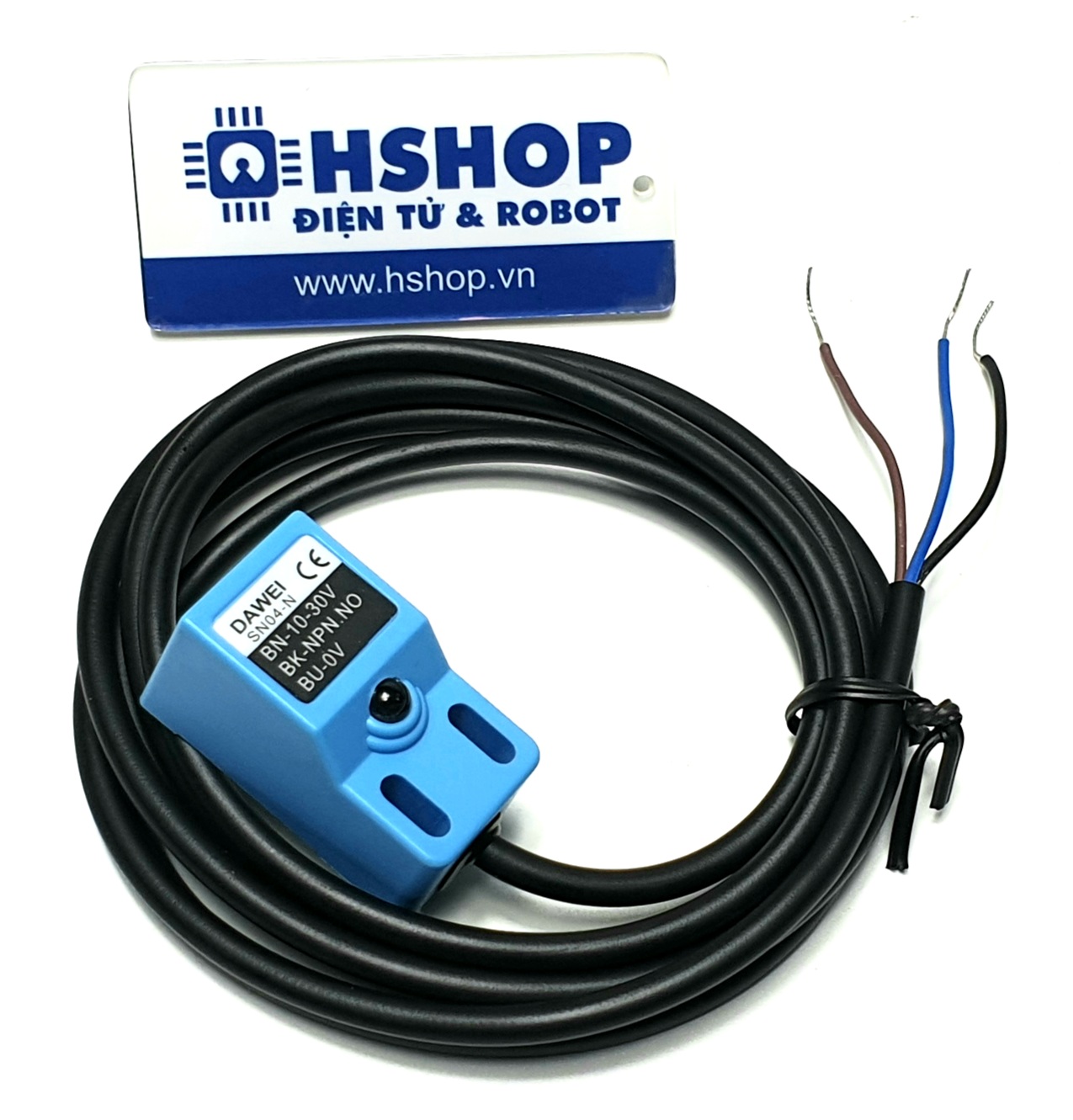

Cảm biến kim loại tiệm cận OMDHON SN04-N Inductive Proximity Sensor

    Cảm biến kim loại tiệm cận OMDHON SN04-N Inductive Proximity Sensor
Nhà sản xuất: Import
Mã sản phẩm:HS000204
Giá bán
59,000₫
Thêm vào giỏ hàng

Cảm biến kim loại tiệm cận OMDHON SN04-N Inductive Proximity Sensor  tại Hshop.vn được nhập từ hãng OMDHON với chất lượng tốt, độ bền và độ ổn định cao, cảm biến có khả năng phát hiện kim loại ở khoảng cách gần (tiệm cận) từ 0~4mm, ứng dụng trong các lĩnh vực tự động, cơ điện tử, xác định kiểm dừng của cơ cấu trượt.

Cảm biến kim loại tiệm cận OMDHON SN04-N Inductive Proximity Sensor có ngõ ra tín hiệu là cấu trúc cực thu hở Transistor NPN - Open Collector nên sẽ cần phải có trở kéo (khoảng 1~10K) lên chân nguồn dương VCC để tạo thành tín hiệu mức cao (High).

Thông số kỹ thuật:

  • Model: OMDHON SN04-N
  • Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
  • Chân tín hiệu ngõ ra: cấu trúc cực thu hở Transistor NPN - Open Collector nên sẽ cần phải có trở kéo (khoảng 1~10K) lên chân nguồn dương VCC để tạo thành tín hiệu mức cao (High).
  • Điện áp hoạt động: 5~30VDC (kiểm nghiệm thực tế tại Hshop.vn, vỏ cảm biến ghi từ 10~30VDC nhưng có thể hoạt động tốt tại 5VDC).
  • Dòng hoạt động: 200~300mA.
  • Khoảng đo: 0~4mm.
  • Đối tượng phát hiện: Kim loại.
  • Tần số chuyển đổi: 200Hz.
  • Vật liệu: Nhựa ABS.
  • Độ dài dây: 1.2 m.
  • Kích thước: 18 x 18 x35mm.

Sơ đồ chân:

  • Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 5~30VDC.
  • Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN - Open Collector.
  • Xanh Dương (Blue): chân nguồn âm GND 0VDC.

Lưu ý:

  • Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.
  • Chân tín hiệu đầu ra SIGNAL của cảm biến có cấu trúc cực thu hở Transistor NPN - Open Collector nên khi phát hiện vật cản sẽ được kính hoạt và kéo xuống mức thấp (Low) GND (0VDC), để tạo thành tín hiệu mức cao (High) ta nối điện trở kéo Rx (1~10k) lên chân nguồn VCC để tạo thành tín hiệu mức cao mong muốn (như với Arduino là 5VDC).

OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

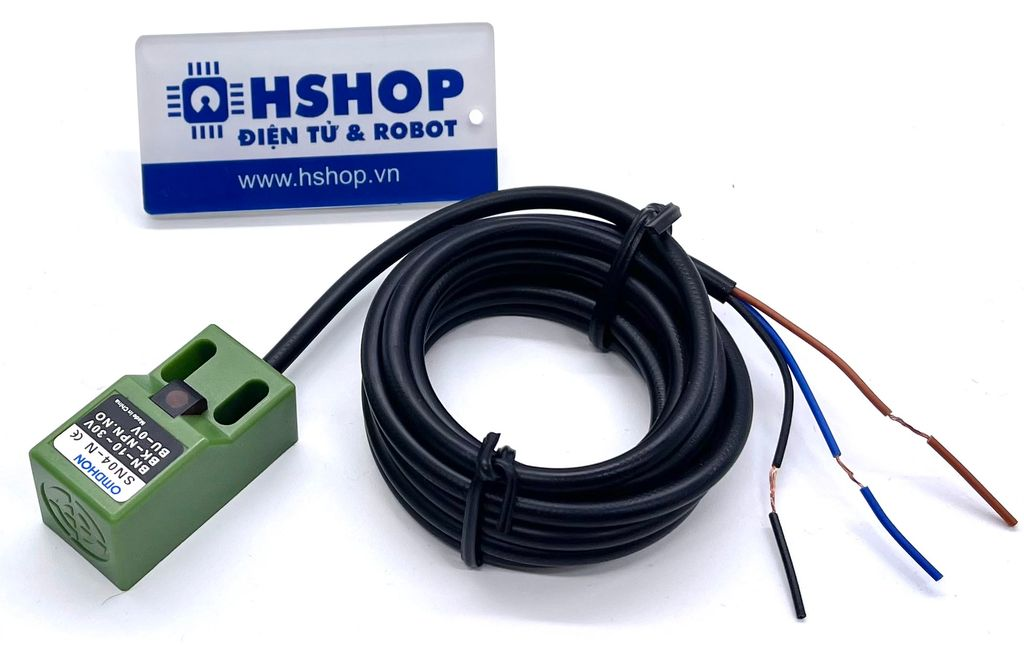

Cảm biến kim loại tiệm cận OMDHON SN04-N Inductive Proximity Sensor

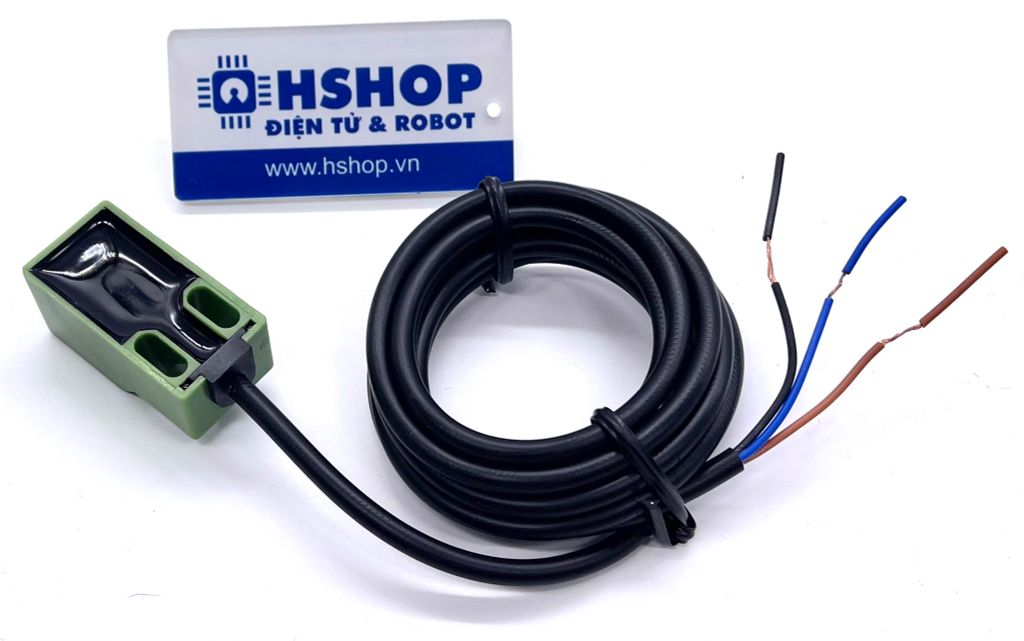

Cảm biến kim loại tiệm cận OMDHON SN04-N Inductive Proximity Sensor
