Mạch WeAct Logic Analyzer V1 24Mhz 8CH

Loại: Default
Thương hiệu: WeAct Studio
Tình trạng: Còn hàng
Mã sản phẩm: HS1958
Giá bán:
225.000₫

Cam kết

  • Kiểm tra sản phẩm trước khi bán Kiểm tra sản phẩm trước khi bán
  • Tư vấn tận tâm Tư vấn tận tâm
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng
  • Bảo hành trách nhiệm Bảo hành trách nhiệm

Khuyến mại

  • Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các  đơn hàng nặng trên 500g)Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Lưu ý Để kết nối với máy tính quý khách mua thêm cáp USB-C cable

Mạch WeAct Logic Analyzer V1 24Mhz 8CH xử dụng chip xử lý FPGA Cypress CY7C68013A cho tốc độ lấy mẫu nhanh lên đến 24Mhz với 8 kênh đầu vào Digital giúp bạn phân giải tín hiệu số cho các mục đích lấy mẫu, nghiên cứu, mạch có thiết kế nhỏ gọn hỗ trợ mức điện áp logic tối đa 5.5VDC, mạch sử dụng với phần mềm Sigrok-PulseView với tài liệu hướng dẫn đầy đủ từ WeAct.

WeAct LogicAnalyzerV1 is a logic analyzer designed based on Cypress CY7C68013A/Corebai CBM9002A USB controller. It can collect 8 channels at the same time. The maximum sampling rate of each channel is 24Mhz, and the maximum logical level supports 5.5V. The software adopts sigrok-PulseView, which is open source, and supports Linux, Windows, Mac OS X and other platforms. It supports more than 100 kinds of protocol analysis, and can add its own protocol analysis.

  • Sampling rate and number of channels: 24Mhz@8 Channel
  • Signal input range: 0-5.5V
  • High and low level recognition range: VIH: >2V,VIL: <0.8V
  • Communication mode: USB 2.0 (In order to ensure the sampling rate of 24Mhz, try not to use USB docking station)

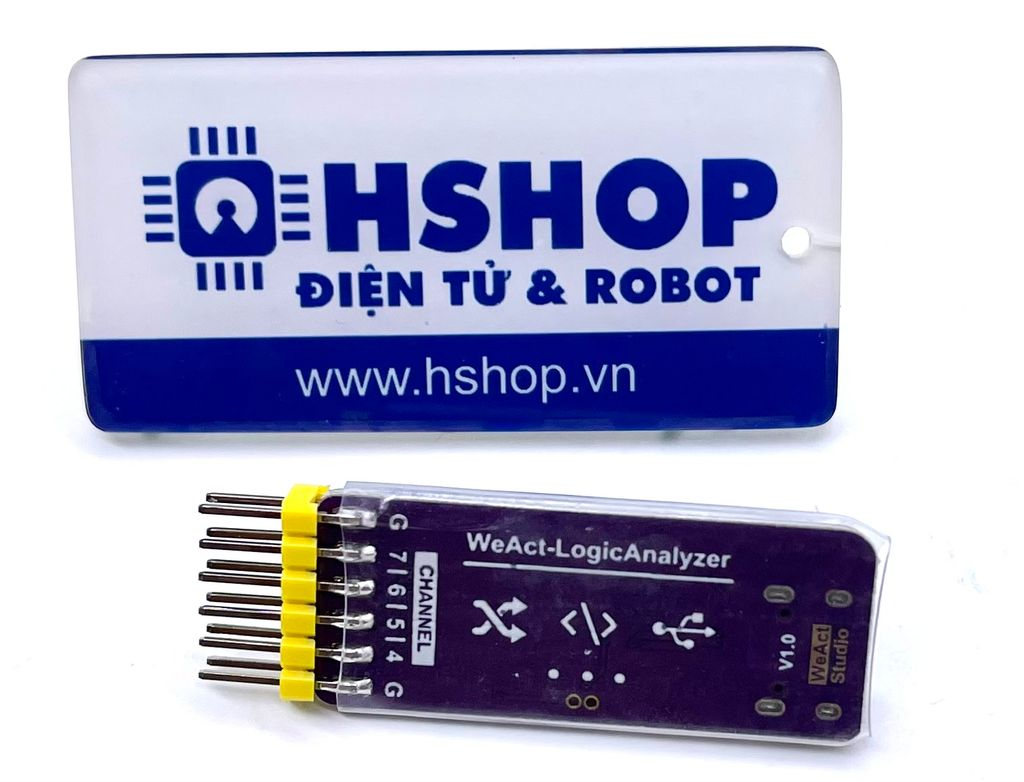

Mạch WeAct Logic Analyzer V1 24Mhz 8CH

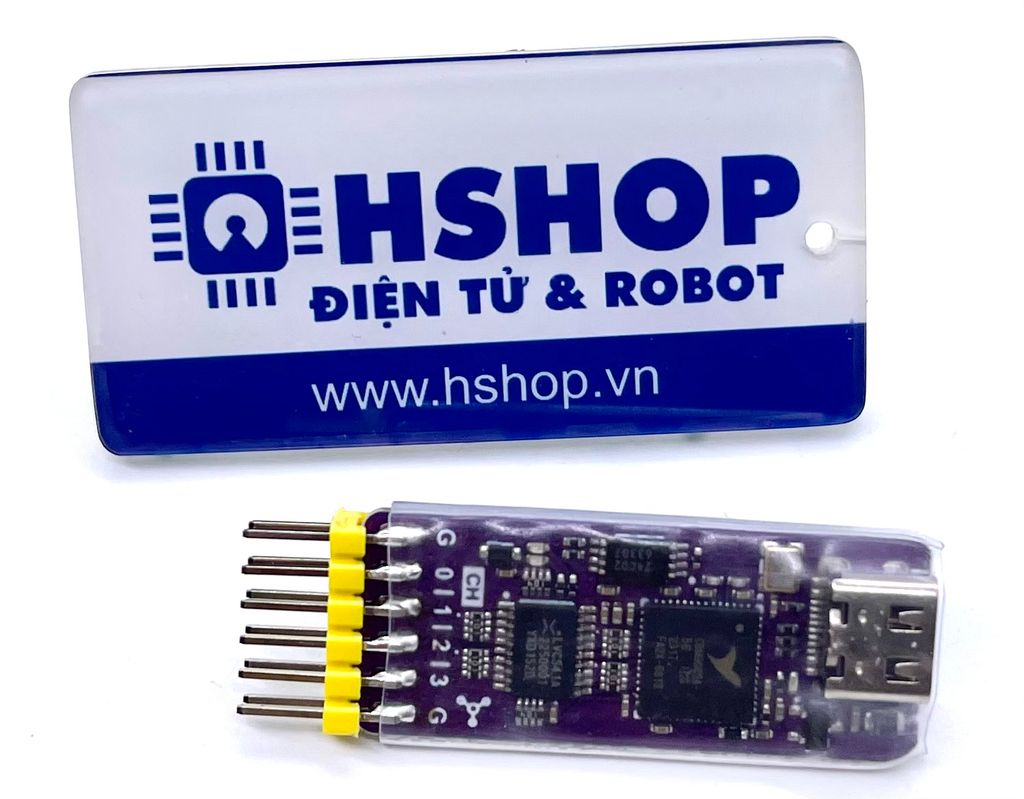

Mạch WeAct Logic Analyzer V1 24Mhz 8CH
