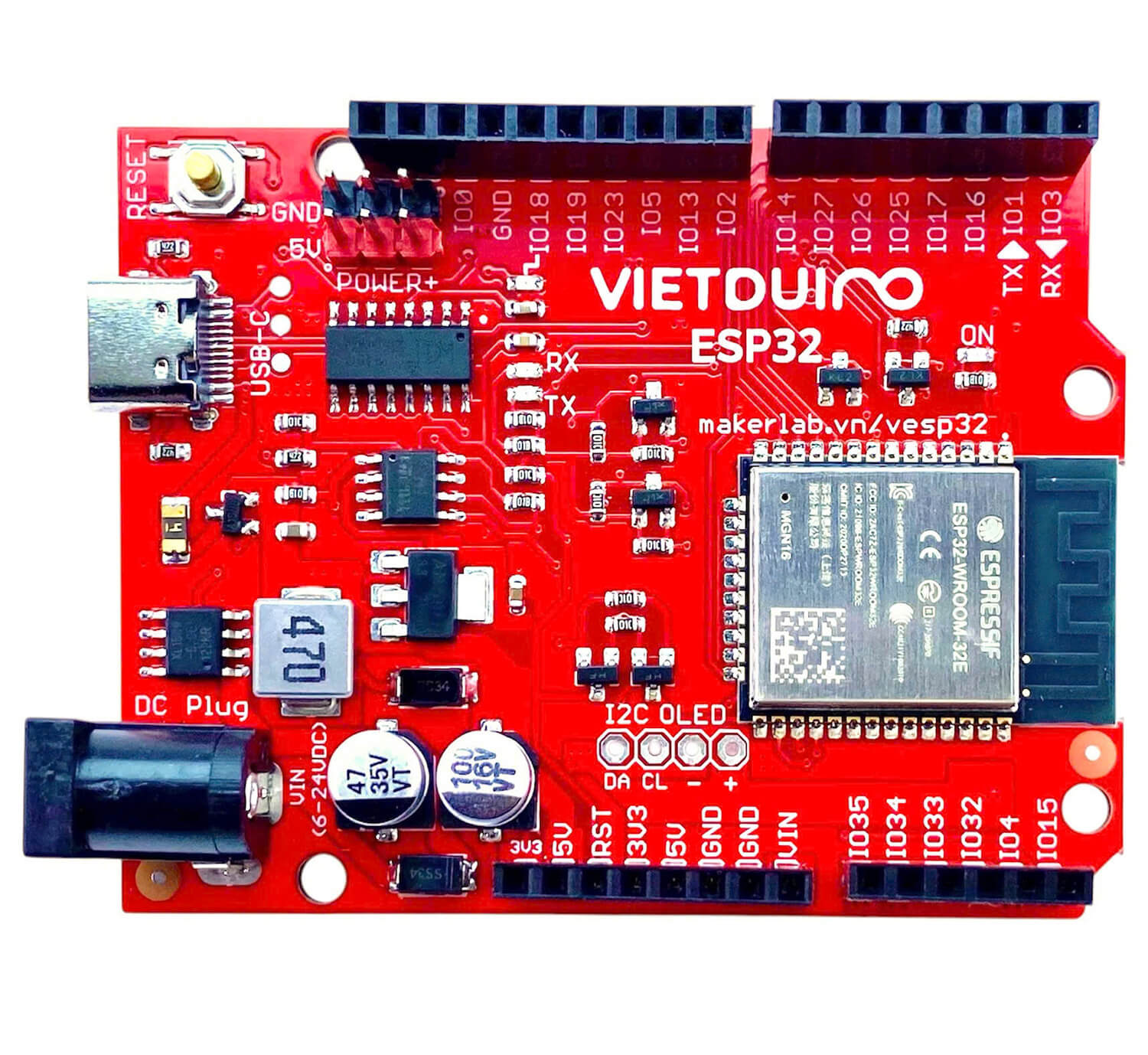

Mạch Vietduino Wifi BLE ESP32 (Arduino Compatible)

Lưu ý:

• Lựa chọn mặc định của sản phẩm không kèm theo cáp USB-C, Quý Khách có thể chọn mua kèm cáp USB-C hoặc mua tại đây.
• Quý Khách có thể mua thêm Vỏ nhựa bảo vệ, cáp nạp USB,... tại trang Phụ kiện Arduino.
• Một lưu ý quan trọng khi sử dụng là Vietduino Wifi BLE ESP32 có mức điện áp logic giao tiếp là TTL 3.3VDC (các mạch Arduino thông thường sử dụng 5VDC) nên khi kết nối với các mạch có mức điện áp logic giao tiếp cao hơn cần sử dụng thêm các mạch chuyển mức tín hiệu để tránh làm hư hỏng Vietduino Wifi BLE ESP32.

Mạch Vietduino Wifi BLE ESP32 (Arduino Compatible) được nghiên cứu và và sản xuất bởi MakerLab.vn dựa trên Module Wifi BLE SoC ESP32 ESP-WROOM-32E từ chính hãng Espressif với các ưu điểm vượt trội:

1. Thiết kế với hình dạng và các chân tín hiệu được sắp xếp để có độ tương đồng về chức năng cao nhất với quy chuẩn Arduino.
2. Sử dụng mạch nguồn xung giảm áp với ưu điểm là hiệu suất chuyển đổi cao, toả nhiệt thấp, tiết kiệm năng lượng, dải điện áp đầu vào cấp cho mạch rộng từ 6~24VDC với dòng đầu ra lớn: 5VDC/Max 1500mA, 3.3VDC / Max 700mA.
3. Bổ sung thêm các chân cấp nguồn POWER+ 5VDC giúp dễ dàng cấp nguồn cho nhiều thiết bị khác nhau.
4. Sử dụng IC chuyển đổi USB-UART CH340 được nhập khẩu chính hãng cho độ ổn định và độ bền cao.
5. Chức năng cách ly nguồn cổng USB tự động khi cấp nguồn ngoài từ chân Vin hoặc giắc DC giúp bảo vệ cổng USB máy tính của bạn an toàn hơn.
6. Tích hợp chuyển mức logic I2C (3.3V/5V)

Thông số kỹ thuật:

• Model: Mạch Vietduino Wifi BLE ESP32 (Arduino Compatible)
• CPU and On­Chip Memory:
  • ESP32-D0WD-V3 embedded, Xtensa dual-core 32-bit LX6 microprocessor, up to 240 MHz
  • 448 KB ROM
  • 520 KB SRAM
  • 16 KB SRAM in RTC
• Power Supply:
  • Power Input:
    • DC Plug: 6~24VDC, Current > 500mA
    • USB-C: 5VDC, Current > 500mA
  • Power Output:
    • 5VDC: Max 1500mA
    • 3.3VDC: Max 700mA
• Interface: SD card, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, IR, pulse counter, GPIO, capacitive touch sensor, ADC, DAC, Two-Wire Automotive Interface (TWAI®, compatible with ISO11898-1)
  • Operating voltage: 3.3VDC
  • I/O voltage: 3.3V-TTL
• Wifi:
  • 802.11b/g/n
  • Bit rate: 802.11n up to 150 Mbps
  • A-MPDU and A-MSDU aggregation
  • 0.4 µs guard interval support
  • Center frequency range of operating channel: 2412 ~ 2484 MHz
• Bluetooth:
  • Bluetooth V4.2 BR/EDR and Bluetooth LE specification
  • Class-1, class-2 and class-3 transmitter
  • AFH
  • CVSD and SBC
• Integrated Components on Module:
  • 40 MHz crystal oscillator
  • 4MB (XXN4) SPI flash
• Antenna: PCB (WROOM-32E) / IPEX (WROOM-32UE)
• Button:Reset
• Led: TX / RX / IO18
• Programmer: USB-UART CH340 Included
• Packet: Arduino Packet
• Dimension: 68.6 x 53.34mm

Trang chủ nhà sản xuất và hướng dẫn sử dụng.
