Cảm biến độ ẩm, nhiệt độ đất SHT30 Temperature Humidity Sensor V4 I2C

Cảm biến SHT30 là bản nâng cấp vượt trội của SHT10 (hiện đã ngưng sản xuất) từ hãng Sensirion với độ bền chuẩn công nghiệp, độ chính xác và độ ổn định cao, chi tiết xin tham khảo tại trang chủ của hãng.

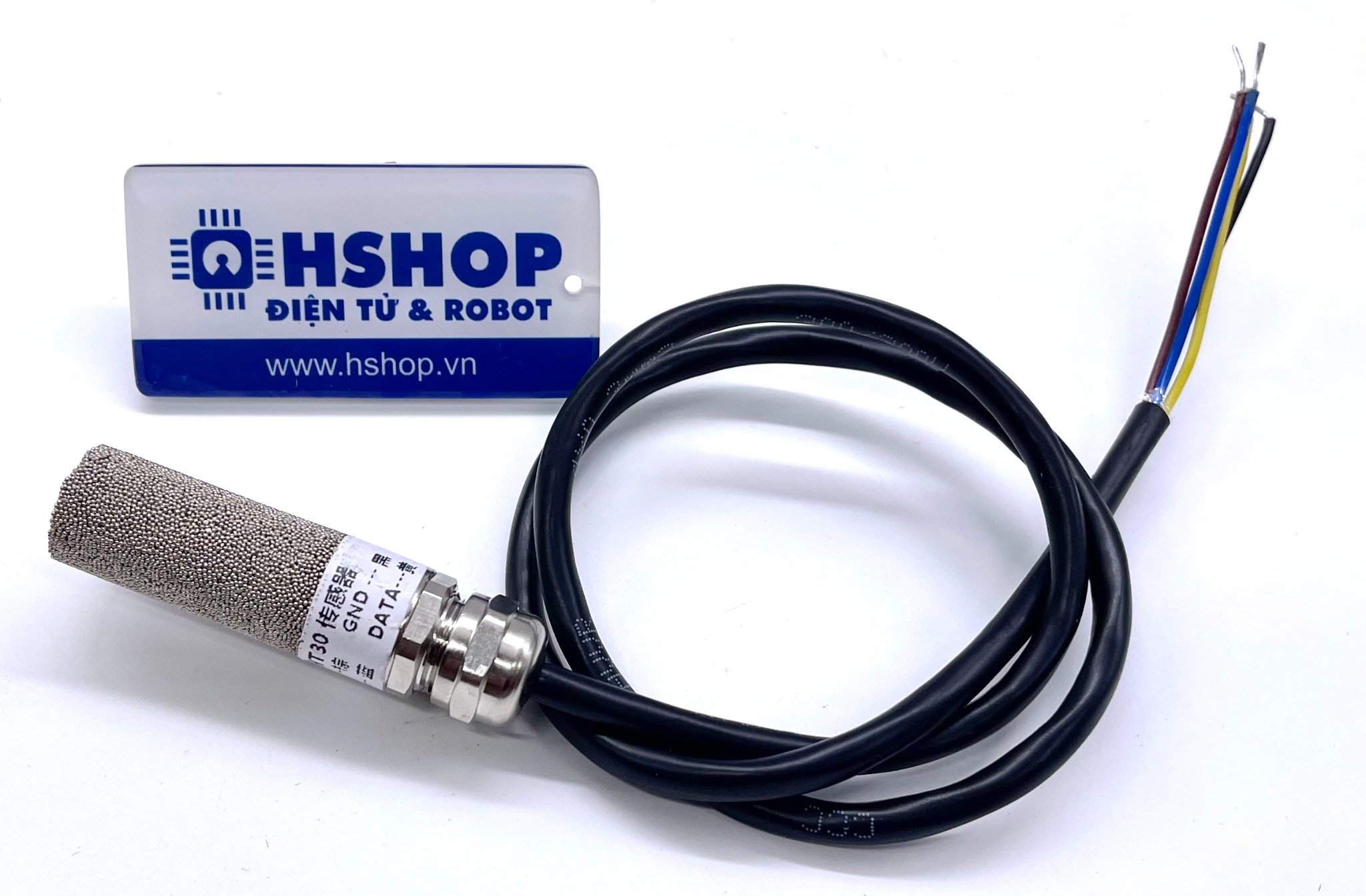

Cảm biến độ ẩm, nhiệt độ đất SHT30 Temperature Humidity Sensor V4 I2C có lớp vỏ ngoài bằng kim loại độ bền cao, bảo vệ cảm biến khỏi các tác động vật lý, va đập, ngoài ra còn có khả năng kháng bụi, nước, vỏ V4 có thể sử dụng để chôn dưới đất để đo độ ẩm và nhiệt độ của đất hoặc đo độ ẩm nhiệt độ không khí.

Cảm biến độ ẩm, nhiệt độ đất SHT30 Temperature Humidity Sensor V4 I2C sử dụng giao tiếp I2C nên rất dễ dàng kết nối và sử dụng với chỉ 2 dây tín hiệu.

***Lưu ý:

• Vỏ V4 có thiết kế chống bụi, nước, và có thể chôn dưới đất, tuy nhiên không sử dụng cảm biến trong môi trường gập nước trong thời gian dài, tránh các vị trí tưới nưới trực tiếp lên cảm biến, các môi trường ăn mòn hoặc yếm khí lên men, ẩm mốc có thể làm hư lớp màng cảm biến và vỏ kim loại.
• Nếu cảm biến bị dơ có thể ngắt dây tín hiệu và nguồn và rửa cảm biến bằng nước tinh khiết, sau đó lau và để khô cảm biến là có thể sử dụng bình thường.

Thông số kỹ thuật:

• Model: SHT30 V4 I2C
• Vỏ cảm biến bằng kim loại độ bền cao, chống bụi, nước, có thể chôn dưới đất để đo độ ẩm và nhiệt độ đất.
• Cảm biến phía trong: SHT30
• Chuẩn giao tiếp: I2C
• Mức tín hiệu giao tiếp: TTL 3.3~5VDC
• Điện áp sử dụng: 2.15~5.5VDC
• Khoảng nhiệt độ đo được: -40 ~ 125 độ C, sai số 0.2 độ C
• Khoảng độ ẩm đo được: 0 ~100% RH, sai số 2% RH.
• Có sẵn trở treo 10K và tụ lọc nhiễu.
• Kích thước cảm biến: 16 x 44mm
• Chiều dài dây dẫn: 50cm

Sơ đồ dây:

1. VCC - Màu nâu - cấp nguồn 2.15~5.5VDC.
2. GND - Màu đen - cấp nguồn 0VDC (Mass).
3. DATA - Màu vàng.
4. CLK - Màu xanh dương.

• Datasheet SHT30
• Code mẫu Arduino
• Code mẫu ESP8266
