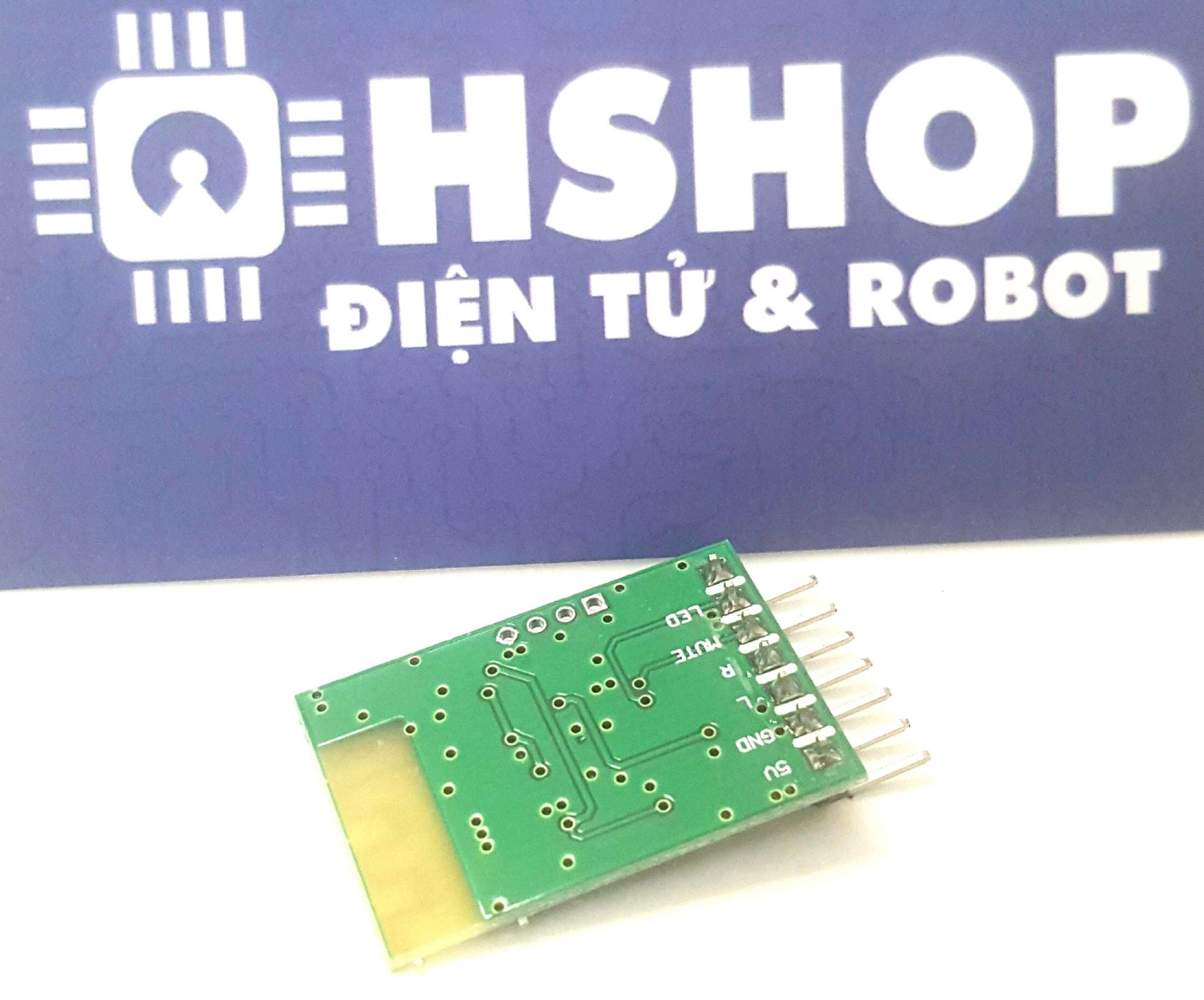

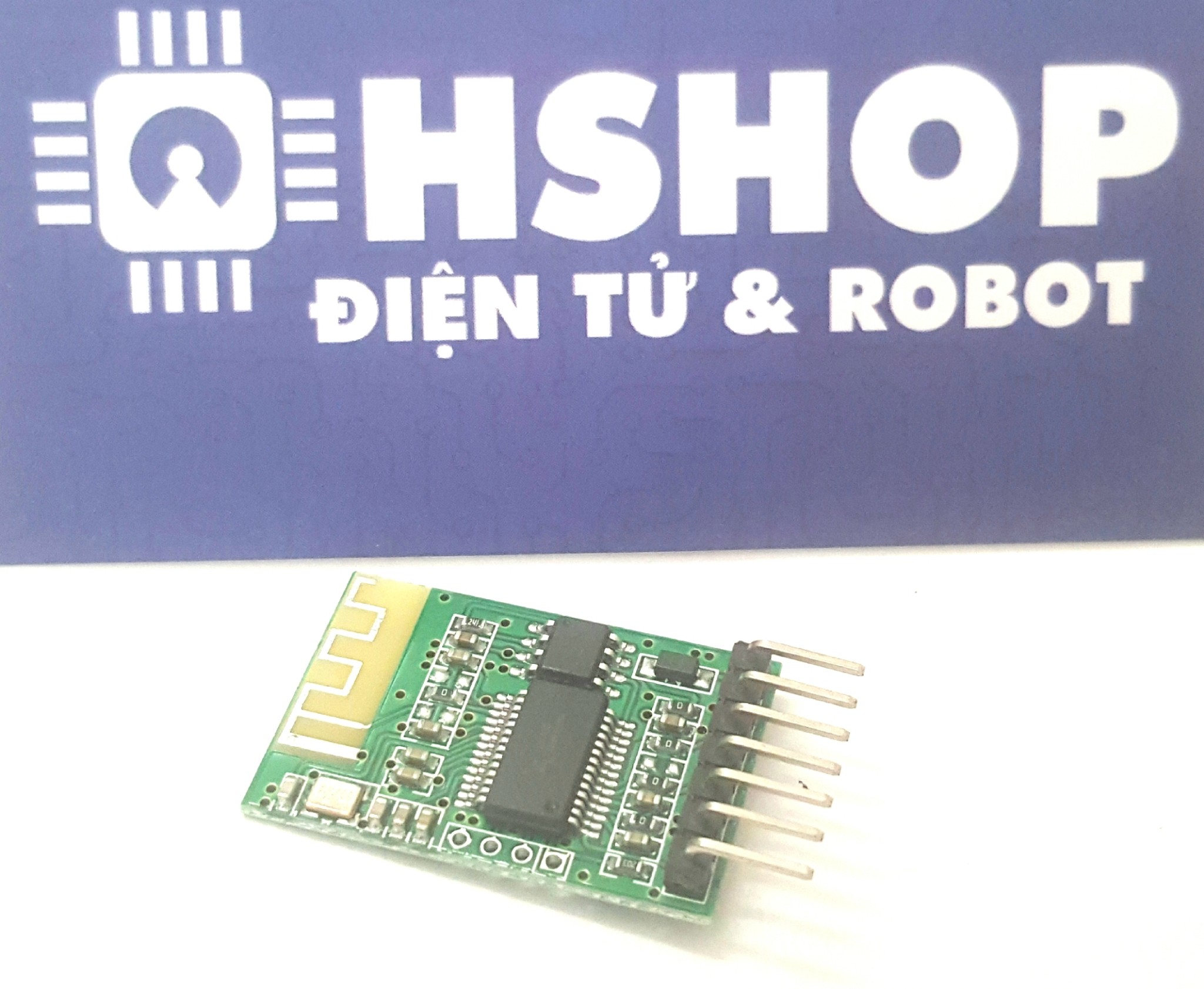

Mạch phát âm thanh Bluetooth 4.0 A2DP WIN-668

Nhà sản xuất: Import
Giá bán
62,000₫

Mạch phát âm thanh Bluetooth 4.0 A2DP WIN-668 có giá thành rẻ, thường được sử dụng trong các ứng dụng phát âm thanh qua Bluetooth kết nối với điện thoại, máy tính bảng,..., mạch có rào cắm ra chân giúp kết nối dễ dàng và sử dụng điện áp 5VDC thông dụng.

Thông số kỹ thuật:

  • Điện áp hoạt động: 5VDC
  • Bluetooth version: 2.0
  • Profile: Classic BR/EDR A2DP profile
  • Bluetooth Low Energy Support :No
  • Frequency: 2.402GHZ- 2.480GHz
  • Operating Voltage: 5.0V
  • Antenna: Internal on board PCB Antenna
  • Dimensions: 20.15mm (0.795in) x 30.10mm (1.185in)x 2.87mm (0.112in) – measurements without header
  • Header Pin pitch: Standard 2.54mm (0.1in) spaced header pins. (Easy to install on bread board and Perforated boards)
  • Supported OS :
    • Windows 7,8,10 (Tested by Art of Circuits)
    • Android (Tested by Art of Circuits)
    • IPHONE 5 , IPHONE 4 , IPHONE 4S , IPHONE 3G , IPHONE 3GS , IPOD , IPAD (Teseted with  ipad 9.3.5, other versions needs to be tested)

Pinouts:

  1. 5V (Positive Supply)
  2. GND (0V Supply)
  3. L (Left output channel)
  4. R (Right output channel)
  5. MUTE (Mute Input – connect Push button to GND)
  6. LED (Connect 100 ohm series resistor with LED to GND)
  7. RESERVED

LED Status Indication:

  • LED Fast Blinking : Ready to pair
  • LED Solid ON: Connected
  • LED Slow Blinking: Playing Audio over Bluetooth interface
