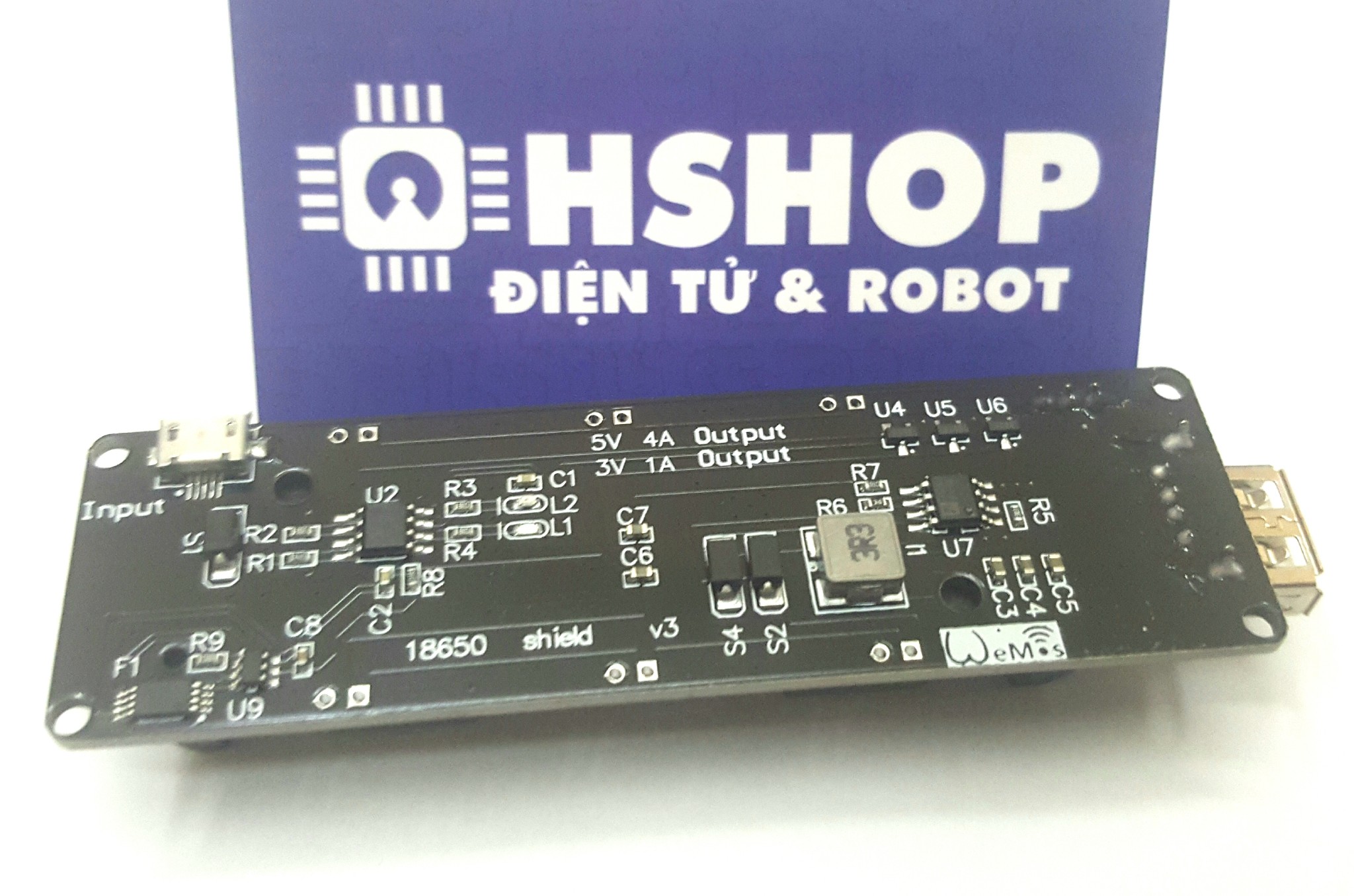

Mạch 18650 Battery Shield V3

Mạch 18650 Battery Shield V3 được sử dụng trong các giải pháp cấp nguồn bằng pin cho các mạch sử dụng công suất nhỏ như Arduino, ESP8266, ESP32,... (lưu ý không sử dụng cho Raspberry Pi vì mạch không đủ công suất có thể làm cháy mạch), mạch được tích hợp mạch sạc pin chuyên dụng và IC chuyển áp từ pin sang 5VDC (USB, Pinout Header) /  3VDC (Pinout Header) để cấp nguồn bằng pin cho vô số các ứng dụng khác nhau, mạch có chất lượng linh kiện và gia công tốt, độ bền cao.

Thông số kỹ thuật:

• Cấp nguồn đầu vào sạc cho mạch: 5~8VDC qua cổng MicroUSB, 0.5A
• Nguồn đầu ra Output:
  • 5VDC qua cổng USB Type A / kiểm nghiệm thực tế Max 1.5A, sử dụng tốt nhất ở < 1A, thông số trên mạch sẽ không đúng so với thực tế chi tiết xin xem Video bên dưới.
  • 3 Header Conector cấp nguồn 3VDC/ Max 1A
  • 3 Header Conector cấp nguồn 5VDC/Max 1.5A
• Tích hợp LED báo trạng thái sạc (green = full, red = charging)
• Tích hợp mạch bảo vệ pin tự động ngưng sạc khi sạc đầy, tự động tắt nguồn khi pin yếu, lưu ý không có bảo vệ cắm ngược cực nên cần lắp đúng chiều pin để tránh làm mạch bị cháy.
• Kích thước: 98 x 29 mm
