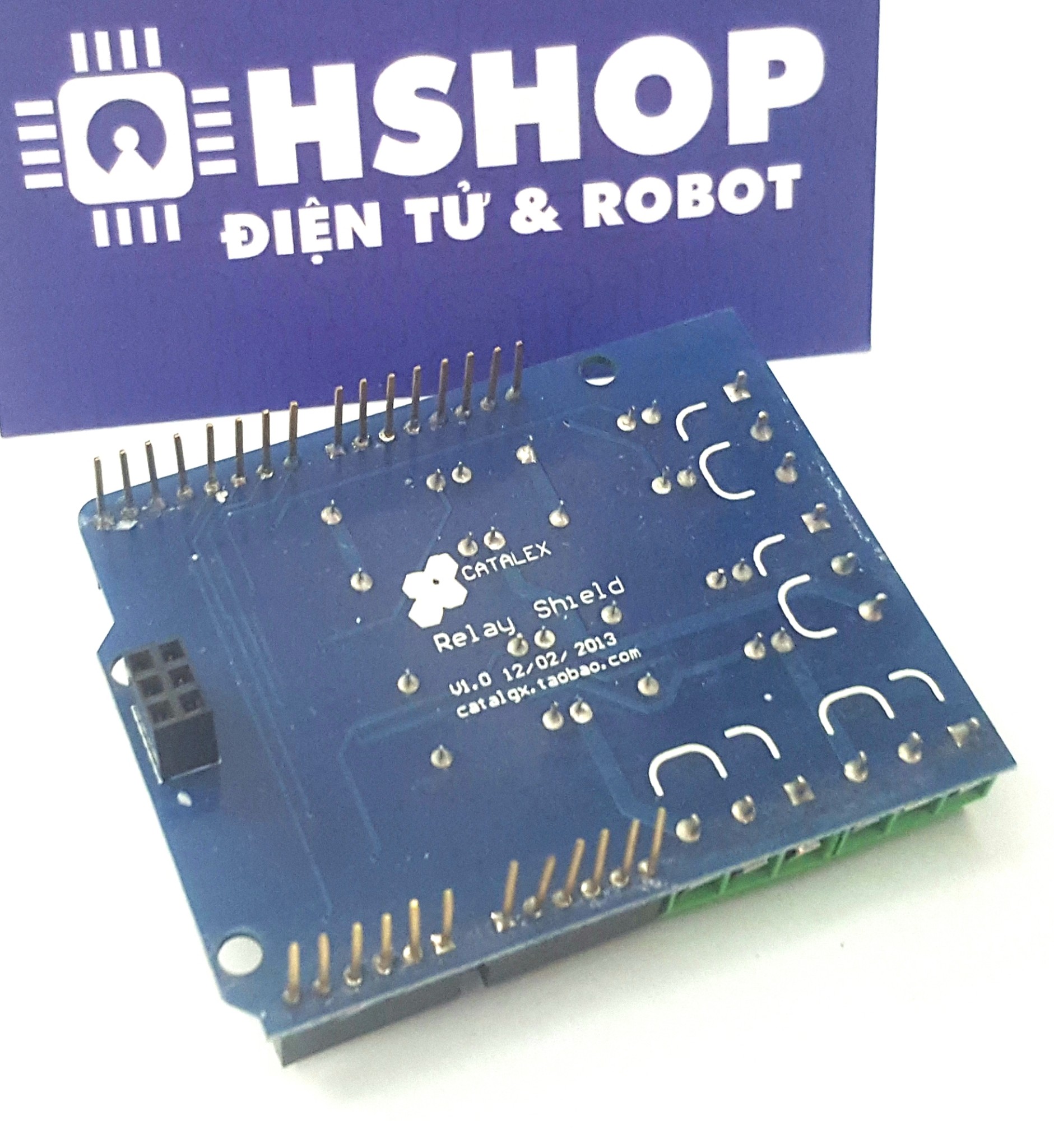

Mạch 4 Relays Shield (Arduino Compatible)

    Mạch 4 Relays Shield (Arduino Compatible)
Nhà sản xuất: Import
Mã sản phẩm:HS000013
Giá bán
68,000₫
Thêm vào giỏ hàng

Mạch 4 Relays Shield (Arduino Compatible) được sử dụng trong các ứng dụng cần đóng ngắt tải AC hoặc tải DC, mạch có thiết kế đơn giản với relay, transistor và diod chống nhiễu xung ngược từ relay (flyback diode), mạch được thiết kế dạng Shield Arduino nên có thể gắn trực tiếp lên Arduino và sử dụng chỉ qua 1 vài thao tác đơn giản, thích hợp cho các ứng dụng điều khiển tải AC / DC.

Thông số kỹ thuật:

  • Điện áp sử dụng: 5VDC từ chân 5V của Arduino.
  • Điện áp kích: TTL 5VDC / 3.3VDC
  • Số Relay: 4 relay 125VAC-3A / 24VDC-3A (có thể đóng ngắt tải 220VAC công suất thấp như bóng đèn, quạt,... có công suất < 30W).
  • Tích hợp transistor và diod chống nhiễu xung ngược từ relay (flyback diode).
  • Chân kích Relay (kích mức HIGH):
    • Relay 1: D7
    • Relay 2: D6
    • Relay 3: D5
    • Relay 4: D4
  • Kích thước: 70 x 54 x 26mm.

Sơ đồ mạch Schematic.



Mạch 4 Relays Shield (Arduino Compatible)





Mạch 4 Relays Shield (Arduino Compatible)

<30W

<30W

Thông tin sản phẩm được Hshop.vn tự xây dựng, nếu sử dụng xin vui lòng ghi rõ nguồn, xin cảm ơn!
