Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC

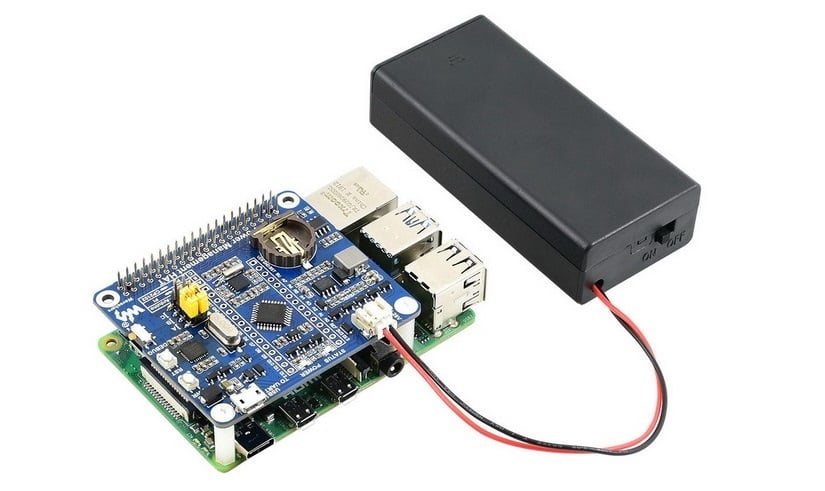

    Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC
Nhà sản xuất: Waveshare
Mã sản phẩm:HS001335
Giá bán
490,000₫
Thêm vào giỏ hàng

Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC cung cấp giải pháp quản lý nguồn tự động và an toàn cho Raspberry Pi với việc tích hợp IC nguồn MP1584, Arduino và module RTC (thời gian thực) trên cùng một board mạch giúp bạn có thể tối ưu hóa việc quản lý nguồn: Bật, tắt nguồn Raspberry Pi theo thời gian thực, theo dõi điện áp nguồn, cảnh báo nguồn yếu,... giúp bạn có thể đảm bảo hoạt động của Raspberry Pi 1 cách liên tục tránh tình trạng ngắt nguồn đột ngột.

Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao, thích hợp cho các ứng dụng cần cấp và quản lý nguồn cho Raspberry Pi một cách tối ưu.

Thông số kỹ thuật:

  • Model: Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC.
  • Tích hợp ATmega328P MCU, có thể lập trình bằng Arduino.
  • Tích hợp IC thời gian thực PCF8523 RTC.
  • Tích hợp mạch chuyển USB CP2102 giúp giao tiếp và nạp chương trình cho ATmega328P với máy tính (bằng phần mềm Arduino).
  • Chuẩn giao tiếp: UART + GPIO
  • Baudrate: 115200bps by default (programmable)
  • Tích hợp IC nguồn MP1584 dòng đầu ra tối đa 3A.
  • Cổng cấp nguồn: USB port or PH2.0 connector
  • Điện áp cấp nguồn bẳng cổng USB: 5VDC
  • Điện áp cấp nguồn bằng cổng PH2.0 : DC 7~28VDC (regulated power supply or lithium battery).
  • Tích hợp các mạch chức năng: power supply anti-reverse, counter current proof, voltage monitoring, current monitoring.
  • Giao tiếp qua 40 chân GPIO của Raspberry Pi.
  • Tích hợp các nút nhấn tùy biến để bật, tắt nguồn hoặc sử dụng cho các chức năng khác.
  • Kích thước lỗ bắt vít: 3.0mm
  • Kích thước mạch: 65 x 56.5mm

Bộ sản phẩm bao gồm:

  • Power Management HAT x1
  • 18650 battery case x1
  • USB-A to USB micro B cable x1
  • 2x20PIN female pinheader x1
  • RPi screws pack (2pcs) x1

Tài liệu:

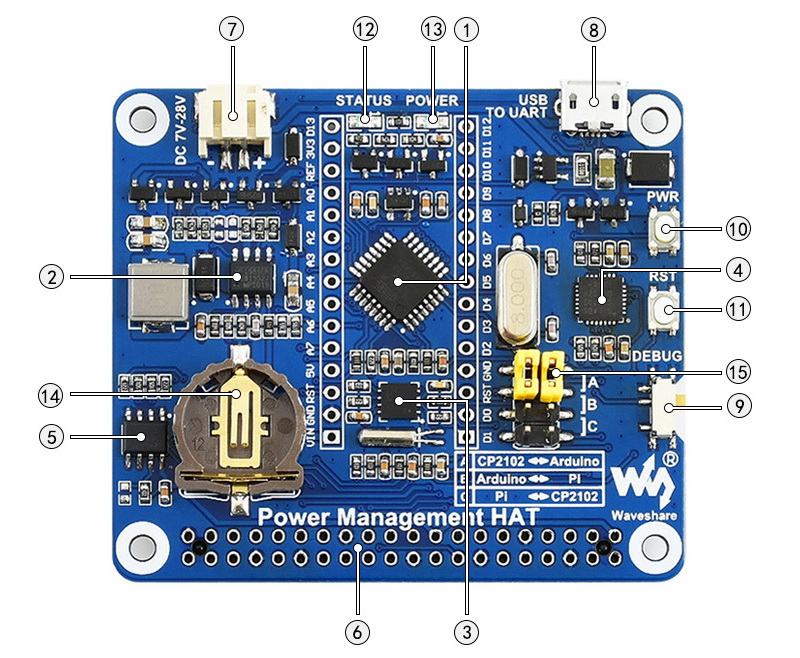

Chú giải chức năng:

Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC

  1. ATmega328P-AU MCU
  2. MP1584 power manager
  3. PCF8523 RTC chip
  4. CP2102 UART converter
  5. CAT24C32: EEPROM storage chip
  6. Raspberry Pi GPIO connector: for connecting Raspberry Pi
  7. PH2.0 connector: for 7~28V regulated power supply or lithium battery
  8. USB TO UART: for power input or UART communication
  9. DEBUG switch:
    DEBUG side: power supply will bypass the Arduino and directly provides to Raspberry Pi
    the opposite side: power supply is managed by Arduino
  10. PWR button: for Raspberry Pi power on/off, or user-defined function
  11. RST button: Arduino reset
  12. Status indicator
  13. Power indicator
  14. CR1220 button battery holder
  15. UART selection:
    A: access Arduino via USB to UART
    B: control the Raspberry Pi by Arduino
    C: access Raspberry Pi via USB to UART

Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC

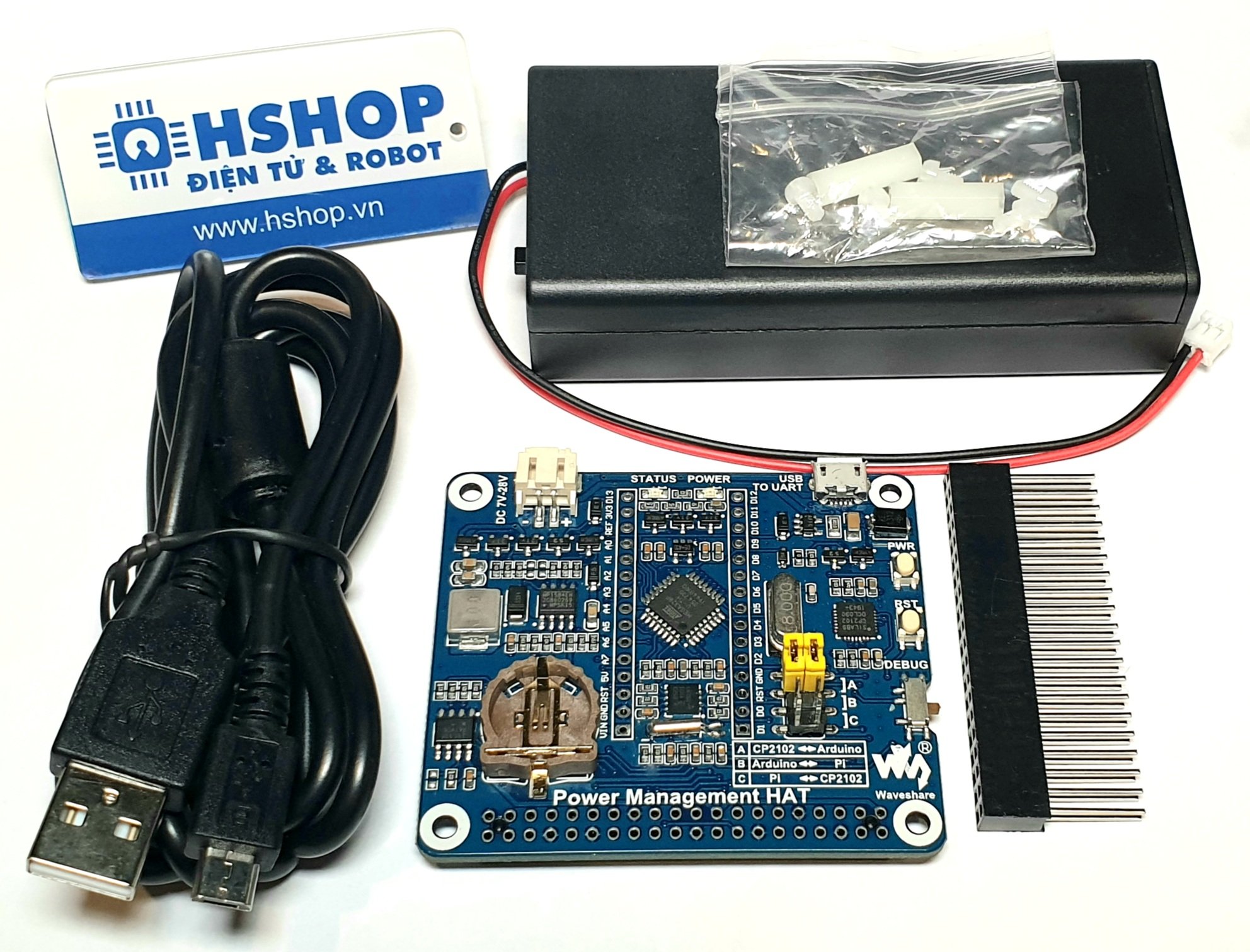

Hình ảnh thực tế sản phẩm:

Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC

Mạch Waveshare Power Management HAT for Raspberry Pi, Embedded Arduino MCU and RTC
