Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi

    Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi
Nhà sản xuất: Waveshare
Mã sản phẩm:HS001391
Giá bán
780,000₫
Thêm vào giỏ hàng

Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi giúp Raspberry Pi bổ sung kết nối GSM/GPRS/GNSS/Bluetooth sử dụng Module SIM868 giúp Raspberry Pi có thể gọi điện, nhắn tin qua GSM, kết nối Internet qua GPRS, định vị GPS qua GNSS và truyền dữ liệu qua Bluetooth.

Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao.

Thông số kỹ thuật:

  • Model: Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi
  • Operating voltage: 5VDC
  • Onboard GSM/GPRS/GNSS/Bluetooth SIM868 Module
  • Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards
  • Supports SMS, phone call, GPRS, DTMF, HTTP, FTP, MMS, email, etc.
  • Support GPS, COMPASS, Glonass, LBS base station positioning, omni-positioning
  • Bluetooth 3.0, supports data transferring through Bluetooth
  • Onboard USB TO UART converter CP2102 for UART debugging
  • 6x LEDs for indicating the module working status
  • SIM card slot for 1.8V/3V SIM card
  • RTC with backup battery holder
  • Baudrate auto detection (1200bps ~115200bps)
  • Control via AT commands (3GPP TS 27.007, 27.005, and SIMCOM enhanced AT Commands)
  • Supports SIM application toolkit: GSM 11.14 Release 99
  • Comes with development resources and manual (examples for Raspberry Pi/Arduino/STM32)

Bộ sản phẩm bao gồm:

  • GSM/GPRS/GNSS HAT x1
  • GSM Antenna x1 GPS
  • External Antenna (B) x1
  • Bluetooth Antenna x1
  • USB type A plug to micro plug cable x1
  • RPi screws pack (2pcs) x1

Tài liệu:

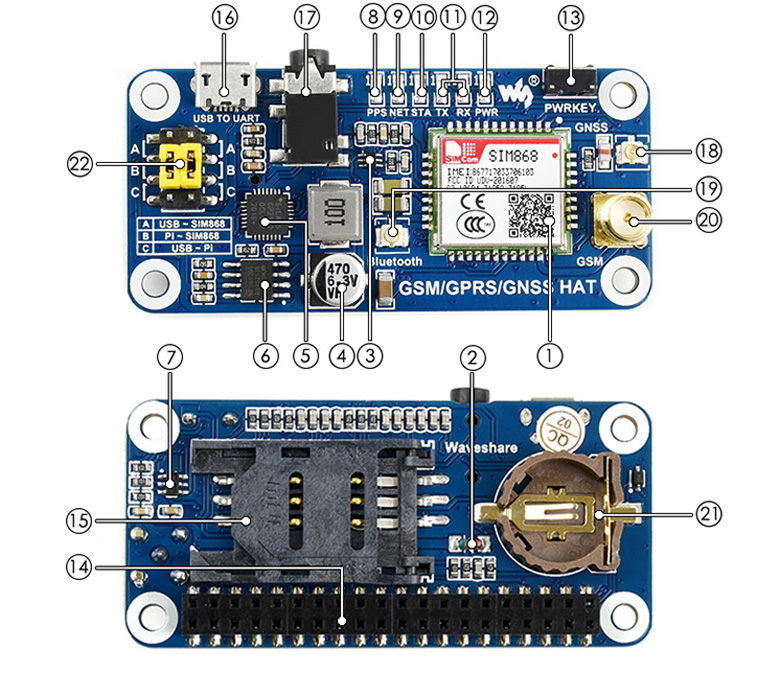

Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi

  1. SIM868 module
  2. ZMM5V1: regulator diode
  3. SMF05C: TVS diode
  4. CP2102: USB TO UART converter
  5. MP1482: power chip
  6. NDC7002N: voltage level translator
  7. GPS status indicator
  8. NET indicator:
    1. flashes fast when the module starts up
    2. flashes slowly after GSM register succeed
  9. STA module working status indicator
  10. SIM868 UART Tx/Rx indicator
  11. Power indicator
  12. SIM868 control button: press the button and hold for 1s, to startup/shutdown the SIM868
  13. Raspberry Pi GPIO connector
  14. SIM card slot
  15. USB TO UART interface
  16. 3.5mm earphone/mic jack
  17. GNSS antenna connector
  18. Bluetooth antenna connector
  19. GSM antenna connector
  20. CR1220 battery holder: for RTC backup battery
  21. UART selection switch
    1. A: control the SIM868 through USB TO UART
    2. B: control the SIM868 through Raspberry Pi
    3. C: access Raspberry Pi through USB TO UART

Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi

Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi

Mạch Waveshare GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi
