Mạch Power-line communication KQ-130F

  • Mạch Power-line communication KQ-130F
Nhà sản xuất: Khác
Mã sản phẩm: HS000826
Giá bán
250,000₫

Mạch Power-line communication KQ-130F được sử dụng để truyền data qua đường điện 220VAC (đường dây điện trong nhà), mạch có thiết kế nhỏ gọn, sử dụng giao tiếp UART nên rất dễ lập trình, kết nối và sử dụng.

Mạch Power-line communication KQ-130F được tích các cơ chế lọc nhiễu, cách ly an toàn cho tín hiệu đạt độ ổn định cao, mạch được thiết kế để có thể truyền dữ liệu mà không cần thêm bất kỳ một mạch phụ trợ nào khác, chỉ cần kết nối song song với đường điện 220VAC, kết nối UART với mạch nhận và cấp nguồn 5VDC là đã có thể sử dụng.

Thông số kỹ thuật:

  • Nguồn hoạt động: 5VDC.
  • Dòng điện hoạt động: Receive:≤11mA Sent:≤230mA
  • Tần số hoạt động: 120~135Khz.
  • Giap tiếp: UART TTL 5VDC, baudrate mặc định 9600, 8, 1.
  • One frame continuous transmission maximum length ≤ 252 bytes, one frame continuous transmission length from 1 to 252 defined by the user, the module will not send redundant data.
  • Receiver sensitivity :≤1mV
  • Out-of-band inhibition ability :≥ 60 dB
  • Bandwidth:≤10 KHZ
  • Insulation resistance:500V ≥500MΩ
  • The max length of 1 frame continuous transmission ≤252 bytes,usercan set from 1 to 252, and the module does not send redundant date.
  • Power Frequency insulating withstand voltage:3000V 1min testingwith AC and GND no breakdown,no leakage current.
  • Anti-lightning:Inner panel TVS tube protection,not only the PCB circuit layout material selection but also the components selection are according to wide temperature,high withstand voltage and anti high pressure shock design.
  • Kích thước: 53 × 38 × 17 mm

Trang chủ nhà Sản xuất.

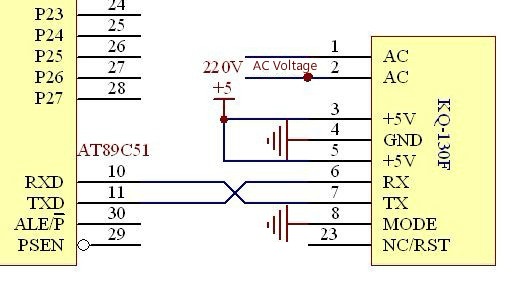

Sơ đồ kết nối:

Sơ đồ mạch:
