Mạch GSM GPRS Sim800A (Sim900A upgrade) Mini V2

Nhà sản xuất: Import
Giá bán
295,000₫

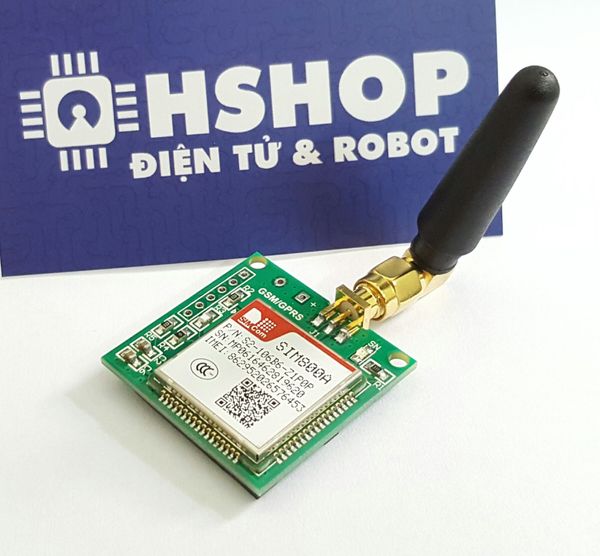

Mạch GSM GPRS Sim800A (Sim900A upgrade) Mini V2 được thiết kế nhỏ gọn với chi phí thấp nhưng vẫn đảm bảo được khả năng hoạt động tốt. Mạch được thiết kế ra các chân cơ bản của SIM800A, tích hợp khe cắm Sim kích thước chuẩn và Anten GSM đi kèm cho khả năng bắt sóng ổn định.

Để sử dụng mạch ổn định trong thời gian dài các bạn cần có lưu ý sau:

  1. Nguồn USB của sạc điện thoại hay adaptor thường lớn hơn 5VDC (khoảng 5.15VDC) nên không sử dụng được vì sẽ làm cháy SIM800A.
  2. Nên cấp nguồn ổn định 4.2VDC 2A vào chân Bat trên mạch, có thể sử dụng mạch giảm áp LM2596 để làm điều này.

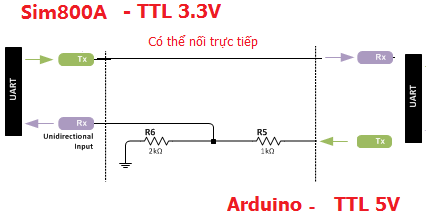

  3. Các chân GPIO của SIM800A chạy mức Logic 3.3V nên khi mắc với Vi điều khiển hoặc các mạch có mức Logic 5V thì nên cho qua IC đệm, mạch chuyển mức tín hiệu Logic hoặc ít nhất mắc cầu phân áp bằng điện trở trước khi vào chân Vi điều khiển.


Thông số kỹ thuật:

  • IC chính: Module GSM GPRS Sim800A (Sim900A Upgrade)
  • Nguồn cấp: 4.5-5V 2A. Khuyên dùng nguồn 4.2V 2A tại chân Bat để đảm bảo độ bền và hiệu suất hoạt động của SIM.
  • Tích hợp khe Sim kích thước chuẩn.
  • Tích hợp led báo trạng thái Sim800A
  • Dòng khi ở chế độ chờ: 10 mA
  • Dòng khi hoạt động: 100 mA đến 2A.
  • Kích thước: 2.5 cm x 3.1 cm

Thứ tự các chân như hình:

Chức năng các chân:

  • RXD: Chân nhận Uart RX.
  • TXD: Chân truyền Uart TX.
  • BAT: Nếu sử dụng pin Lion 4.2VDC thì dùng chân này để cấp nguồn.
  • 5V : Nguồn dương cấp 4.5~5VDC nuôi Module Sim800A hoạt động.
  • GND: Chân Mass, cấp 0V.
  • GND: Chân Mass, cấp 0V.
