Mạch GSM GPRS SIM800A (SIM900A upgrade) tích hợp nguồn xung

    Mạch GSM GPRS SIM800A (SIM900A upgrade) tích hợp nguồn xung
Nhà sản xuất: Import
Mã sản phẩm:HS000746
Giá bán
320,000₫
Thêm vào giỏ hàng

Mạch GSM GPRS SIM800A (SIM900A upgrade) tích hợp nguồn xung có thiết kế nhỏ gọn nhưng vẫn giữ được các yếu tố cần thiết để mạch hoạt động ổn định: Mạch nguồn xung dòng cao, IC giao tiếp RS232 MAX232, khe sim chuẩn và các đèn led báo hiệu, mạch còn đi kèm với Anten GSM.

Mạch GSM GPRS SIM800A (SIM900A upgrade) tích hợp nguồn xung giao tiếp với Vi điều kiển qua giao tiếp UART (lưu ý với Vi điều khiển sử dụng 5VDC cần mắc thêm mạch chuyển mức Logic hoặc trở phân áp sang 3.3VDC để tránh làm cháy mạch), thích hợp với các ứng dụng gọi điện nhắn tin SMS GSM, GPSR.

Thông số kỹ thuật:

  • Sử dụng module GSM GPRS SIM800A.
  • Nguồn cấp đầu vào: 5~18VDC, lớn hơn 1A.
  • Mức tín hiệu giao tiếp: TTL 3.3VDC hoặc RS232.
  • Tích hợp IC chuyển mức tín hiệu RS232 MAX232.
  • Tích hợp nguồn xung với dòng cao cung cấp cho Sim800A.
  • Sử dụng khe Micro Sim.
  • Thiết kế mạch nhỏ gọn, bền bỉ, chống nhiễu.

Thứ tự các chân:

Header 1:

  • VCC: Nguồn dương từ 5~18VDC, lớn hơn 1A
  • GND: Mass, 0VDC.
  • EN: Mặc định nối lên cao, chức năng dùng để khởi động (Enable) hoặc dừng hoạt động (Disable) Module SIM, nếu nếu muốn Module SIM dừng hoạt động bạn có thể nối chân này xuống âm GND (0VDC).
  • 232R: Chân nhận tín hiệu RS232 RX.
  • 232T: Chân truyền tín hiệu RS232 TX.
  • GND: Mass, 0VDC.
  • RXD: Chân nhận tín hiệu UART RX TTL 3.3VDC.
  • TXD: Chân nhận tín hiệu UART TX TTL 3.3VDC.

Header 2:

  • BRXD: Thường không sử dụng, chân nhận tín hiệu, dùng để giao tiếp nạp Firmware cho Sim800, mức tín hiệu 3.3VDC.
  • BTXD: Thường không sử dụng, chân truyền tín hiệu, dùng để giao tiếp nạp Firmware cho Sim800, mức tín hiệu 3.3VDC.
  • GND: Mass, 0VDC.
  • EPN: Ngõ ra loa Speaker âm
  • EPP: Ngõ ra loa Speaker dương.
  • MICP: Ngõ vào Micro dương.
  • MICN: Ngõ vào Micro âm.

Để test hoạt động của module, bạn có thể dùng Vi điều khiển với giao tiếp UART hoặc tốt nhất và nhanh nhất là sử dụng mạch chuyển từ USB sang UART và truyền lệnh AT trực tiếp từ máy tính.

Lưu ý :

  • Chân TXD và chân RXD nối song song với chân UART của Vi điều khiển TXD nối với TX của vi điều khiển chân RXD nối với chân RX của Vi điều khiển.

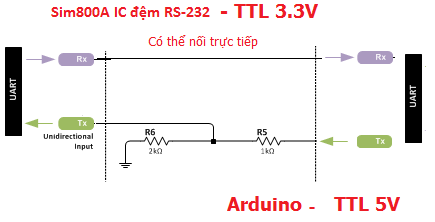

  • Bạn có thể mua thêm mạch chuyển mức logic 3.3VDC <-> 5VDC để bảo vệ chân TX-RX của sim hoặc làm cầu trở phân áp như hình bên dưới.

Hướng dẫn sử dụng:

Mạch GSM GPRS SIM800A (SIM900A upgrade) tích hợp nguồn xung

Mạch GSM GPRS SIM800A (SIM900A upgrade) tích hợp nguồn xung
